Name: PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).
Brand: PCE Instruments
SKU: 3594462
Availability: InStock

PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).-0

PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).-1

PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).-2

PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).-3

PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).-4

1/5

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

2 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (210,08 € / Unidad)

210,08 €

más el IVA aplicable

Envío gratuito

Solo quedan 2 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

PROFESIONAL. CALIBRADO. EQUIPO. PCE-OC 6

100 MHz
Número máx. de entradas análogas 2

Especificaciones técnicas

Especificaciones del osciloscopio
Número de canales: 2
Ancho de banda 100 MHz
Precisión de frecuencia 0,01%
Frecuencia de muestreo 1 GSa/s
Profundidad de memoria 240 kbit
Impedancia de entrada 1 MΩ
Factores de sondeo 1x, 10x
Máx. Tensión de entrada 400 V
Base de tiempo 10 ns ... 50 s
Sensibilidad vertical 50 mV ... 500 V
Tiempo de subida: 3 ns
Precisión de ganancia de CC ±2%
Datos técnicos generales
Tipo de pantalla: pantalla táctil TFT
Tamaño de la pantalla: 7 pulgadas
Resolución de pantalla: 800x480 píxeles
Medio de almacenamiento Almacenamiento interno
Capacidad de almacenamiento: 1 GB
Captura de pantalla con información de almacenamiento únicamente
Tiempo de funcionamiento: 4 horas
Idioma del menú: inglés (Reino Unido), inglés (Estados Unidos)
Clase de protección (dispositivo) IP20
Fuente de alimentación de 5 V CC (adaptador de corriente incluido)
Tipo de enchufe: Europlug
Batería/Batería recargable: 1 batería interna de iones de litio de 3,7 V.
Capacidad 6000 mAh
Condiciones de funcionamiento: 0 ... 50 °C, 0 ... 90 % HR
Condiciones de almacenamiento: 0 ... 50 °C, 0 ... 90 % HR
Dimensiones (largo x ancho x alto): 182 x 121 x 38 mm
Peso: 606 g

Tipo de producto: Osciloscopio digital

Ancho de banda: 100 MHz

Velocidad de muestreo/canal: 1 GSa/s

visualización: 3 ns/Div

resolución: 240000 Bit

Tamaño de la pantalla: 7 In.

Osciloscopio, características: Modelo manual

base de tiempo: 10 ns … 50 s

Número máx. de entradas análogas: 2

: Estándar de fábrica (sin certificado)

Deflexión vertical: 50 … 500000 mV

impedancia de entrada: 1 mΩ

acoplamiento de entrada: Acoplamiento de CC

voltaje de entrada: 400 V

Suministro de tensión (datos): 5 V/DC

Dimen.: (Lon. x Anch. x Alt.) 182 x 121 x 38 mm

Peso: 606 g

pantalla,: 800x480 Pixel

Anchura: 121 mm

Altura: 38 mm

longitud: 182 mm

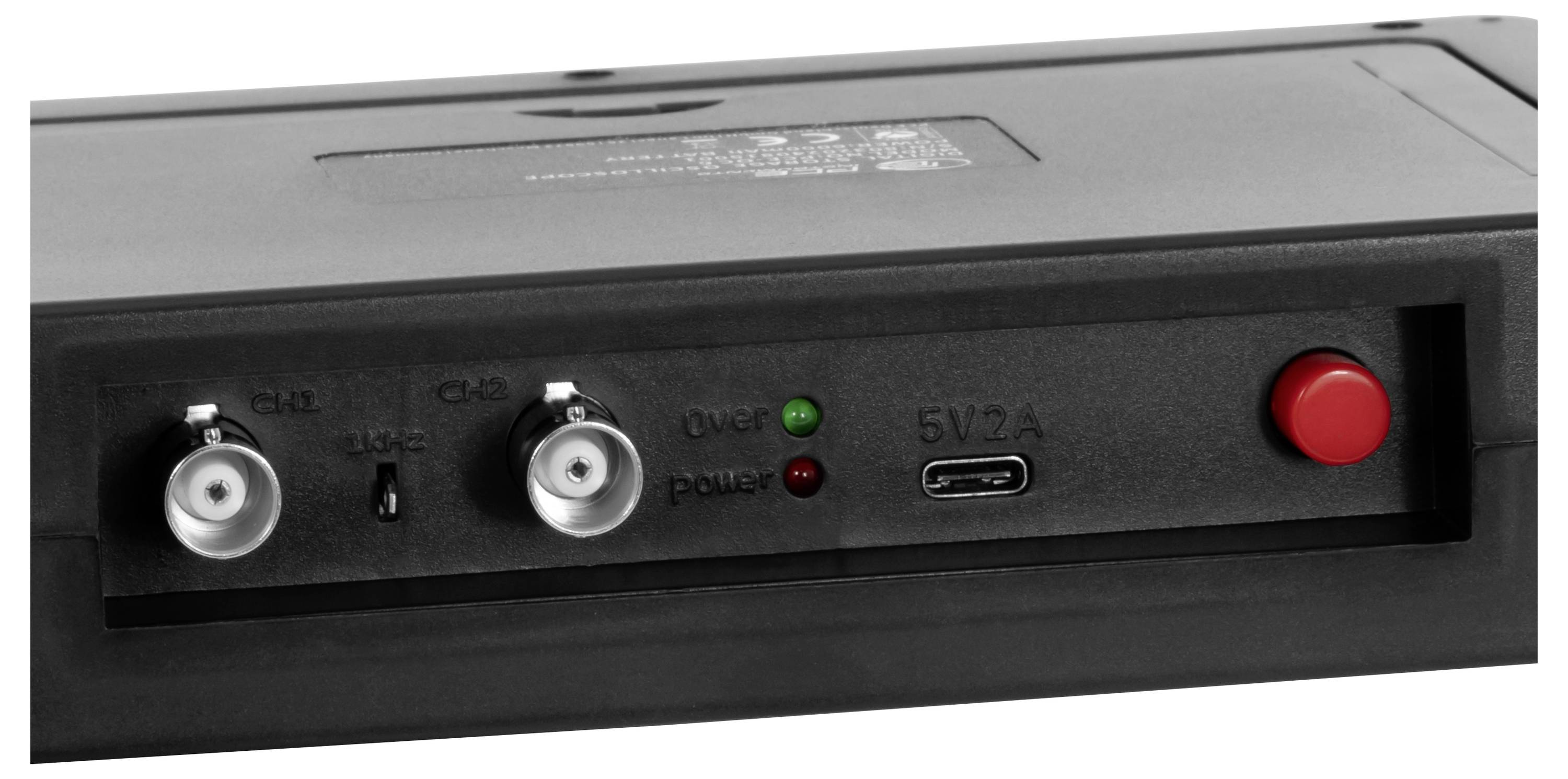

las interfaces: Enchufe de alimentación
USB-C

Profundidad de memoria/canal: 30 kpts

tipo: PCE-OC 6

Documentos y descargas

Ficha técnica

Ficha técnica 3594462 PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3594462 PCE Instruments PCE-OC 6 Osciloscopio digital 100 MHz 1 GSa/s 30 kpts 240000 Bit Modelo manual 1 UD(S).

Descripción

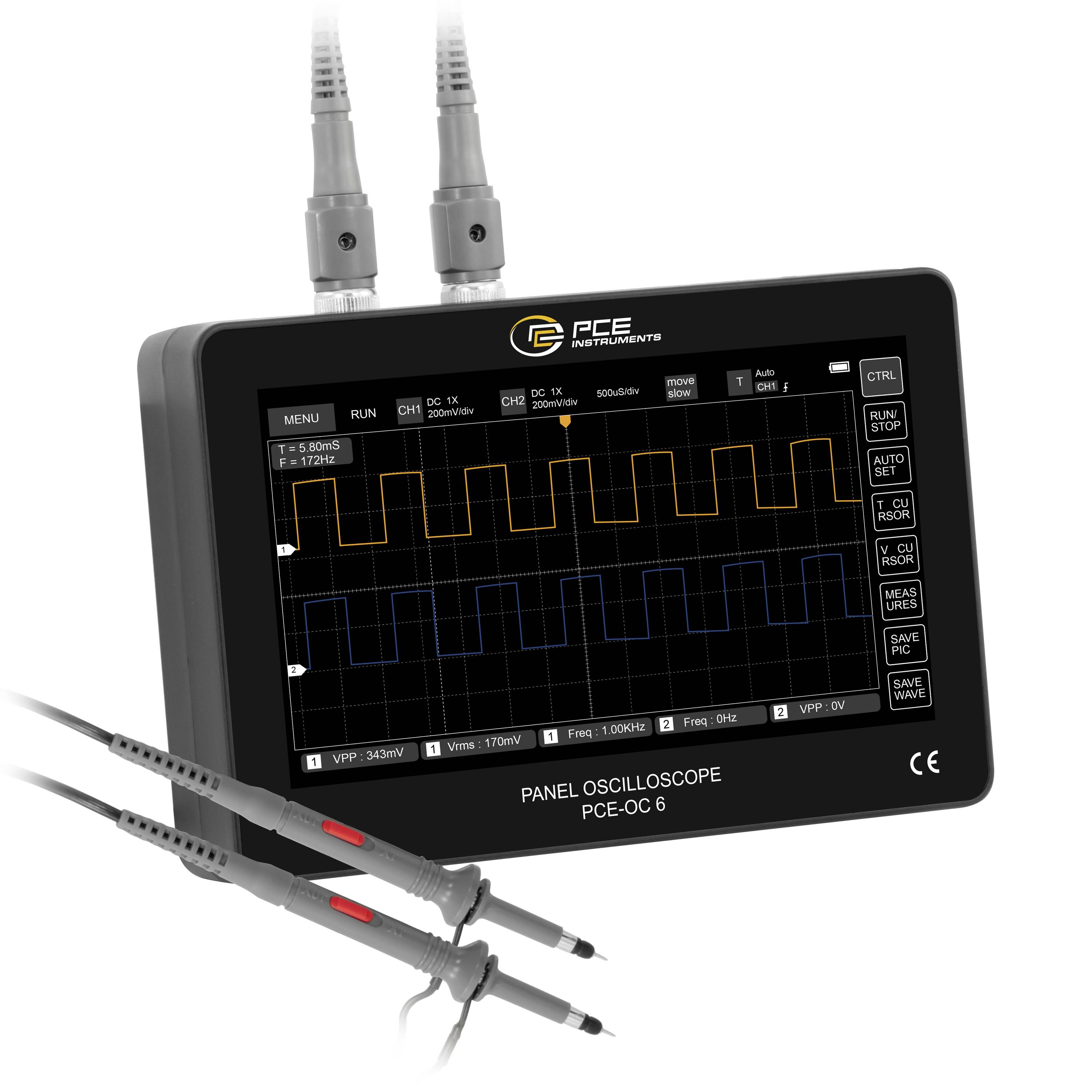

Este moderno osciloscopio cuenta con una frecuencia de muestreo en tiempo real de hasta 1 GSa/s y un ancho de banda analógico de 100 MHz por canal. Resulta ideal para la adquisición precisa de señales analógicas periódicas y digitales aperiódicas. Gracias a su pantalla táctil TFT-LCD a color de 7 pulgadas con una resolución de 800 × 480 píxeles, el osciloscopio se puede manejar de forma intuitiva. Su diseño delgado y ligero lo hace particularmente portátil y flexible en su uso.

El osciloscopio ofrece funciones de disparo completas (simple/normal/automáticas) y una práctica función de configuración automática con un solo botón para ajustar rápidamente las señales. Un módulo de protección de alta tensión integrado garantiza la seguridad durante las mediciones al tolerar tensiones continuas de hasta 400 V. El potente gestor de imágenes de forma de onda también permite funciones como la vista en miniatura, la vista detallada, el cambio de página, el zoom y el desplazamiento. Además, dispone de una representación gráfica de Lissajous para el análisis de amplitud, frecuencia y fase, así como una vista FFT para el análisis de armónicos. Su batería de litio de alto rendimiento de 6000 mAh permite hasta cuatro horas de funcionamiento continuo. Esto hace que el osciloscopio sea ideal para su uso en dispositivos móviles. Con 1 GB de almacenamiento interno, se pueden guardar hasta 1000 capturas de pantalla y la misma cantidad de conjuntos de datos de forma de onda. Los datos se pueden transferir a un ordenador como un archivo a través de la interfaz USB-C.

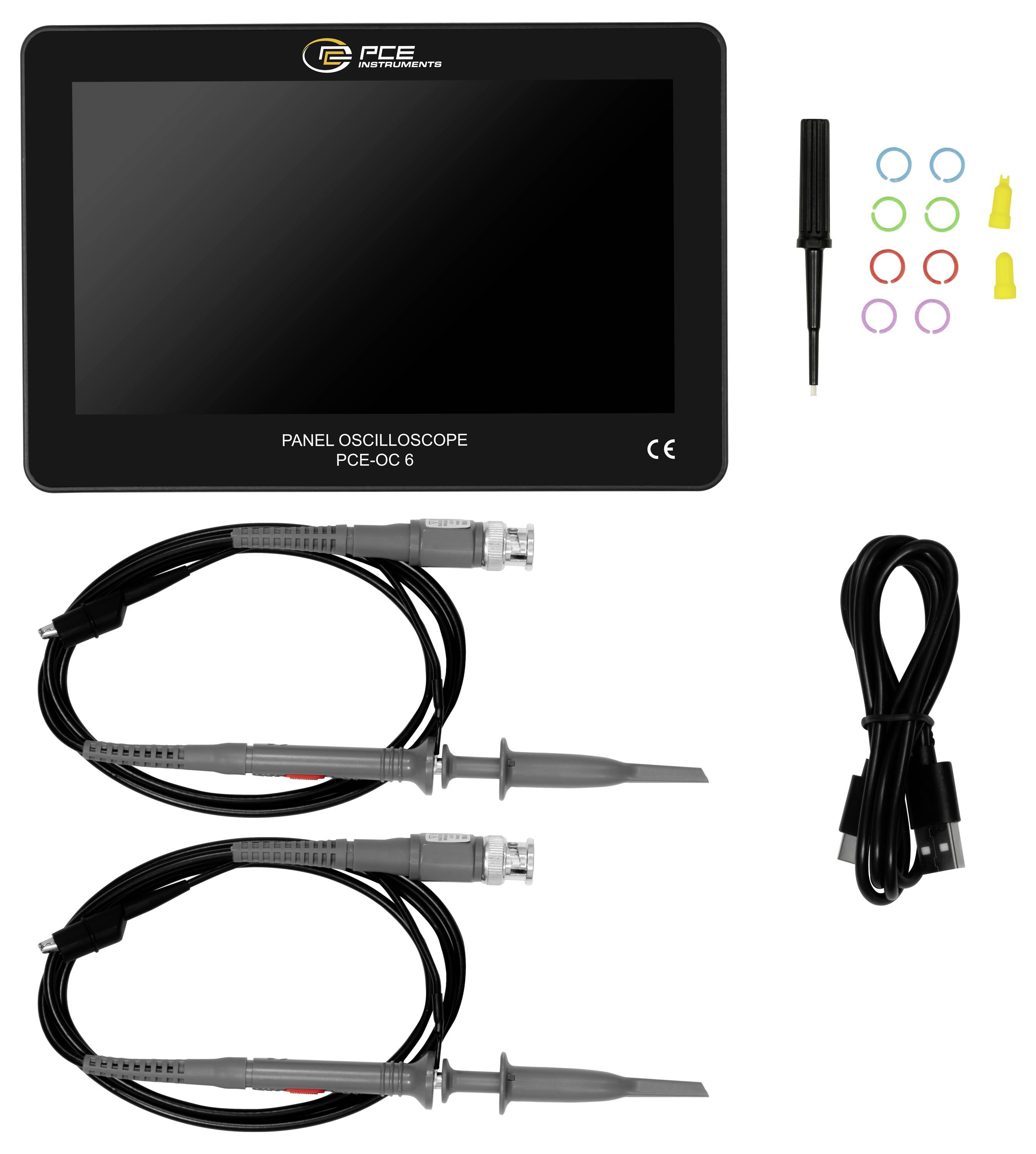

El paquete incluye dos sondas de 100 MHz y accesorios, así como una fuente de alimentación con cable de datos. Por lo tanto, el osciloscopio es perfecto para analizar y diagnosticar perturbaciones de señal en circuitos, fuentes de alimentación o unidades de control, así como en el desarrollo de componentes electrónicos.

Este texto es el resultado de una traducción automática.
