PCE Instruments PCE-OC 50 Pilas 2000000 Hz 50 MSa/s 32 kpts Funciones de multímetro 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (88,23 € / Unidad)
88,23 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
PROFESIONAL. CALIBRADO. EQUIPO. PCE-OC 50
- 2000000 Hz
- Número máx. de entradas análogas 2
Especificaciones técnicas
- voltaje CC
- Rango de medición 0 ... 9,999 V
- Resolución 0,001 V
- Precisión ±0,5% de la lectura. + 3 dígitos
- voltaje CC
- Rango de medición 10 ... 99,99 V
- Resolución 0,01 V
- Precisión ±0,5% de la lectura. + 3 dígitos
- voltaje CC
- Rango de medición: 100 ... 999,9 V
- Resolución 0,1 V
- Precisión ±0,5% de la lectura. + 3 dígitos
- Corriente continua (CC)
- Rango de medición 0 ... 9999 µA
- Resolución 1 µA
- Precisión ±1,2% de la lectura. + 3 dígitos
- Corriente continua (CC)
- Rango de medición: 10 ... 99,99 mA
- Resolución 0,01 mA
- Precisión ±1,2% de la lectura. + 3 dígitos
- Corriente continua (CC)
- Rango de medición: 100 ... 999,9 mA
- Resolución 0,1 mA
- Precisión ±1,2% de la lectura. + 3 dígitos
- Corriente continua (CC)
- Rango de medición 1 ... 9,999 A
- Resolución 0,001 A
- Precisión ±1,2% de la lectura. + 3 dígitos
- Capacidad
- Rango de medición: 0 ... 9,999 nF
- Resolución 0,001 nF
- Precisión ±2% de la lectura. + 5 dígitos
- Capacidad
- Rango de medición: 10 ... 99,99 nF
- Resolución 0,01 nF
- Precisión ±2% de la lectura. + 5 dígitos
- Capacidad
- Rango de medición: 100 ... 999,9 nF
- Resolución 0,1 nF
- Precisión ±2% de la lectura. + 5 dígitos
- Capacidad
- Rango de medición 1 ... 9,999 µF
- Resolución 0,001 µF
- Precisión ±2% de la lectura. + 5 dígitos
- Capacidad
- Rango de medición: 10 ... 99,99 µF
- Resolución 0,01 µF
- Precisión ±2% de la lectura. + 5 dígitos
- Capacidad
- Rango de medición: 100 ... 999,9 µF
- Resolución 0,1 µF
- Precisión ±2% de la lectura. + 5 dígitos
- Capacidad
- Rango de medición: 1 ... 9,999 mF
- Resolución 0,001 mF
- Precisión ±2% de la lectura. +20 dígitos
- Capacidad
- Rango de medición: 10 ... 99,99 mF
- Resolución 0,01 mF
- Precisión ±2% de la lectura. +20 dígitos
- Corriente alterna (CA)
- Rango de medición 0 ... 9,999 V
- Resolución 0,001 V
- Precisión ±1 % de la lectura. + 3 dígitos
- Corriente alterna (CA)
- Rango de medición 10 ... 99,99 V
- Resolución 0,01 V
- Precisión ±1 % de la lectura. + 3 dígitos
- Corriente alterna (CA)
- Rango de medición: 100 ... 750 V
- Resolución 0,1 V
- Precisión ±1 % de la lectura. + 3 dígitos
- Corriente alterna (CA)
- Rango de medición 0 ... 9999 µA
- Resolución 1 µA
- Precisión ±1,5% de la lectura. + 3 dígitos
- Corriente alterna (CA)
- Rango de medición: 10 ... 99,99 mA
- Resolución 0,01 mA
- Precisión ±1,5% de la lectura. + 3 dígitos
- Corriente alterna (CA)
- Rango de medición: 100 ... 999,9 mA
- Resolución 0,1 mA
- Precisión ±1,5% de la lectura. +3 dígitos
- Corriente alterna (CA)
- Rango de medición 1 ... 9,999 A
- Resolución 0,001 A
- Precisión ±1,5% de la lectura. + 3 dígitos
- Resistencia
- Rango de medición: 0 ... 999,9 Ω
- Resolución 0,1 Ω
- Precisión ±0,5% de la lectura. + 3 dígitos
- Resistencia
- Rango de medición: 1 ... 9,999 kΩ
- Resolución 0,001 kΩ
- Precisión ±0,5% de la lectura. + 3 dígitos
- Resistencia
- Rango de medición: 10 ... 99,99 kΩ
- Resolución 0,01 kΩ
- Precisión ±0,5% de la lectura. + 3 dígitos
- Resistencia
- Rango de medición: 100 ... 999,9 kΩ
- Resolución 0,1 kΩ
- Precisión ±0,5% de la lectura. + 3 dígitos
- Resistencia
- Rango de medición 1 ... 9,999 M Ω
- Resolución 0,001 M Ω
- Precisión ±0,5% de la lectura. + 3 dígitos
- Resistencia
- Rango de medición: 10 ... 99,99 MΩ
- Resolución 0,01 M Ω
- Precisión ±1,5% de la lectura. + 3 dígitos
- Sensor de temperatura
- Rango de medición: -55 ... +1300 °C
- Resolución 0,1 °C
- Precisión ±2,5% de la lectura. + 5 dígitos
- Especificaciones del osciloscopio
- Número de canales: 2
- Ancho de banda 10 MHz
- Frecuencia de muestreo 50 MSa/s
- Profundidad de memoria: 32 kpts
- Impedancia de entrada 10 MΩ
- Factores de sondeo 1x, 10x
- Máx. Tensión de entrada 400 V
- Sensibilidad vertical 20 mV/div - 10 V/div
- Generador de funciones
- Ancho de banda 1 ... 2.000.000 Hz
- Resolución 1 Hz
- Canal 1
- Amplitud 0,1 ... 3,3 Vpp
- Longitud de la forma de onda: 16 kpts
- Funciones: Senoidal, Cuadrada, Triangular, Media onda, Onda completa, Ruido, CC
- Datos técnicos generales
- Funciones de medición: prueba de diodos, continuidad, detección de voltaje sin contacto.
- Tipo de pantalla: Pantalla LCD a color
- Tamaño de la pantalla: 2,8 pulgadas
- Resolución de pantalla 320x240
- Medio de almacenamiento Almacenamiento interno
- Capacidad de almacenamiento: 8 MB
- Información de almacenamiento: Guardar la imagen del osciloscopio como un archivo BMP.

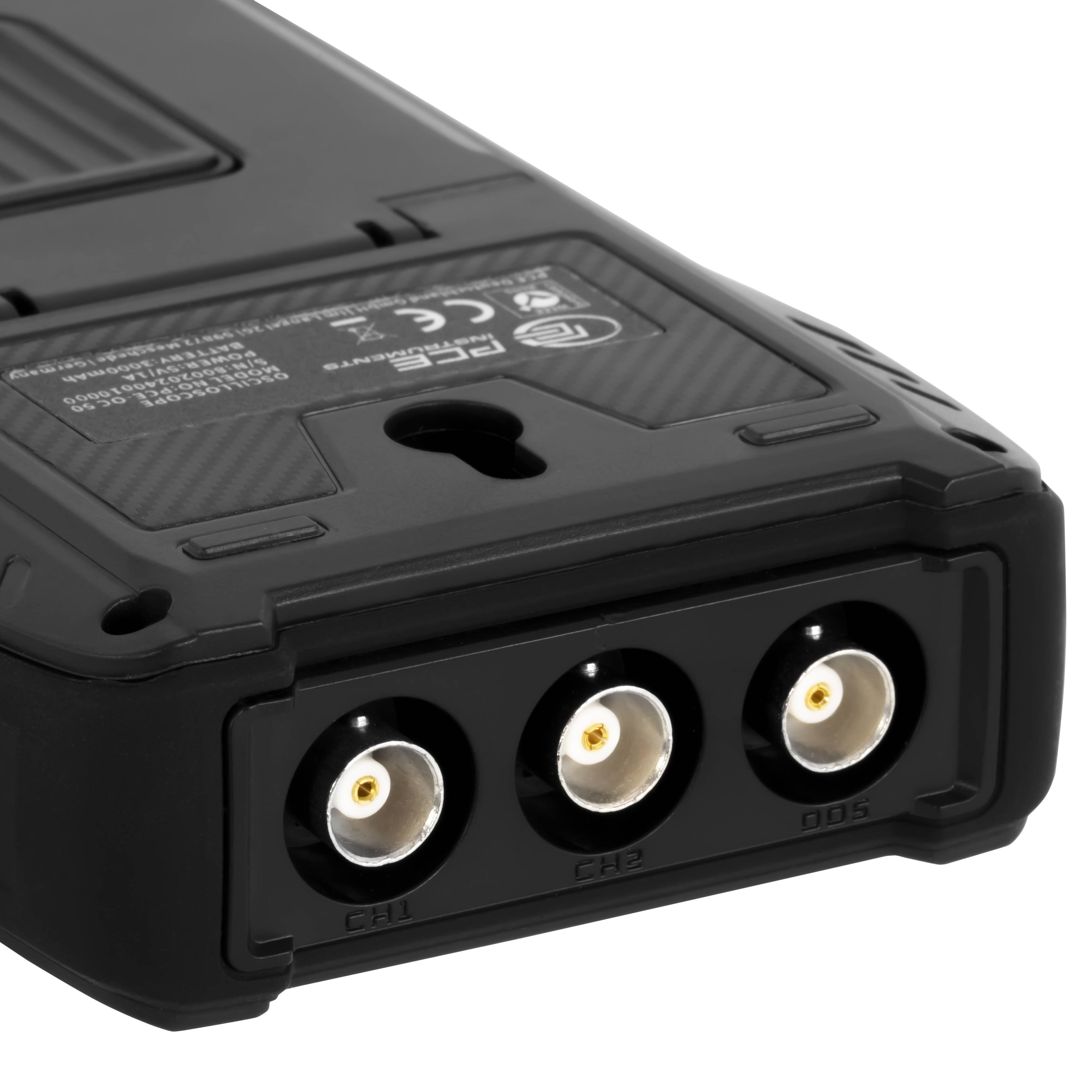

- Interfaz USB-C, BNC
- Tiempo de funcionamiento: 6 horas
- Apagado automático de ... a 5 ... 30 min.
- El apagado automático se puede desactivar: Sí

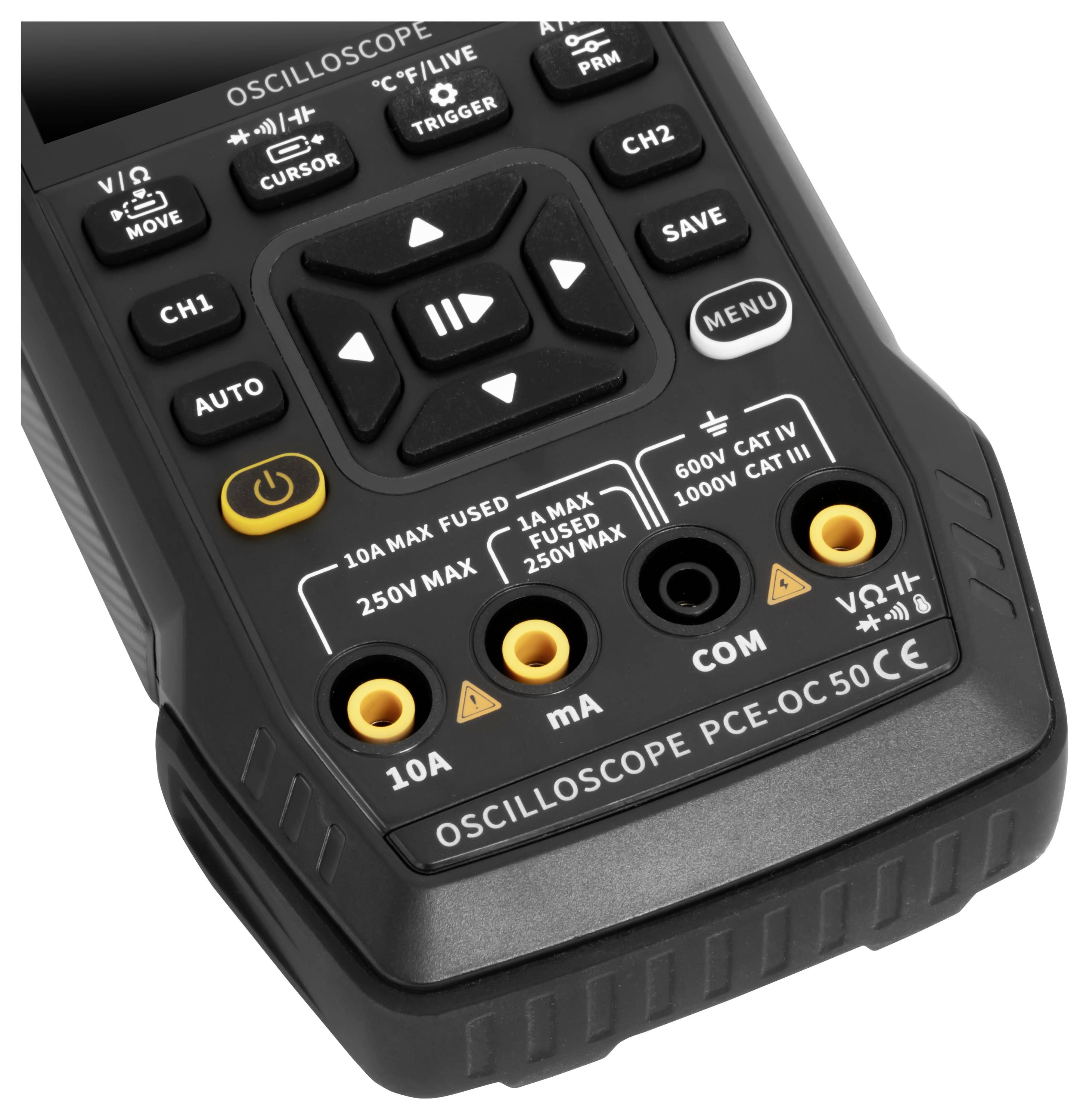

- Norma de seguridad CAT III 1000V, CAT IV 600V
- Fusible(s) de 10 A
- Modo de activación: Automático, Normal, Único, Borde: Ascendente, Descendente
- Idiomas del menú: inglés (Reino Unido), inglés (Estados Unidos), portugués, alemán, ruso, japonés
- Clase de protección (dispositivo) IP20
- Fuente de alimentación 5 V CC / 1 A
- Batería/Batería recargable 1 x 3,7 V interna, batería de polímero de iones de litio
- Capacidad 3000 mAh
- Condiciones de funcionamiento: 0 ... 50 °C, 0 ... 90 % HR
- Condiciones de almacenamiento: 0 ... 50 °C, 0 ... 90 % HR
- Dimensiones (largo x ancho x alto): 170 x 90 x 35 mm
- Peso: 300 g
- Tipo de producto
Pilas
- Ancho de banda
2000000 Hz
- Velocidad de muestreo/canal
50 MSa/s
- Tamaño de la pantalla
2.8 In.
- Osciloscopio, características
Funciones de multímetro
- Número máx. de entradas análogas
2
Estándar de fábrica (sin certificado)
- categoría de medición
CAT III 1000 V
- Deflexión vertical
20 mV
- impedancia de entrada
10 mΩ
- voltaje de entrada
400 V
- Suministro de tensión (datos)
5 V/AC
- Dimen.
(Lon. x Anch. x Alt.) 170 x 90 x 35 mm
- Peso
300 g
- pantalla,
3,2 x 2,4 cm
- Anchura
90 mm
- Altura
35 mm
- longitud
170 mm
- las interfaces
USB-C
BNC
- Profundidad de memoria/canal
32 kpts
- tipo
PCE-OC 50
Documentos y descargas
Ficha técnica
Ficha técnica 3594461 PCE Instruments PCE-OC 50 Pilas 2000000 Hz 50 MSa/s 32 kpts Funciones de multímetro 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3594461 PCE Instruments PCE-OC 50 Pilas 2000000 Hz 50 MSa/s 32 kpts Funciones de multímetro 1 UD(S).
Descripción
Este innovador osciloscopio 3 en 1 es la combinación perfecta de un potente osciloscopio, un multímetro versátil y un generador de señales. Está diseñado específicamente para técnicos electrónicos, ingenieros y aficionados que buscan un dispositivo compacto, versátil y fácil de usar para realizar sus tareas de medición de manera eficiente.
El osciloscopio de 2 canales ofrece un ancho de banda de 10 MHz y una frecuencia de muestreo de 50 MS/s, lo que permite una adquisición y un análisis de señales fiables. Ya sea para solucionar problemas en circuitos, observar la forma de las señales o analizar transitorios, este osciloscopio ofrece resultados claros y precisos. Gracias a su alta resolución y facilidad de uso, incluso las formas de onda de señales complejas pueden visualizarse sin ningún problema. La imagen del osciloscopio se puede guardar como captura de pantalla en la memoria interna y transferirse a un ordenador a través de la interfaz USB-C.

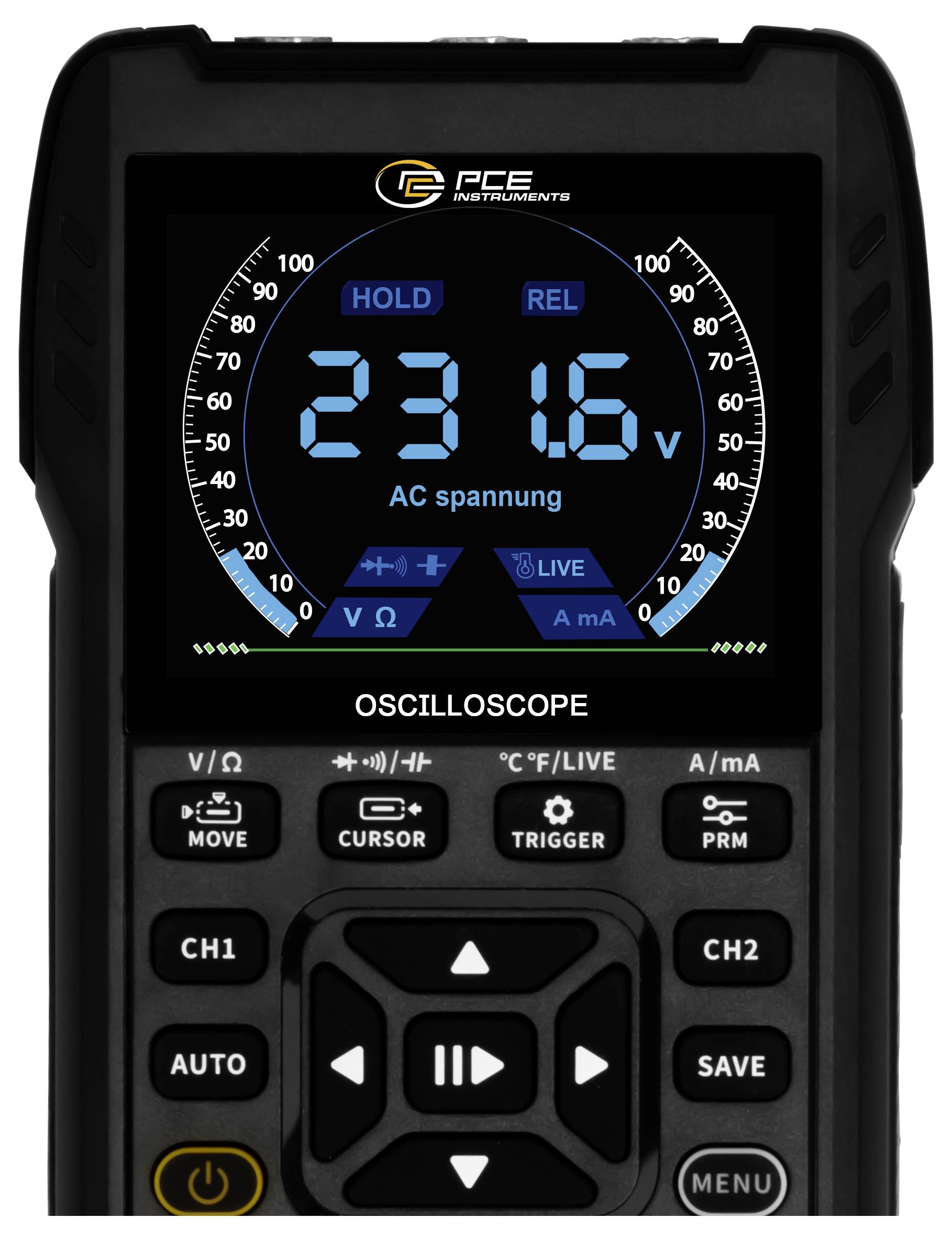

Además, el dispositivo cuenta con amplias funciones de multímetro que abarcan una amplia gama de mediciones. Esto incluye mediciones de voltaje (corriente continua y alterna), mediciones de corriente (corriente continua y alterna), mediciones de resistencia, mediciones de capacitancia y pruebas de diodos. El sistema integrado de detección de voltaje sin contacto también resulta práctico, ya que permite localizar cables con corriente de forma segura.

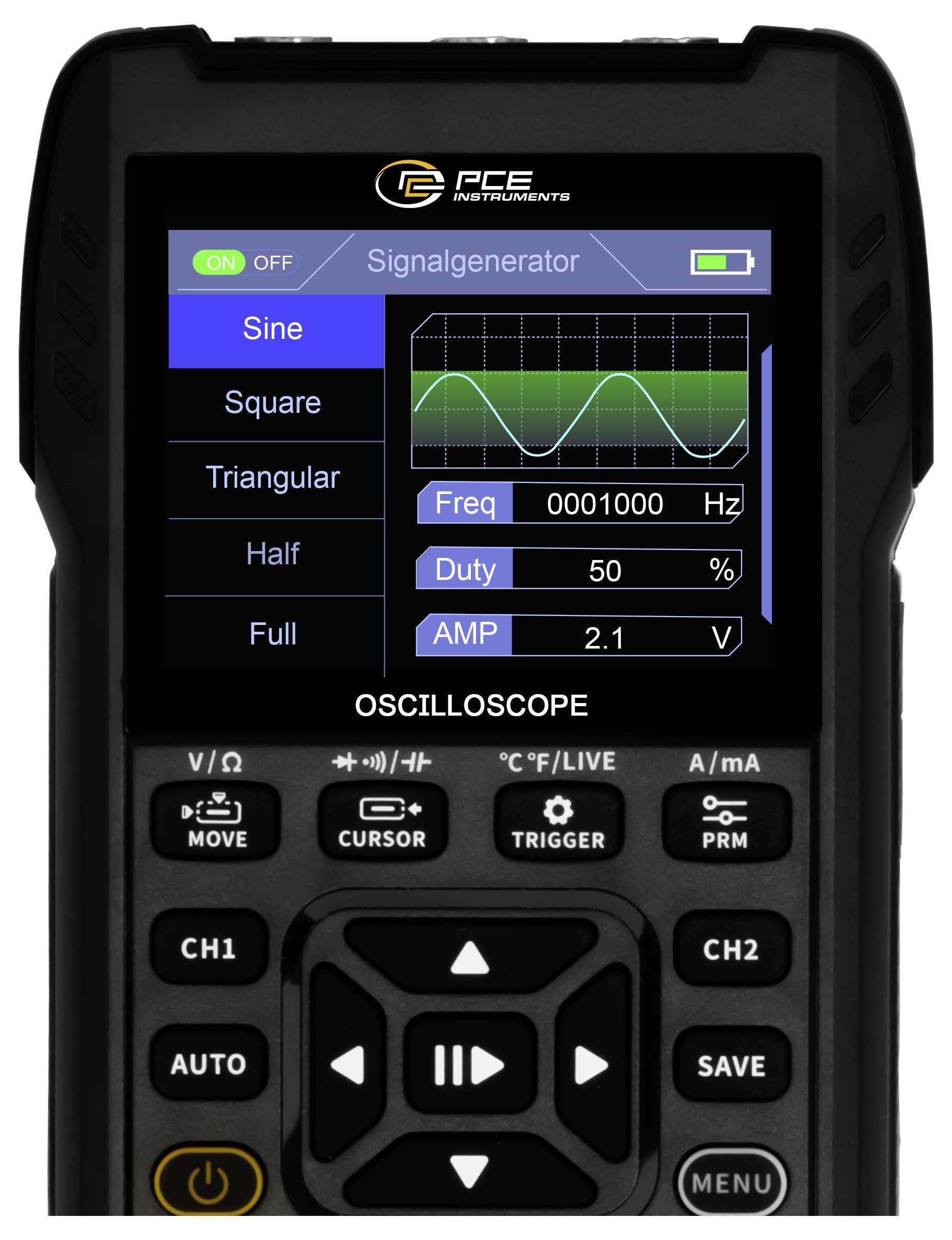

El generador de señales complementa idealmente el dispositivo, ya que genera señales en un rango de 1 Hz a 2 MHz. Admite diversas formas de señal, como sinusoidal, cuadrada, triangular, de media onda, de onda completa, ruido y señales de CC. Esta característica hace que el osciloscopio sea especialmente útil para pruebas, simulaciones y desarrollo de circuitos. Gracias a su diseño compacto y a la combinación de osciloscopio, multímetro y generador de señales, este dispositivo es una herramienta indispensable para cualquiera que valore la eficiencia y la precisión en el trabajo. Apreciar con la electrónica.
Este texto es el resultado de una traducción automática.
El osciloscopio de 2 canales ofrece un ancho de banda de 10 MHz y una frecuencia de muestreo de 50 MS/s, lo que permite una adquisición y un análisis de señales fiables. Ya sea para solucionar problemas en circuitos, observar la forma de las señales o analizar transitorios, este osciloscopio ofrece resultados claros y precisos. Gracias a su alta resolución y facilidad de uso, incluso las formas de onda de señales complejas pueden visualizarse sin ningún problema. La imagen del osciloscopio se puede guardar como captura de pantalla en la memoria interna y transferirse a un ordenador a través de la interfaz USB-C.
Además, el dispositivo cuenta con amplias funciones de multímetro que abarcan una amplia gama de mediciones. Esto incluye mediciones de voltaje (corriente continua y alterna), mediciones de corriente (corriente continua y alterna), mediciones de resistencia, mediciones de capacitancia y pruebas de diodos. El sistema integrado de detección de voltaje sin contacto también resulta práctico, ya que permite localizar cables con corriente de forma segura.
El generador de señales complementa idealmente el dispositivo, ya que genera señales en un rango de 1 Hz a 2 MHz. Admite diversas formas de señal, como sinusoidal, cuadrada, triangular, de media onda, de onda completa, ruido y señales de CC. Esta característica hace que el osciloscopio sea especialmente útil para pruebas, simulaciones y desarrollo de circuitos. Gracias a su diseño compacto y a la combinación de osciloscopio, multímetro y generador de señales, este dispositivo es una herramienta indispensable para cualquiera que valore la eficiencia y la precisión en el trabajo. Apreciar con la electrónica.
Este texto es el resultado de una traducción automática.

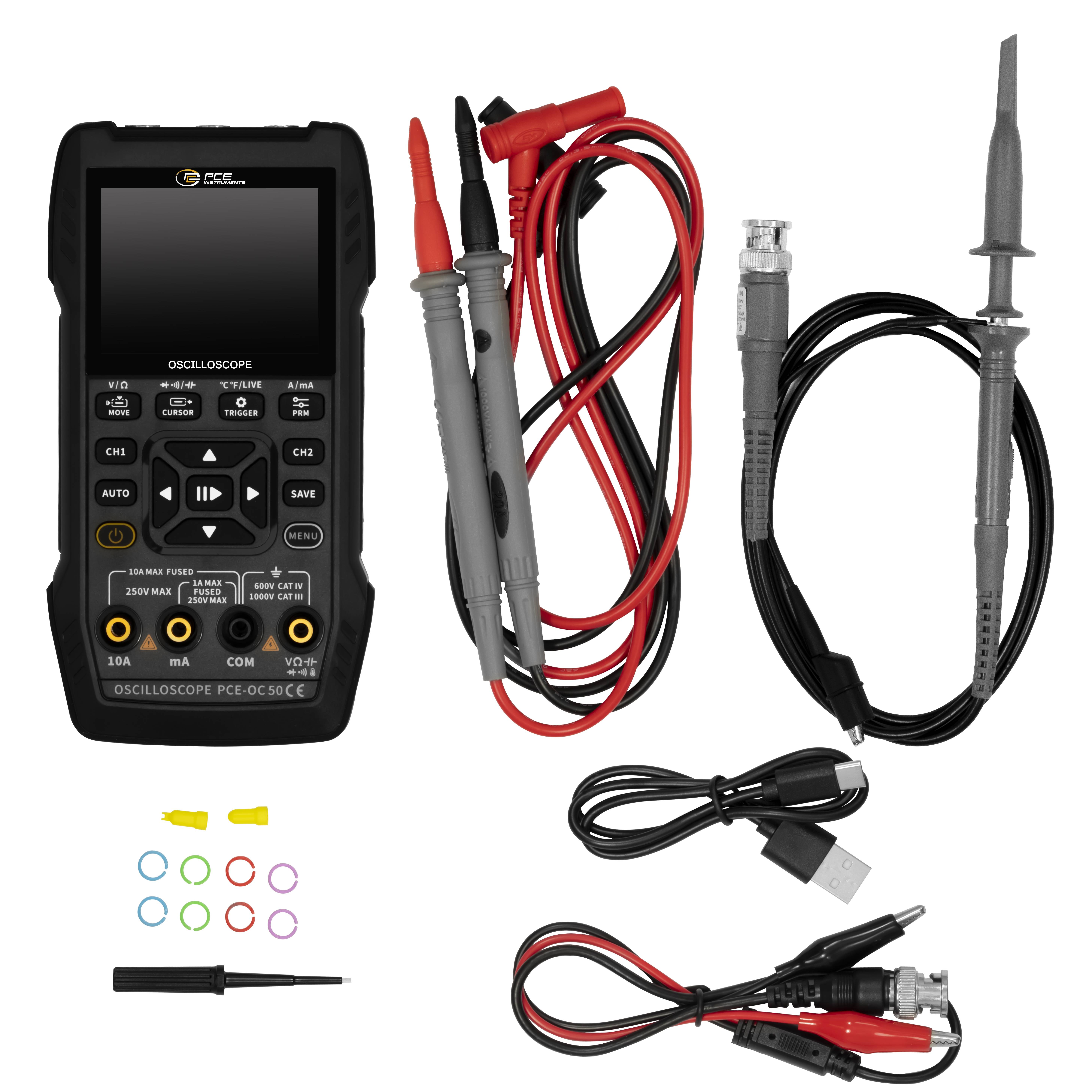

Volumen de suministro
- 1 osciloscopio PCE-OC 50
- 1 juego de puntas de medición
- 1 juego de cables de prueba con pinzas de cocodrilo
- 1 sonda de osciloscopio
- 1 sonda accesoria
- 1 cable USB-C
