PCE Instruments PCE-HVAC 2 Anemómetro 1 hasta 80 m/s Con función de registro de datos

El medidor de presión/caudal es un dispositivo de medición de PCE Instruments para medir la presión diferencial, el caudal de aire, la velocidad del aire y la temperatura. Gracias a su diseño, el medidor de presión/caudal, equipado con un tubo Pitot angular, es especialmente adecuado para la determinación rápida y precisa de altas velocidades del aire de hasta 80 m/s.

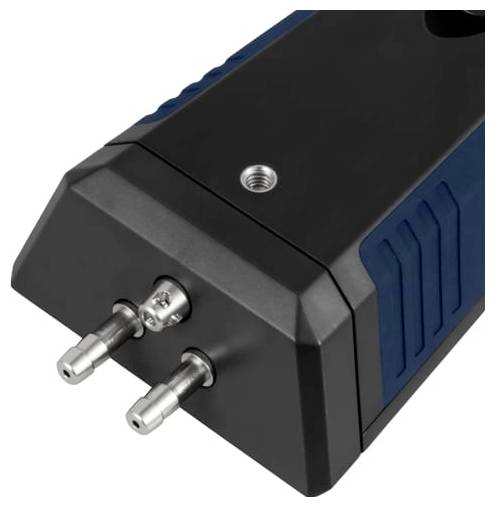

Al medir la velocidad del flujo, este medidor de presión/caudal ofrece la posibilidad de elegir entre diferentes unidades (m/s, nudos, km/h, mph, ft/min). El tubo Pitot de 33,5 centímetros de longitud y tan solo ocho milímetros de diámetro, acoplado al medidor de presión/caudal, permite utilizar el dispositivo en zonas de trabajo confinadas, aberturas pequeñas y sistemas de tuberías. El fabricante PCE Instruments ha equipado el dispositivo de medición con varias funciones prácticas que lo hacen versátil. Para poder montarlo en un trípode, el medidor de presión/caudal tiene una rosca en la parte inferior. Esta combinación ofrece al usuario una mayor flexibilidad para manipular el tubo Pitot, ya que dispone de ambas manos libres.

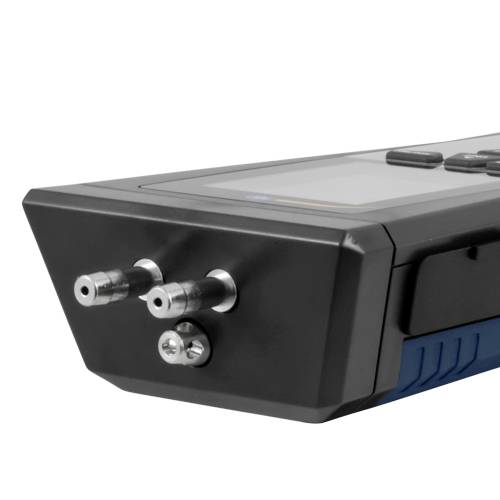

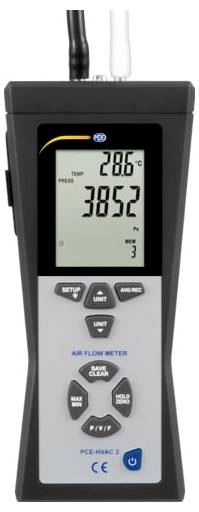

Las dos mangueras de presión incluidas, de 85 centímetros de longitud cada una, se conectan a la parte superior del medidor de presión/caudal y, a continuación, se pueden conectar al tubo Pitot en forma de L. Para garantizar una legibilidad óptima de los resultados de la medición incluso en condiciones de iluminación desfavorables, el fabricante ha equipado el medidor de presión/caudal con una gran pantalla LCD retroiluminada.

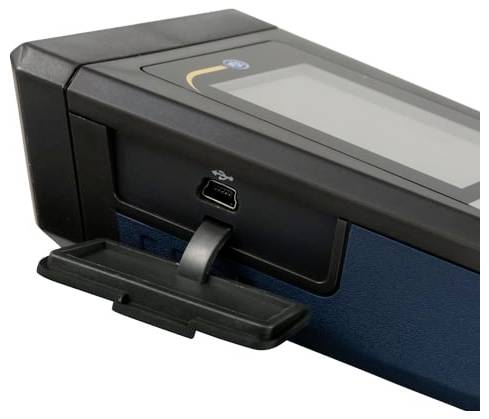

La memoria de medición interna del medidor de presión/caudal ofrece capacidad de almacenamiento para hasta 99 valores medidos por parámetro. Esto permite guardar y recuperar los datos recopilados en cualquier momento. Además, el medidor de presión/caudal permite almacenar los valores máximos y mínimos. El dispositivo de medición dispone de una función que permite volver a leer los resultados de la última medición. mediante una práctica función de retención de datos. Las mediciones en tiempo real se pueden realizar a través de la interfaz USB del medidor de presión/caudal, en combinación con el software incluido en el paquete. Para ahorrar batería, el fabricante ha equipado el dispositivo de medición con una función de apagado automático. El medidor de presión/caudal se apaga automáticamente después de un breve período de tiempo cuando no está en uso.

Áreas de aplicación: Medidor de presión/caudal
Los medidores de presión/caudal se utilizan principalmente en la tecnología de aire acondicionado y ventilación. Son ideales para determinar, por ejemplo, la velocidad del flujo en los conductos de ventilación. Sus funciones versátiles también hacen que el medidor de presión/caudal de PCE Instruments sea indispensable en muchas otras aplicaciones en la artesanía, la industria o para determinar altas velocidades del viento.

Este robusto dispositivo de medición, con su carcasa ergonómica y pantalla iluminada, garantiza una alta precisión de medición y un manejo sencillo. El medidor de presión/caudal de PCE Instruments es versátil y ofrece resultados precisos incluso en condiciones ambientales difíciles. La insensibilidad al estrés mecánico de la robusta sonda de tubo Pitot metálica es otra ventaja. Estas características convierten al dispositivo de medición en un compañero fiable para técnicos, instaladores y expertos.

Función del tubo Pitot

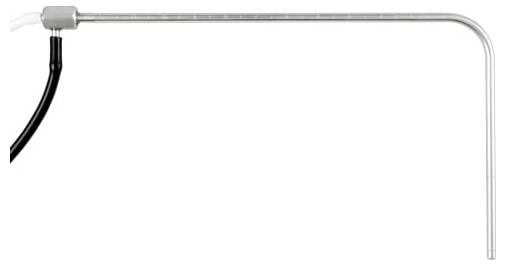

El medidor de presión/caudal consta de dos componentes esenciales. Esto incluye un manómetro diferencial y un tubo Pitot, también conocido como tubo Prandtl, sonda de presión o tubo Pitot. El tubo Pitot es un tubo metálico con forma de L, generalmente, que tiene un orificio en la parte frontal. En un lateral hay otros pozos de perforación dispuestos en forma de anillo, con un desfase de 90°. La presión aplicada a los pozos se transfiere al [texto ilegible] a través de pequeños canales en la tubería metálica. A continuación, se conecta el manómetro diferencial, lo que permite medir la diferencia de presión entre la presión total y la presión estática. Para medir la velocidad del aire con el medidor de presión/caudal, el tubo Pitot se alinea tanto en paralelo a la dirección del flujo como en sentido contrario a ella. La presión total generada en la abertura frontal se compone de la presión estática y la presión dinámica. La presión estática se mide a través de los orificios laterales. La presión dinámica se determina midiendo la diferencia entre la presión total y la presión estática mediante el manómetro diferencial conectado. La presión dinámica se basa en un componente de velocidad, que puede convertirse en velocidad de flujo según la ecuación de Bernoulli. Por lo tanto, el medidor de presión/caudal es ideal para determinar la velocidad del viento.

Accesorios / Servicio
Como accesorios para el medidor de presión/caudal, el fabricante PCE Instruments ofrece tubos Pitot de acero inoxidable adecuados, en diversas longitudes y diámetros. PCE Instruments también ofrece el certificado de calibración ISO CAL-AM para anemómetros, dispositivos de medición de viento o sensores de viento, conforme a la norma DIN ISO 9000. Los certificados de calibración se emiten específicamente para los clientes; la recalibración anual también puede realizarse a través de PCE Instruments.
