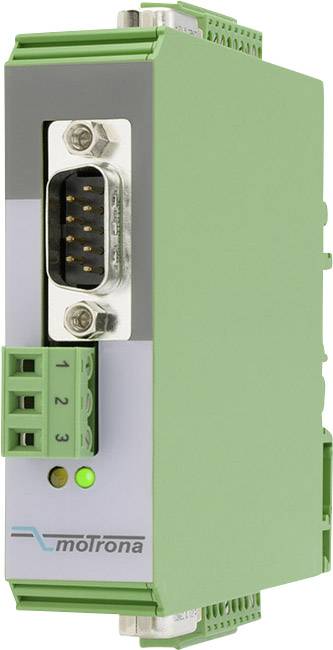

Motrona 8386.5010 8386.5010 Divisor de señal SinCos Número de entradas análogas: 1

El distribuidor de señales SV 210 se utiliza para distribuir las señales de los denominados codificadores Sincos de forma limpia y sin problemas a varios dispositivos finales. Los dispositivos finales se pueden controlar con señales Sincos o con pulsos incrementales.
En las dos salidas sinusoidales, el distribuidor a su vez suministra señales sinusoidales con el mismo formato que en la entrada, incluido el pulso de referencia (si está disponible en el codificador). Todas las señales sinusoidales utilizan el formato de voltaje de 1 Vss (diferencial) que es común para los codificadores rotativos industriales.
Este dispositivo no admite señales de corriente según el estándar de 11 µA.
El distribuidor entrega pulsos de onda cuadrada a las dos salidas incrementales, precisamente un pulso por período sinusoidal y un pulso cero correspondiente al pulso de referencia entrante. En principio, las señales diferenciales A, / A, B, / B, Z, / Z están disponibles. El nivel de salida se puede seleccionar por separado para cada una de las dos salidas incrementales (rango TTL 5 V a HTL máx.30 V)



Este texto es el resultado de una traducción automática.
