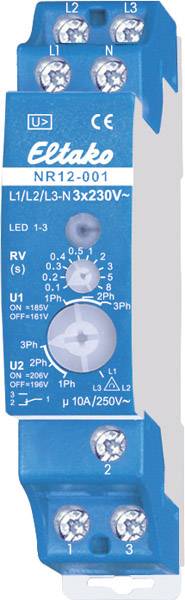

Eltako NR12-001-3x230V 22001330 Supervisión de red

Relé de control de red con control de campo giratorio. Pérdida en espera de solo 0,8 vatios. Dispositivo modular para montaje en rieles de montaje (1TE) Para monitorear voltaje 230V AC entre 1 a 3 conductores externos y el conductor neutro y para monitorear el campo giratorio (sentido horario) en las posiciones del interruptor giratorio 2Ph y 3Ph. En la posición L1 / L2 / L3, solo se supervisa el campo giratorio, independientemente de la tensión de red. Tensión de alimentación L1-N 180-250V / 50Hz. Si L1 falla, el relé se desconecta inmediatamente sin ningún retraso en la liberación. Con el interruptor giratorio inferior en la parte delantera, se pueden configurar dos voltajes de entrada y salida y se debe especificar el número de conductores externos monitoreados. U1: voltaje de caída de 161 V y voltaje de activación de 185 V. U2: voltaje de caída de 196 V y voltaje de activación de 206 V según VDE 0100, parte 718 (anteriormente: VDE 0108, parte 1). Pantalla LED para el voltaje aplicado correcto. Si la polaridad es incorrecta o falta el conductor exterior, el LED parpadea rápidamente. El retardo de liberación RV se puede configurar de 0,1 a 8 segundos utilizando el interruptor giratorio superior. Mientras se ejecuta el tiempo de RV, el LED parpadea lentamente. Retardo de recogida 0,5 s. Protección máxima del dispositivo 16A.



Este texto es el resultado de una traducción automática.
