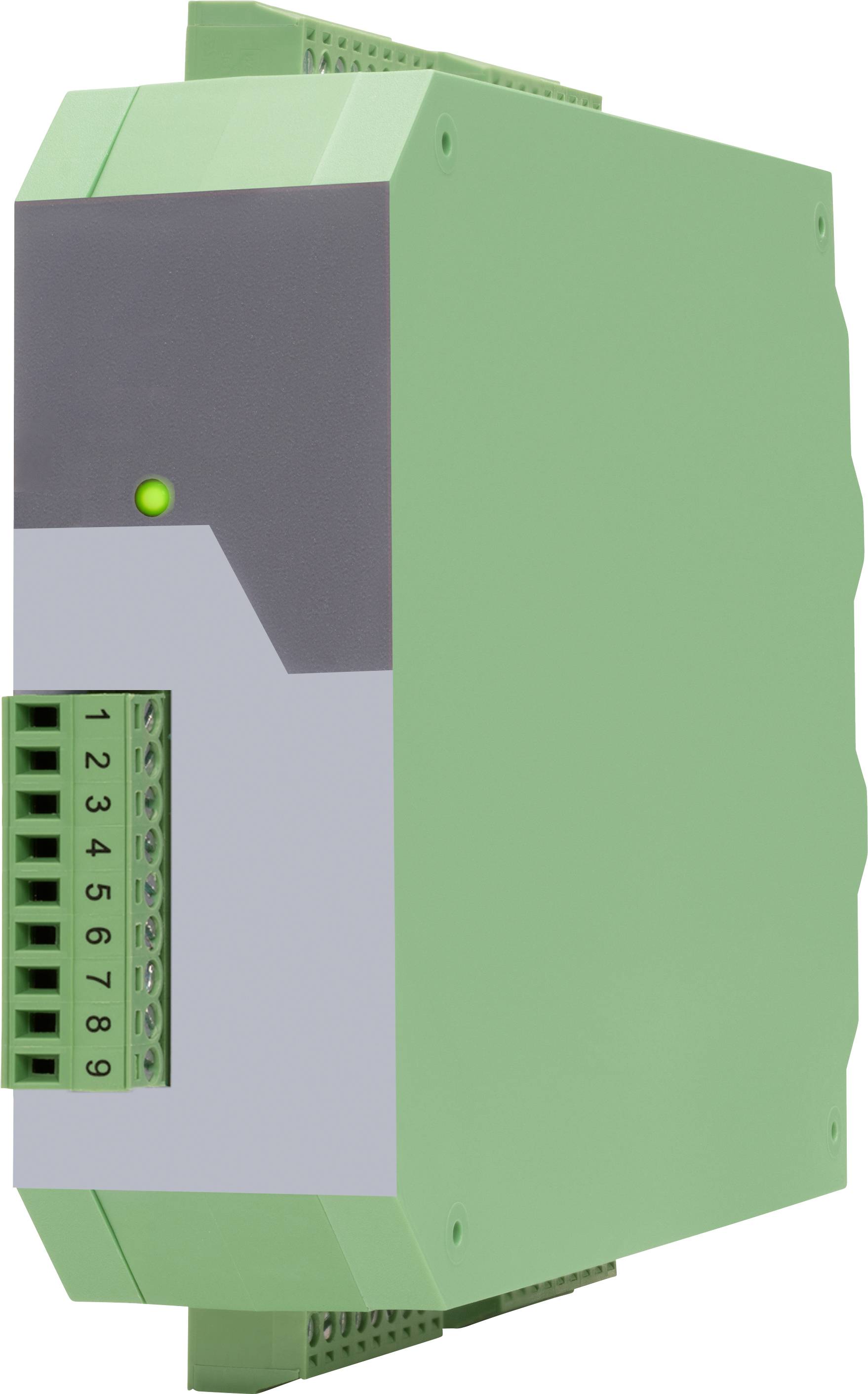

Name: Motrona 7379.5022.CO 7379.5022.CO Conversor de señal 1 UD(S).
Brand: Motrona
SKU: 3805212
Availability: BackOrder

Motrona 7379.5022.CO 7379.5022.CO Conversor de señal 1 UD(S).-0

Tipo de producto

Conversor de señal

tipo

7379.5022.CO

Dimen.

(Lon. x Anch. x Alt.) 140 x 34 x 109 mm

conexión

Terminal roscado

Señal de salida (tensión)

5 - 30 V (je nach Spannung an Com+), PNP

Ficha técnica (PDF)

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (357,14 € / Unidad)

357,14 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

AWG: 16
Fuente de alimentación – Circuito de protección: Protección contra polaridad inversa
Entradas de control – Número: 3
Entradas de control – (Opción “CO”) Formato: HTL, PNP (Bajo: 0 … 3 V, Alto: 9 … 30 V)
Entradas de control – tiempo de respuesta: aprox. 1 ms
Entradas de control – tiempo de transmisión (enlace de E/S): cada 2 ms – (tiempo de ciclo del enlace de E/S)
Entradas de control – Carga: máx. 2 mA a 24 V CC
Salidas de control – Número: 2
Salidas de control – Tiempo de respuesta: mín. 1 ms
IO-Link – Módulo / Especificación: Dispositivo / IO Link V1.1
IO-Link – Velocidad de bits: COM 3 (230,4 kbit/s)
IO-Link – Clase de puerto: Tipo A
IO-Link – Tiempo de ciclo: mín. 2 ms
IO-Link – Ancho de datos: 15 bytes (3 x 4 bytes (datos de entrada) + 1 byte (estado "CO") + 2 bytes)
Elementos indicadores – Función: 1 LED verde para estado operativo o de enlace de E/S (con opción “CO”)
Carcasa – Material: Plástico
Carcasa – Montaje: sobre riel DIN de 35 mm
Carcasa – Dimensiones (Ancho x Alto x Profundidad): 34 x 100 x 131 mm
Carcasa (sin conectores) – Peso: aprox. 160 g
Carcasa (sin conexiones) – Clase de protección: IP20
Condiciones ambientales – Altitud: máx. 2000 m sobre el nivel del mar
Condiciones ambientales – Humedad: máx. 80% de humedad relativa hasta 30°C
Fuente de alimentación del sensor: tensión de salida: 5 V CC y 24 V CC (aproximadamente 1 V inferior a la tensión de entrada).
Alimentación del sensor: corriente de salida: máx. 125 mA
Alimentación del codificador – Puerto maestro IO Link: mín. 200 mA
Entradas incrementales – Número: 2
Entradas incrementales - Pistas: A, B (HTL de un solo extremo, TTL de un solo extremo) A, /A, B, /B (RS422, HTL diferencial)
Entradas incrementales – Configuraciones: RS-422, HTL diferencial, HTL de terminación simple, TTL
Entradas incrementales – RS422: máx. 1 MHz (señal diferencial RS-422)> 0,5 V)
Entradas incrementales – Diferencial HTL: máx. 1 MHz (señal diferencial HTL)> 1 V)
Entradas incrementales – HTL de terminación simple: máx. 350 kHz, (Bajo: 0 … 5 V, Alto: 9 … 30 V)
Entradas incrementales – TTL: máx. 350 kHz, (Bajo: 0 … 0,6 V, Alto: 2,2 … 5 V)
Salidas de control (dependiendo, entre otras cosas, de la configuración de "Tiempo de muestreo (s)", etc.) – tiempo de transmisión (enlace de E/S): cada 2 ms - (tiempo de ciclo del enlace de E/S)

tipo: 7379.5022.CO

Tipo de producto: Conversor de señal

Dimen.: (Lon. x Anch. x Alt.) 140 x 34 x 109 mm

conexión: Terminal roscado

Señal de salida (tensión): 5 - 30 V (je nach Spannung an Com+), PNP

Señal de salida (corriente): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Tensión de funcionamiento: 18 - 30 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de servicio mín.: 18 V/DC

Contenido: 1 UD(S).

configuración: Software

Anchura: 34 mm

Altura: 109 mm

longitud: 140 mm

Consumo de corriente: 75 mA

Máx. Temperatura ambiente: 60 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación (núm.): 24 V/DC

Tensión de alimentación U(B): 12 ... 30 VDC

Sección transversal de hebra (máx.): 1.5 mm²

sección transversal maciza (máx.): 1.5 mm²

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3805212 Motrona 7379.5022.CO 7379.5022.CO Conversor de señal 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3805212 Motrona 7379.5022.CO 7379.5022.CO Conversor de señal 1 UD(S).

Descripción

Convertidor de señal con entrada incremental e interfaz IO-Link para codificadores y sensores con estándares de señal HTL, TTL, RS422, NPN, PNP o NAMUR. El convertidor con la opción CO también dispone de 3 entradas de control y 2 salidas de control. Este acoplador IO-Link transmite de forma fiable señales incrementales al entorno de comunicación IO-Link. Además, dispone de un puerto USB que también puede utilizarse para leer las señales convertidas. La configuración del dispositivo se realiza fácilmente a través de la interfaz USB o, alternativamente, mediante IO-Link utilizando herramientas de ingeniería comunes.

Este texto es el resultado de una traducción automática.

Modelo

1 entrada incremental (A, /A, B, /B) para HTL/TTL/RS422 para codificadores y sensores NPN/PNP/NAMUR
Interfaz IO-Link
3 entradas de control PNP HTL y 2 salidas de control PNP
Fuente de alimentación 12 ... 30 V CC
Carcasa compacta para montaje en un riel DIN de 35 mm.
(según EN 60715)

Volumen de suministro

Manual de instrucciones

Descripción

Modelo

1 entrada incremental (A, /A, B, /B) para HTL/TTL/RS422 para codificadores y sensores NPN/PNP/NAMUR
Interfaz IO-Link
3 entradas de control PNP HTL y 2 salidas de control PNP
Fuente de alimentación 12 ... 30 V CC
Carcasa compacta para montaje en un riel DIN de 35 mm.
(según EN 60715)
