Name: ifm Electronic TCC551 TCC551 PT1000 Transmisor de temperatura -25 hasta 160 °C 0.01 %/°C 1 contacto NC, Analógico
Brand: ifm Electronic
SKU: 3321525
Availability: InStock

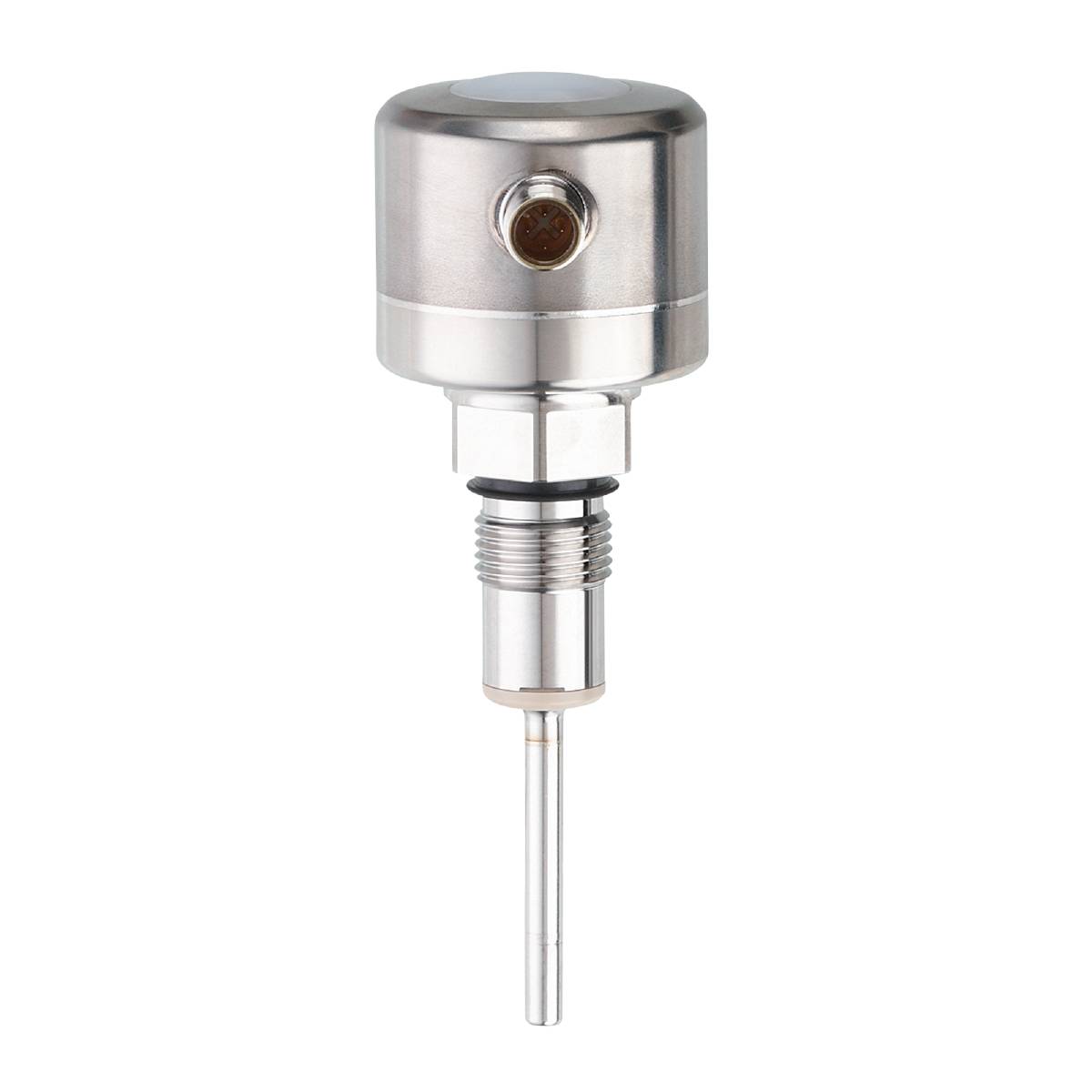

ifm Electronic TCC551 TCC551 PT1000 Transmisor de temperatura -25 hasta 160 °C 0.01 %/°C 1 contacto NC, Analógico-0

Similar a la imagen

Tipo de producto

Transmisor de temperatura

ejecución

PT1000

Rango de medición de la temperatura (mín.)

-25 °C

Rango de medición de la temperatura (máx.)

160 °C

conexión

M12

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 16/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (695,00 € / Unidad)

695,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Transmisor de temperatura ifm TCC551

Notificación inmediata de desviaciones de precisión.
Mejorar el control de calidad entre intervalos de calibración.
Diseño robusto para mediciones precisas y constantes en entornos exigentes.
Monitorización transparente de sensores mediante el registro de valores de diagnóstico.
La función de simulación simplifica la instalación.
Salida analógica precisa y comunicación sencilla a través de IO-Link.

Especificaciones técnicas

Dimensiones [mm]: Ø 50 / L = 1094
Corriente de salida analógica [mA]: 4...20
Dinámica de respuesta T05 / T09 [s]: 1,5 / 4
Número de salidas analógicas: 1
Número de salidas digitales: 1
Número de entradas y salidas: Número de salidas digitales: 1; Número de salidas analógicas: 1
Revisión de IO-Link: 1.1
Elemento de medición de temperatura: 1 x Pt 1000
Norma SDCI: IEC 61131-9 CDV
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -25...70
Rango de medición de fábrica: -10...150 °C / 14...302 °F
Par de apriete [Nm]: 30...50
Resolución de salida analógica - Resolución [K]: 0,05
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente abierto; (señal de diagnóstico)
Señal de salida: Señal analógica; IO-Link; Estado de comprobación de calibración
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]: 6
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...32 CC; ("clase de alimentación 2" según cULus)
Corriente nominal continua de la salida de conmutación CC [mA]: 100
Salida de diagnóstico: estado de la comprobación de calibración y diagnóstico de fallos
Resistencia a la compresión [bar]: 160
Longitud de instalación EL [mm]: 1000
Versión eléctrica: PNP/NPN
Precisión de la salida analógica [K]: ± 0,2
Precisión de IO-Link [K]: ± 0,2
Número total de salidas: 2
Peso [g]: 820.000
En pasos de [K]: 0,05
Temperatura de resolución de IO-Link [K]: 0,01
Límite de verificación de calibración [K]: 0,5...3
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -40...100
Máx. Carga [Ω]: (Ub - 15 V) x 50
máximo. Salida de conmutación de caída de tensión CC [V]: 2
Medios: Medios líquidos y gaseosos
Rango de medición [°C]: -25...160
Rango de medición [°F]: -13...320
Mín. Tiempo de ciclo del proceso [ms]: 4,4
MTTF: 329
Propiedades superficiales Ra/Rz de las superficies en contacto con el medio: Ra:< 0,8
Opciones de parametrización: Unidad de visualización; Escalado de salida analógica; Límite de verificación de calibración; Lógica de conmutación; Salida de diagnóstico; Modo de simulación
Perfiles: Sensor de medición digital, Perfil común, Transferencia de blob
Conexión de proceso: Conexión roscada G 1/2 cono de sellado
Procesar datos análogo: 1
Procesar datos en formato binario: 1
Elemento de referencia: 1 x NTC
Clase de protección: IP 68; IP 69K
Clase de protección III
Modo SIO: sí
Diámetro de la varilla [mm]: 6
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]: 10; (24 V)
Rango porcentual de la salida analógica del coeficiente de temperatura:< ± 0,02; (En caso de desviación de la condición de referencia 25 ± 5 °C)
Coeficiente de temperatura de IO-Link:< ± 0,01; (En caso de desviación de la condición de referencia 25 ± 5 °C)
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Sistema de vigilancia integrado: sí
Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); PEEK

Tipo de producto: Transmisor de temperatura

tipo: TCC551

ejecución: PT1000

salidas: PNP
NPN

Señal de salida (mín.): 4 mA

Señal de salida (máx.): 20 mA

Rango de medición de la temperatura (mín.): -25 °C

Rango de medición de la temperatura (máx.): 160 °C

Alcance de medición de la temperatura: -25 hasta 160 °C

conexión: M12

Material de la carcasa: Acero inoxidable V4A

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 32 V/DC

Tensión de funcionamiento: 18 - 32 V/DC

Precisión: 0.2 K

tipo de contacto: 1 contacto NC
Analógico

Coeficiente de temperatura: 0.01 %/°C

longitud: 1094 mm

diámetro: 50 mm

Dimen.: (Ø x Lon.) 50 mm x 1094 mm

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).

UKCA: Sí
