ifm Electronic Sensor Inductivo NN504A NN504A No enrasado NAMUR (Lon. x Anch. x Alt.) 92 x 60 x 33 mm

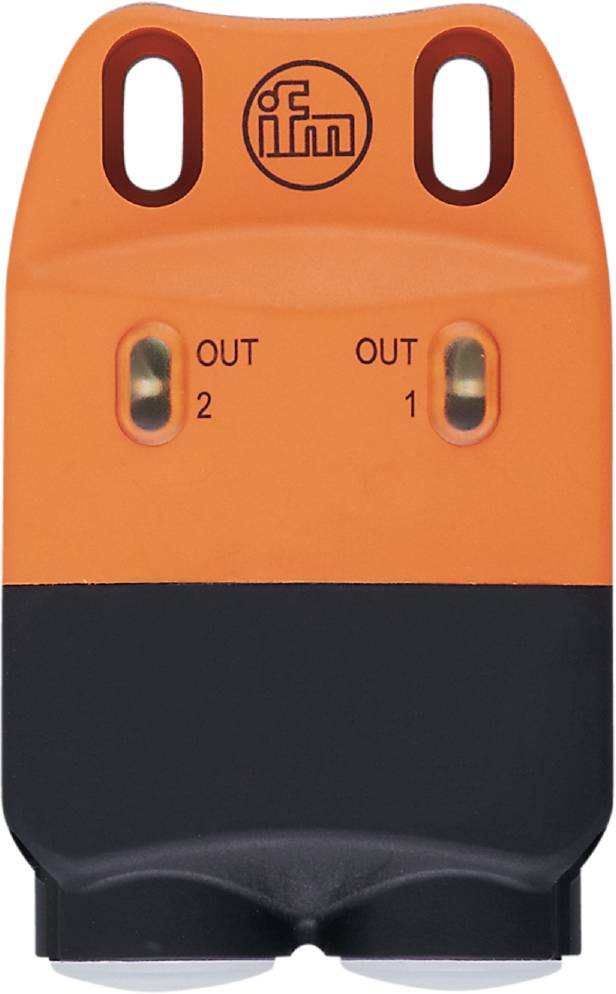

ifm Electronic Sensor Inductivo NN504A NN504A No enrasado NAMUR (Lon. x Anch. x Alt.) 92 x 60 x 33 mm-0
Similar a la imagen
Tipo de producto
Sensor
Tensión de servicio máx.
8.2 V/DC
tipo de contacto
2 contactos NC
Distancia de conmutación (máx.)
4 mm
salidas
NAMUR
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 13/11
Vendido y enviado por  Conrad Electronic
Número
Total (147,05 € / Unidad)
147,05 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor inductivo ifm NN504A

  • Para controlar la posición de las aletas de la válvula
  • Para una retroalimentación de posición fiable a los actuadores rotativos
  • Para conexión a circuitos intrínsecamente seguros
  • Sistema sin contacto y autolimpiante

Especificaciones técnicas

  • Dimensiones [mm]: 33 x 60 x 92
  • Circuito del actuador: Conexión a circuitos intrínsecamente seguros certificados de electroválvulas con los siguientes valores máximos: U = 28 V / I = 250 mA / P = 750 mW (hasta 40 °C) / P = 650 mW (hasta 70 °C); (Cuando se utilice en atmósferas gaseosas (Grupo II), se permiten los siguientes valores máximos: U = 28 V / P = 1,1 W; Estos valores no deben superarse).
  • Conexión al amplificador de conmutación: sí
  • Tensión de conexión CC [V]: 7,5...15; (cuando se utiliza fuera de zonas peligrosas)
  • Indicador: Estado de conmutación: 2 x LED, amarillo
  • Distancia de trabajo [mm]: 0...3,25
  • Temperatura ambiente-1 [°C]: -25...70
  • Identificación del dispositivo ATEX: II 1G Ex ia IIB T4 Ga Ta: -25...70 °C; II 2G Ex ia IIC T4 Gb Ta: -25...70 °C; II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C
  • Función de salida: 2 x abridores
  • Tensión de funcionamiento [V]: 8,2 CC; (1 kΩ)
  • Tipo de instalación: no se puede montar a ras de la pared.
  • Versión eléctrica: NAMUR
  • Vivienda: Cuboide
  • Peso [g]: 183.000
  • Histéresis: 1...15
  • Conexión/terminales configurables: Bloque de terminales en el compartimento de conexión: ...2,5 mm²; Prensaestopas: M20 x 1,5
  • Factor de corrección (Al): 0,4
  • Factor de corrección (Cu): 0,3
  • Factor de corrección (Ms): 0,5
  • Factor de corrección (V2A): 0,7
  • Factor de corrección para acero (St37): 1
  • Máx. Autoinductancia [µH]: 130; (por circuito intrínsecamente seguro)
  • Capacitancia intrínseca máxima [nF]: 60; (por circuito intrínsecamente seguro)
  • MTTF: 1257
  • Marca de certificación (casos especiales): CCC
  • Distancia de conmutación real Sr [mm]: 4 ± 10 %
  • Distancia de conmutación [mm]: 4
  • Frecuencia de conmutación CC [Hz]: 500
  • Desviación del punto de cambio: -10...10
  • Amplificador de conmutación: Conexión a circuitos intrínsecamente seguros certificados con los siguientes valores máximos: U = 15 V / I = 50 mA / P = 120 mW
  • Clase de protección: IP 65; IP 67
  • Clase de protección III
  • Consumo de corriente [mA]:< 1; (bloqueo; conducción:> 2.1)
  • Resistente a sobrecargas: sí
  • Homologación: BVS 14 ATEX E 005 X; IECEx BVS 14.0005X
Tipo de producto

Sensor

tipo

NN504A

Tensión de servicio máx.

8.2 V/DC

Tensión de funcionamiento

8.2 V/DC (max)

tipo de contacto

2 contactos NC

Distancia de conmutación (máx.)

4 mm

salidas

NAMUR

ejecución

Inductivo

montaje

No enrasado

conexión

Borne

min temperatura.

-25 °C

Máx. Temperatura

70 °C

longitud

92 mm

Anchura

60 mm

Altura

33 mm

Dimen.

(Lon. x Anch. x Alt.) 92 x 60 x 33 mm

Contenido

1 UD(S).

Frecuencia de conmutación

500 Hz

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3319763 ifm Electronic Sensor Inductivo NN504A NN504A No enrasado NAMUR (Lon. x Anch. x Alt.) 92 x 60 x 33 mm

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3319763 ifm Electronic Sensor Inductivo NN504A NN504A No enrasado NAMUR (Lon. x Anch. x Alt.) 92 x 60 x 33 mm

Descripción

Sensor inductivo ifm NN504A
