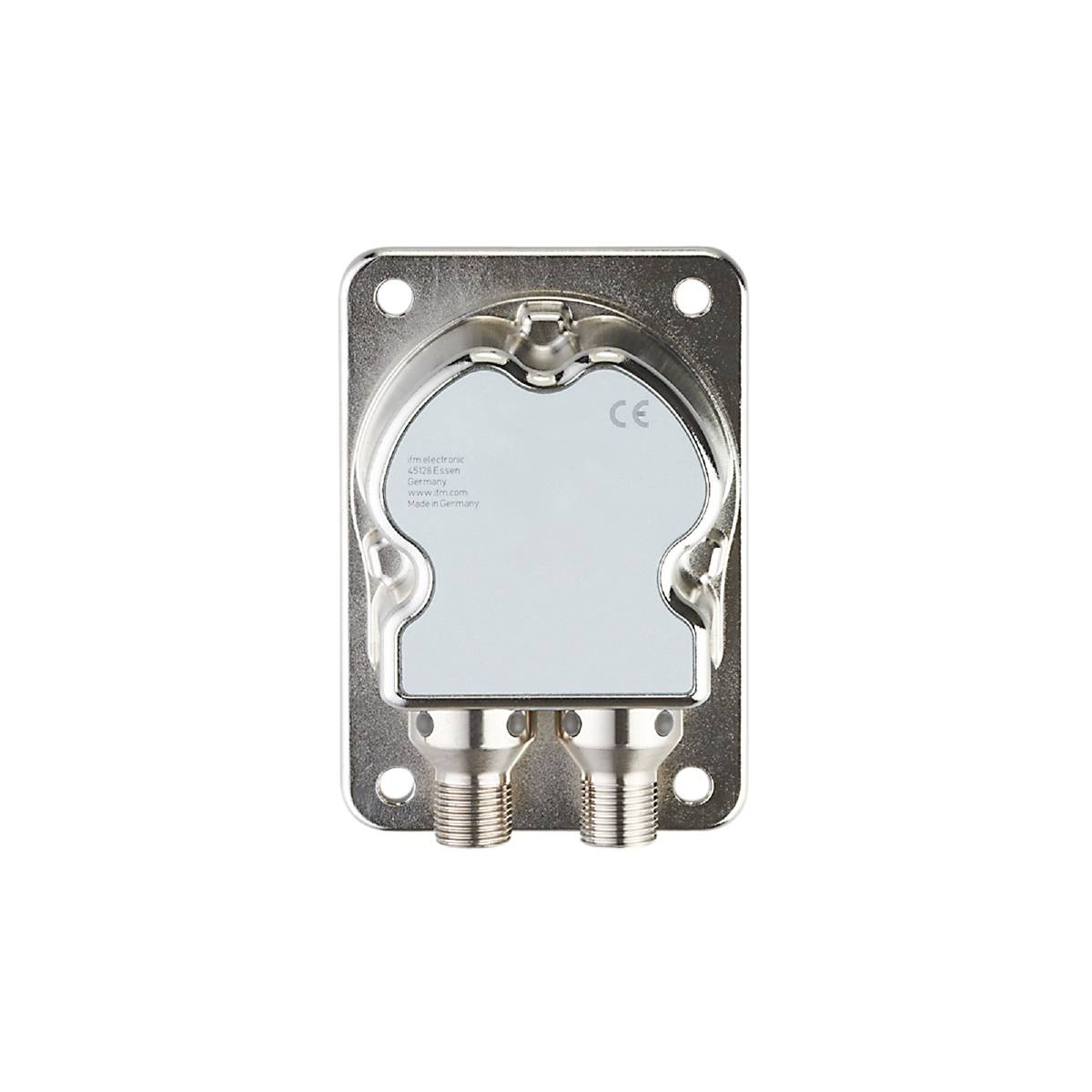

Name: ifm Electronic Sensor de inclinación JN2200 JN2200 Alcance de medición: -180 - +180 ° IO-Link M12 1 contacto NA, 1 conta
Brand: ifm Electronic
SKU: 3321321
Availability: InStock

ifm Electronic Sensor de inclinación JN2200 JN2200 Alcance de medición: -180 - +180 ° IO-Link M12 1 contacto NA, 1 conta-0

Similar a la imagen

Tipo de producto

Sensor de inclinación

Tensión de servicio máx.

30 V/DC

Alcance de medición (máx.)

+180 °

salidas

PNP

NPN

conexión

M12

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 12/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (525,21 € / Unidad)

525,21 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de inclinación ifm JN2200

Medición precisa de los ángulos de inclinación en las direcciones X e Y.
Alta precisión de medición en todo el rango angular en dos ejes.
Con dos salidas de conmutación programables, dos salidas analógicas escalables y IO-Link.
Vivienda compacta y robusta
Alto grado de protección para cumplir con los requisitos de entornos industriales exigentes.

Especificaciones técnicas

Dimensiones [mm]: 90 x 62 x 33,2
Tensión de salida analógica [V]: 2...10; (en caso de error: 1)
Corriente de salida analógica [mA]: 4...20; (en caso de error: 2 )
Número de salidas analógicas: 2
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 2
Número de ejes de medición - medición de vibraciones: configurable en X/Y/Z
Número de ejes de medición - medición de inclinación: 2
Indicador: Funcionamiento: 1 LED verde; Punto de conmutación: 1 LED amarillo
Pendiente de resolución [°]: 0,05
Principio de funcionamiento - inclinación: estática
Pendiente de precisión [°]: ≤ ± 0,5; (Absoluta)
Tendencia a la histéresis [°]: ≤ ± 0,05
Revisión de IO-Link: 1.1
Principio de medición para el diagnóstico: MEMS capacitivos
Norma SDCI: IEC 61131-9 CDV
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -40...85
Aplicación: Medición de inclinación de alta precisión en 2 ejes para aplicaciones móviles e industriales.
Función de salida: Normalmente cerrada / Normalmente abierta; (programable)
Señal de salida: señal analógica; señal de conmutación
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]: 300; (Tiempo de calentamiento; Tiempo máximo de inicialización: 1000 m)
Tensión de funcionamiento [V]: 9,2...30 V CC; (Tensión de salida: 12...30 V CC; IO-Link: 18...30 V CC)
Corriente nominal continua de la salida de conmutación CC [mA]: 125; (125 (85 °C); 200 (60 °C); 250 (40 °C))
Posición de instalación: horizontal
Versión eléctrica: PNP/NPN
Rango de frecuencia - medición de vibraciones [Hz]: 0,1...400
Precisión de la salida analógica [%]: ≤ 1
Número total de salidas: 4
Peso [g]: 410.000
Frecuencia de corte - medición de inclinación [Hz]: 0,5...10; (configurable)
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -40...85
Máx. Carga [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V))
Caída de tensión máxima en la salida de conmutación CC [V]: 2,5
Máx. Consumo de corriente [mA]: 330; (9,2 V CC; -40 °C)
Rango de medición de vibraciones [g]: 16; (± 2; ± 4; ±8 configurable)
Rango de medición de vibraciones [mm/s]: 3200
Mín. Resistencia de carga [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
Tiempo mínimo de ciclo del proceso [ms]: 5
MTTF: 176
Norma: Conforme a ECE R 10, Rev. 5; ISO 7637-3: 2007-07
Opciones de parametrización: Ángulo (X/Y) / Vibración (Vrms/aPeak); Histéresis / Ventana; Puntos de conmutación; Lógica de conmutación; Señalización de fallos; Autodiagnóstico; Salida de corriente/tensión
Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
Datos de proceso analógico: 2
Procesar datos en formato binario: 2
Clase de protección: IP 65; IP 67; IP 68; IP 69K
Clase de protección III
Modo SIO: sí
Conector: 1. Digital - Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A / 2. Analógico - Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A
Consumo de corriente [mA]: 90; (24 V CC, 25 °C)
Coeficiente de temperatura [1/K]: ≤ ± 0,02 °
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Protección contra polaridad inversa: sí
Repetibilidad [°]: ≤ ± 0,1
Rango angular - medición de inclinación [°]: ± 180

Tipo de producto: Sensor de inclinación

tipo: JN2200

Tensión de servicio mín.: 9.2 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 9.2 - 30 V/DC

Corriente de funcionamiento: 90 mA

tipo de contacto: 1 contacto NA
1 contacto NC
Analógico

Alcance de medida (mín.): -180°

Alcance de medición (máx.): +180°

Alcance de medición: -180 - +180 °

Resolución: 0.05°

Número de ejes: 2

salidas: PNP
NPN

Señal de salida (mín.): 2 V

Señal de salida (máx.): 10 V

precisión ±: 0.5°

conexión: M12

características especiales: Indicación LED

las interfaces: IO-Link

min temperatura.: -40 °C

Máx. Temperatura: 85 °C

longitud: 90 mm

Anchura: 62 mm

Altura: 33.2 mm

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).

UKCA: Irrelevante

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

Alcance de medición (máx.)

conexión

ifm Electronic Sensor de inclinación JN2200 JN2200 Alcance de medición: -180 - +180 ° IO-Link M12 1 contacto NA, 1 contacto NC, Analógico

N.º artículo:3321321

Entrega Jue. 12/11

Enviado por Conrad Electronic

Este artículo

+180 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

525,21 €^*

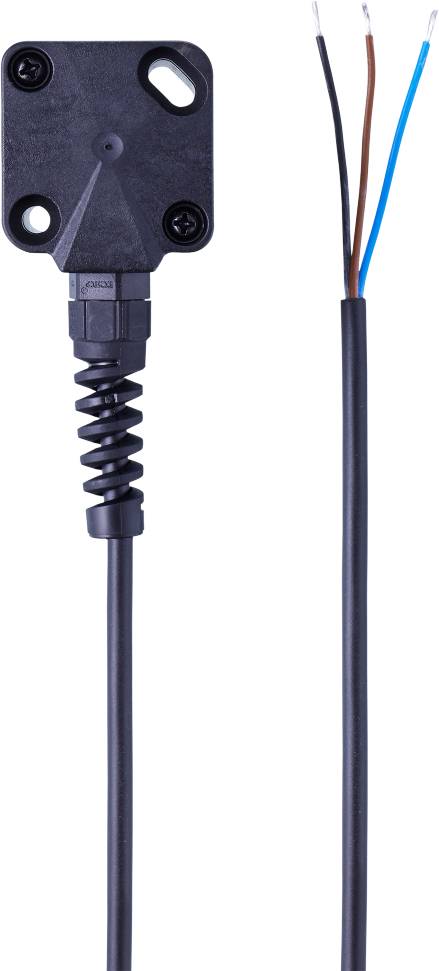

ifm Electronic Sensor de inclinación EC2045 EC2045 Alcance de medición: -90 - +90 ° Cable, extremo abierto Analógico

N.º artículo:3320939

Entrega Jue. 12/11

Enviado por Conrad Electronic

+90 °

Cable, extremo abierto

Unidad(es)

Mín.: 1

Múltiplos: 1

373,95 €^*

ifm Electronic Sensor de inclinación JD1111 JD1111 Alcance de medición: 0 - 360 ° CAN M12

N.º artículo:3321810

Entrega Jue. 12/11

Enviado por Conrad Electronic

360 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

945,38 €^*

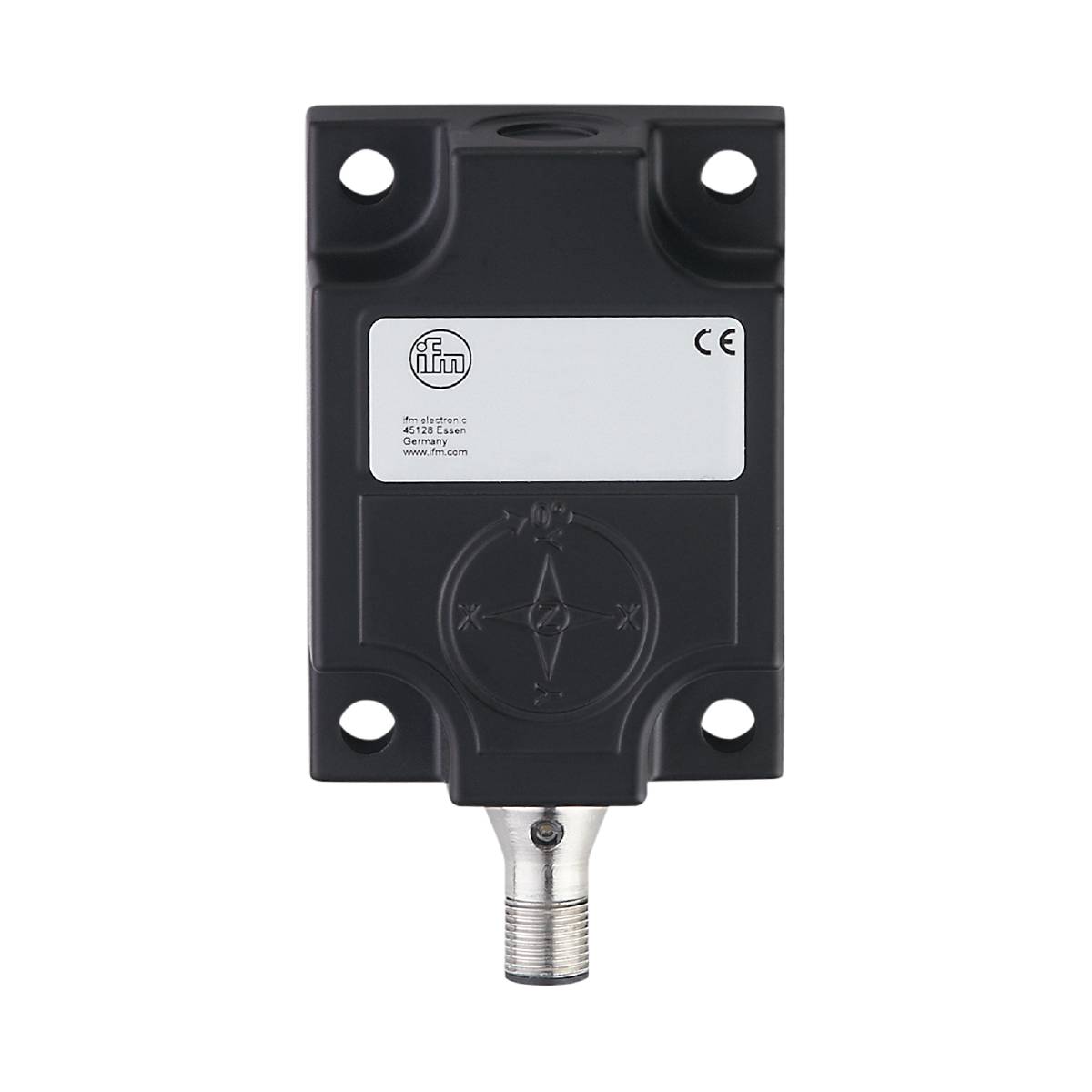

ifm Electronic Sensor de inclinación JD1311 JD1311 Alcance de medición: 0 - 360 ° CAN M12

N.º artículo:3321803

Entrega Jue. 12/11

Enviado por Conrad Electronic

360 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

936,97 €^*

ifm Electronic Sensor de inclinación JD2110 JD2110 Alcance de medición: -90 - +90 ° CAN M12

N.º artículo:3321811

Entrega Jue. 12/11

Enviado por Conrad Electronic

+90 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

945,38 €^*

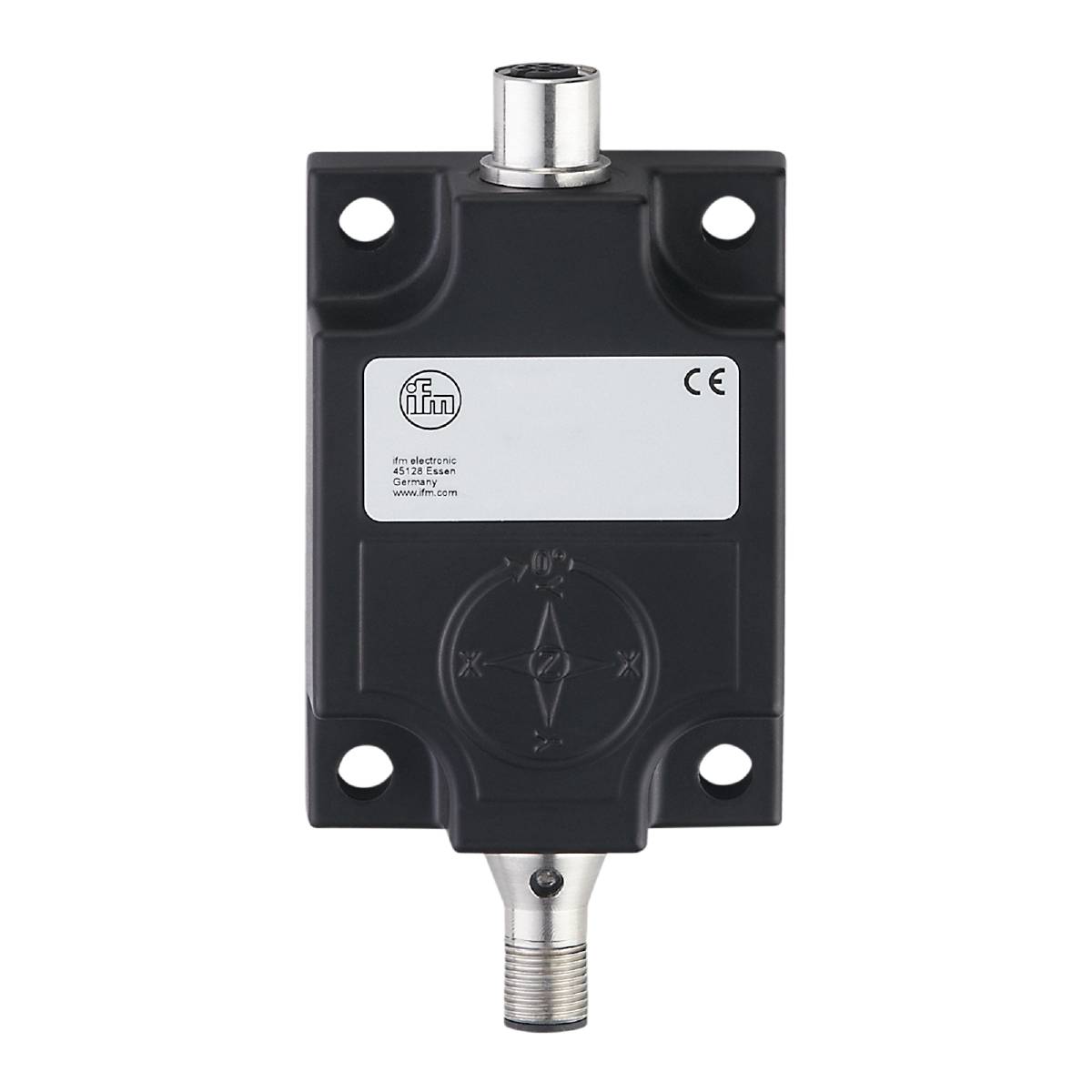

ifm Electronic Sensor de inclinación JD2120 JD2120 Alcance de medición: -90 - +90 ° CAN M12

N.º artículo:3321823

Entrega Jue. 12/11

Enviado por Conrad Electronic

+90 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

978,99 €^*

ifm Electronic Sensor de inclinación JD2310 JD2310 Alcance de medición: -90 - +90 ° CAN M12

N.º artículo:3321804

Entrega Jue. 12/11

Enviado por Conrad Electronic

+90 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

936,97 €^*

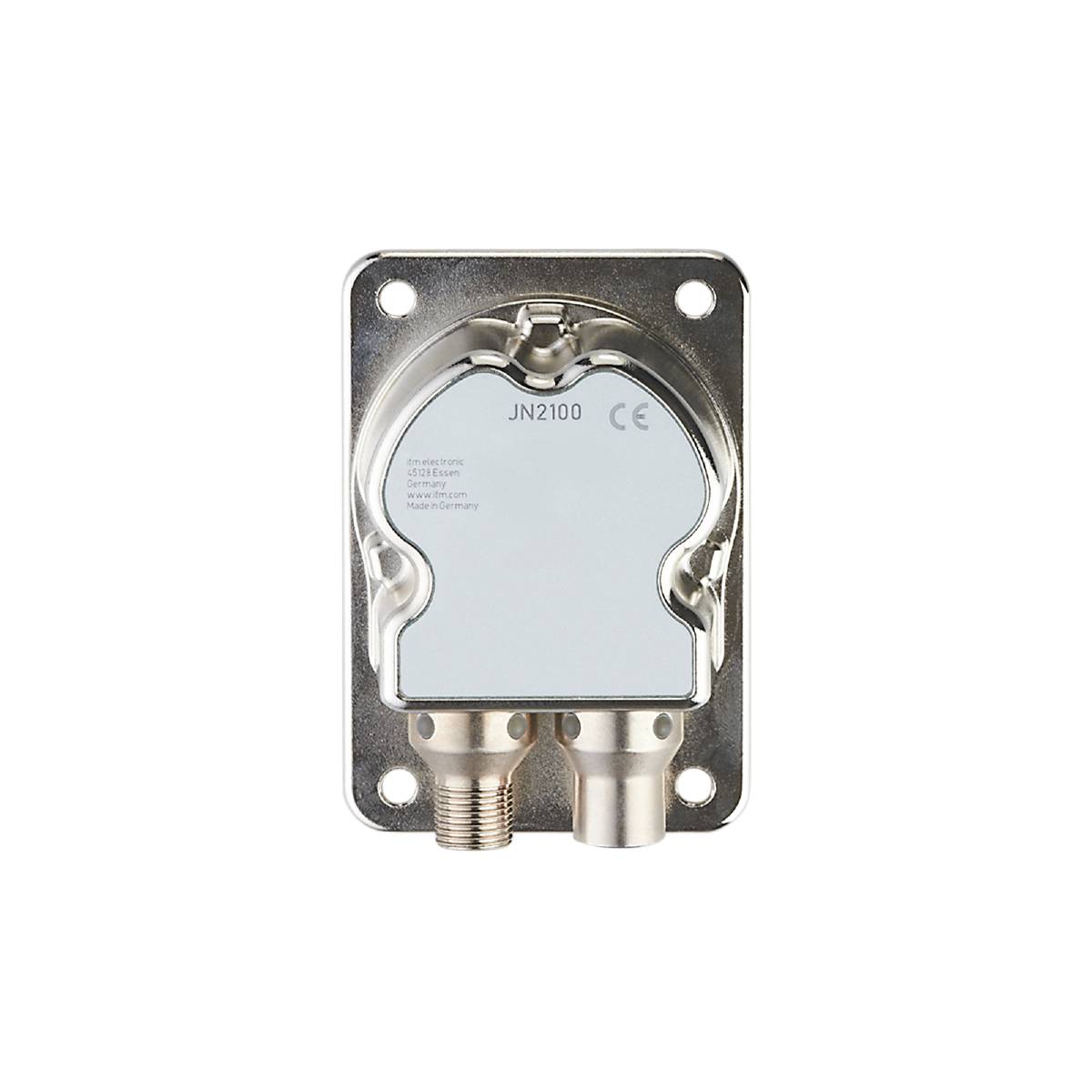

ifm Electronic Sensor de inclinación JN2100 JN2100 Alcance de medición: 0 - 360 ° CAN M12

N.º artículo:3321524

Entrega Jue. 12/11

Enviado por Conrad Electronic

360 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

612,61 €^*

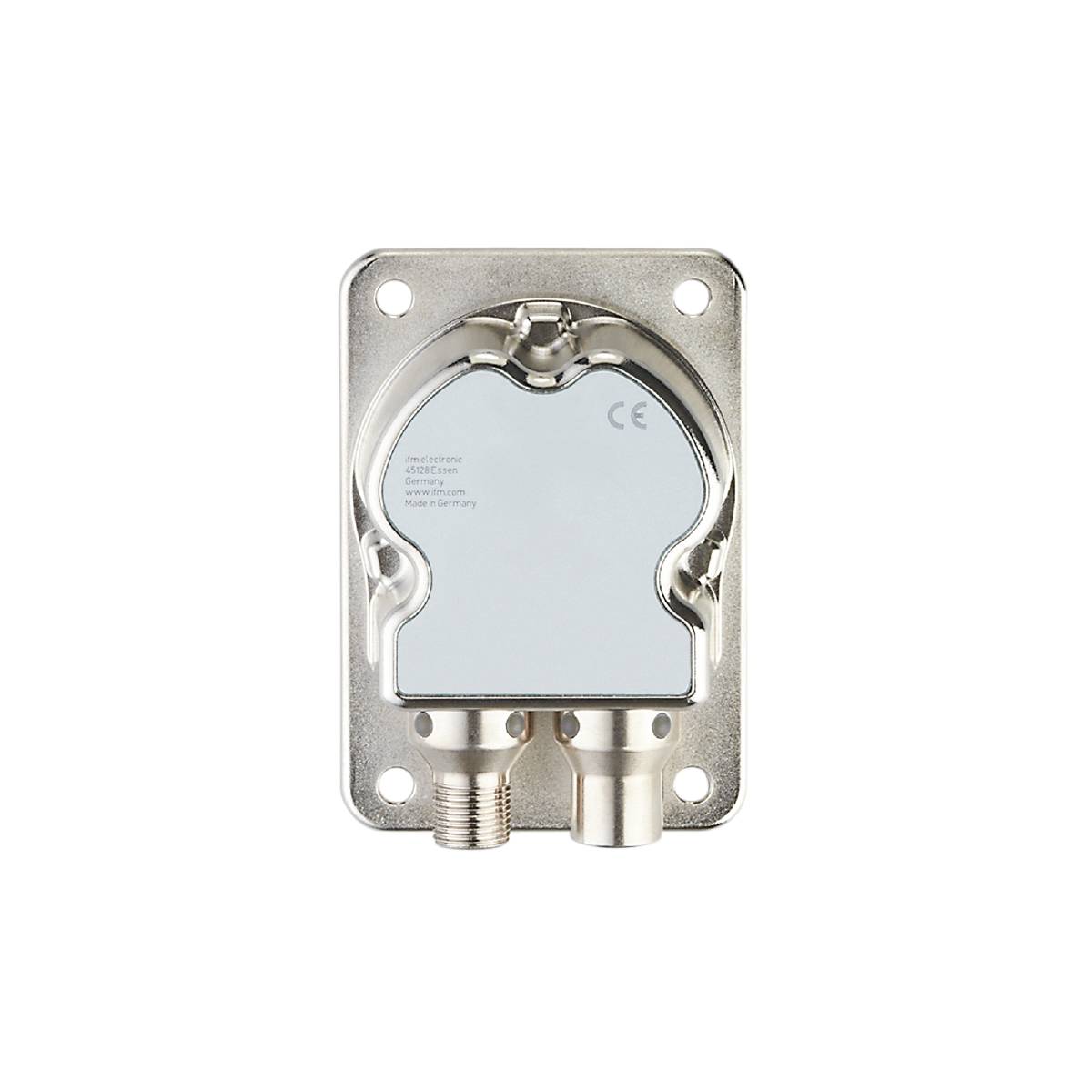

ifm Electronic Sensor de inclinación JN2101 JN2101 Alcance de medición: -45 - 45 ° CAN M12

N.º artículo:3321626

Entrega Jue. 12/11

Enviado por Conrad Electronic

45 °

M12

Unidad(es)

Mín.: 1

Múltiplos: 1

705,04 €^*

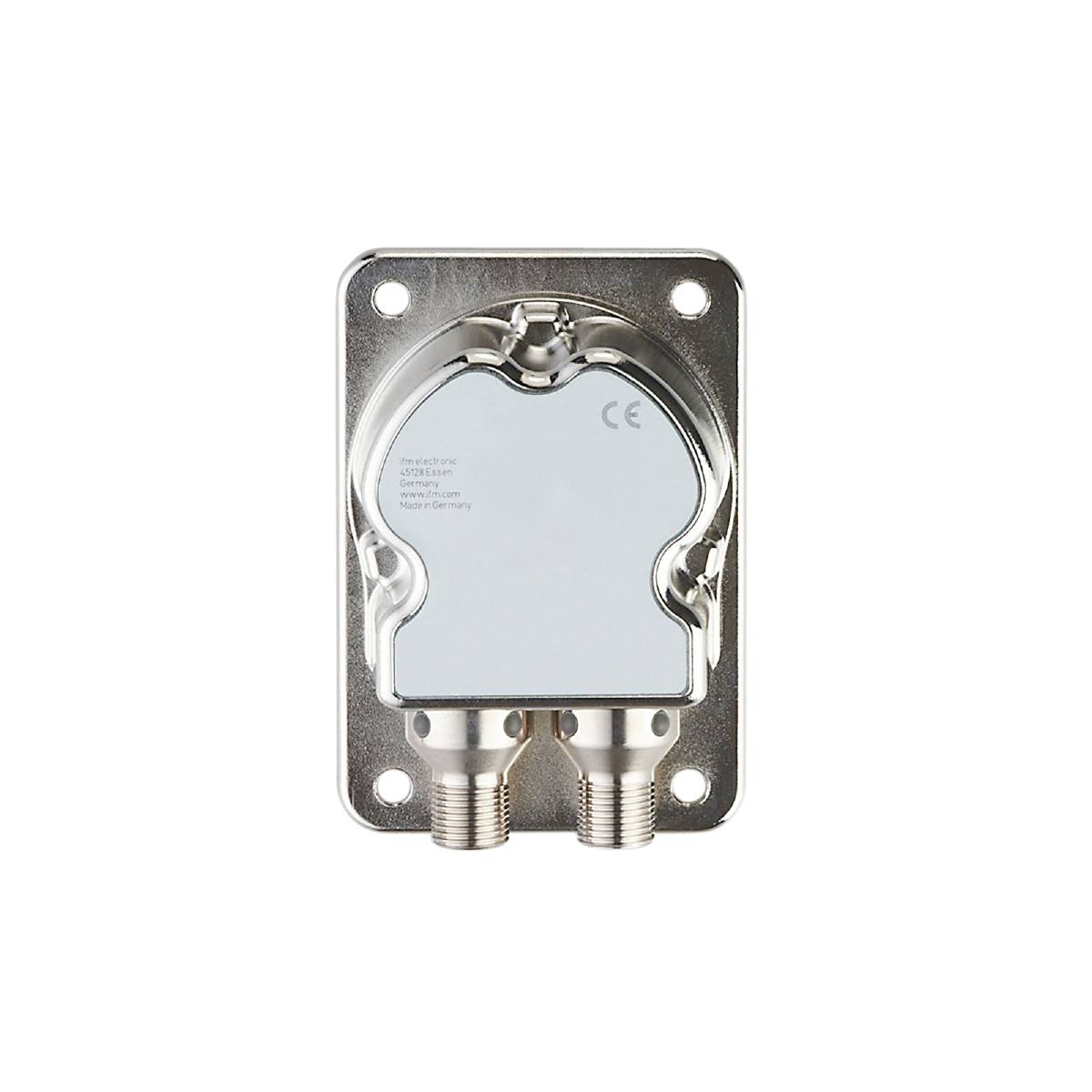

ifm Electronic Sensor de inclinación JN2201 JN2201 Alcance de medición: -45 - +45 ° IO-Link M12 1 contacto NA, 1 contacto NC, Analógico
