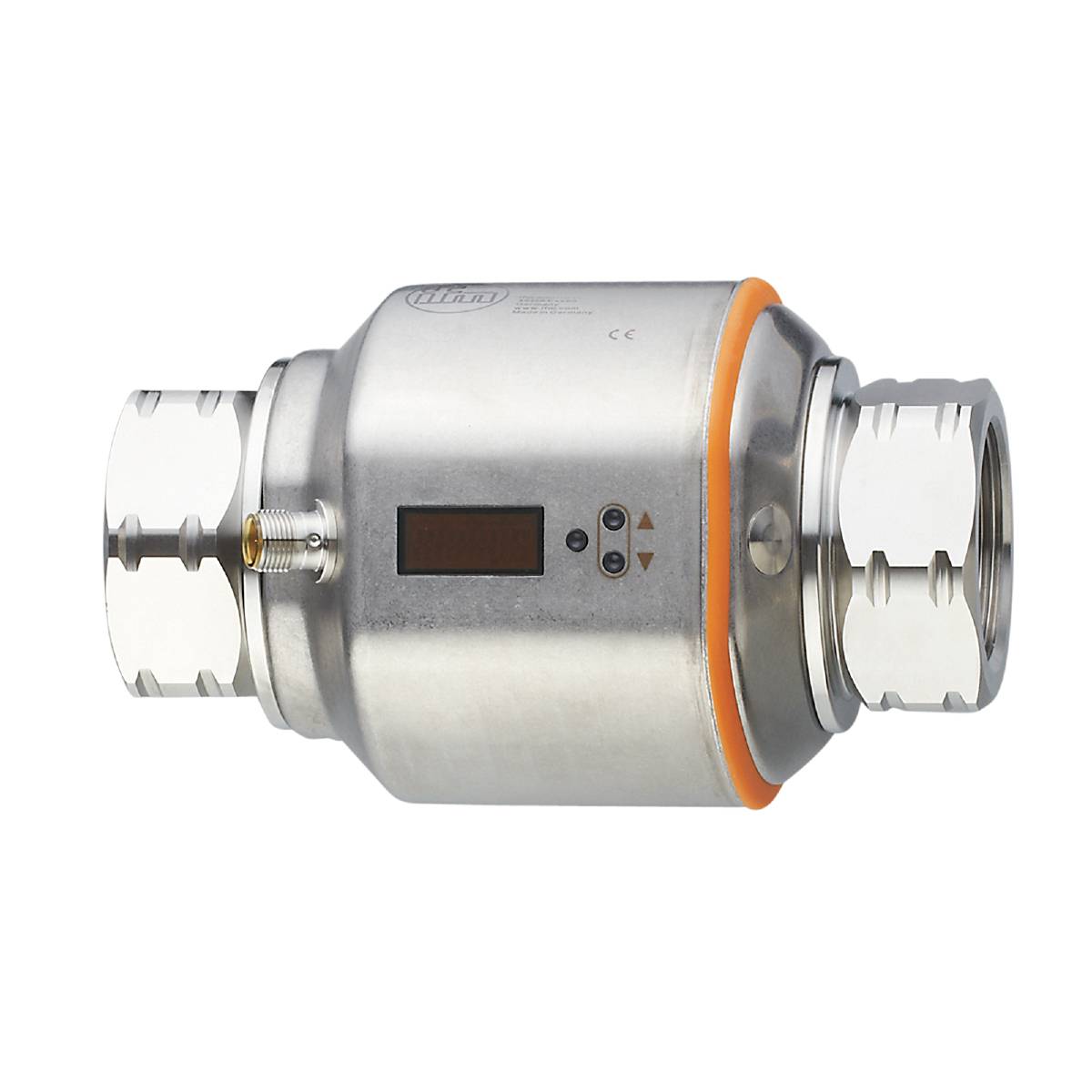

Similar a la imagen
ifm Electronic Sensor de flujo magnético-inductivo SM9404 SM9404 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).
Tipo de producto
Sensor de flujo magnético-inductivo
Tensión de servicio mín.
18 V/DC
Tensión de servicio máx.
32 V/DC
tipo
SM9404
Tensión de funcionamiento
18 - 32 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (1245,00 € / Unidad)
1245,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de flujo magnético-inductivo ifm SM9404
- Medición precisa del caudal, el consumo y la temperatura del medio.
- Alta precisión, reproducibilidad y dinámica de medición.
- Con dos salidas analógicas precisas
- Pantalla LED de 4 dígitos de fácil lectura
Especificaciones técnicas
- Corriente de salida analógica [mA]: 4...20; (≤ 22; escalable)
- Punto final analógico - monitorización de temperatura [°C]: 0...80
- Punto final analógico - monitorización de temperatura [°F]: 32...176
- Punto final analógico AEP [gph]: 955...4755
- Punto final analógico AEP [gpm]: 15,9...79,3
- Punto final analógico AEP [l/min]: 60...300
- Punto final analógico AEP [m³/h]: 3,6...18
- Punto de inicio analógico - Monitorización de temperatura [°C]: -20...60
- Punto de inicio analógico - Monitoreo de temperatura [°F]: -4...140
- Punto de partida analógico ASP [gph]: 0...3800
- Punto de partida analógico ASP [gpm]: 0...63,4
- Punto de partida analógico ASP [l/min]: 0...240
- Punto de partida analógico ASP [m³/h]: 0...14,4
- Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 3 (Q> 15 l/min) / T09 = 3 (Q> 4 gpm)
- Tiempo de respuesta - monitorización del flujo [s]: 0,35; (dAP = 0)
- Número de salidas analógicas: 2
- Número de entradas y salidas: Número de salidas analógicas: 2
- Pantalla: Unidad de visualización: 6 x LED verdes (l/min, m³/h, gpm, gph, °C, °F); Indicador de función: 1 x LED amarillo (10³); Valores medidos: pantalla alfanumérica de 4 dígitos; Programación: pantalla alfanumérica de 4 dígitos
- Rango de visualización - Monitorización de temperatura [°C]: -40...100
- Rango de visualización - Monitoreo de temperatura [°F]: -40...212
- Rango de visualización [gph]: -5705...5705
- Rango de visualización [gpm]: -95,1...95,1
- Rango de visualización [l/min]: -360...360
- Rango de visualización [m³/h]: -21,6...21,6
- Unidad de visualización: l/min; m³/h; gpm; gph; °C; °F
- Resistencia a la compresión [MPa]: 1,6
- Rango de resistencia a la compresión [psi]: 232
- Temperatura ambiente-1 [°C]: -10...60
- Aplicación: Detección de conductos; para uso industrial.
- Resolución [gph]: 5
- Resolución [gpm]: 0,1
- Resolución [l/min]: 0,5
- Resolución [m³/h]: 0,02
- Resolución - Monitorización de temperatura [°C]: 0,2
- Resolución - Monitoreo de temperatura [°F]: 0,5
- Señal de salida: Señal analógica
- Tiempo de retardo de preparación [s]: 5
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...32 CC; (según SEL/PEL)
- Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
- Resistencia a la compresión [bar]: 16
- Directiva sobre equipos a presión: Buenas prácticas de ingeniería; apto para fluidos del grupo 2; para fluidos del grupo 1, bajo pedido.
- Precisión - Monitoreo de temperatura [K]: ± 1 (25 °C; Q> 15 l/min) / ± 1 (77 °F; Q> 4 gpm)
- Precisión (dentro del rango de medición) - Monitoreo de flujo: ± (0,8 % MW + 0,5 % MEW)
- Número total de salidas: 2
- Peso [g]: 2741,500
- En incrementos de - Monitoreo de temperatura [°C]: 0,2
- Monitoreo de temperatura en incrementos de [°F]: 0.5
- Temperatura de almacenamiento [°C]: -25...80
- Temperatura de almacenamiento [°F]: -13...176
- Máx. Carga [Ω]: 500
- Medios: Medios líquidos conductores; agua; medios a base de agua
- Temperatura media [°C]: -10...90
- Temperatura media [°F]: 14...194
- Rango de medición [gph]: 80...4755
- Rango de medición [gpm]: 1,3...79,3
- Rango de medición [l/min]: 5...300
- Rango de medición [m³/h]: 0,3...18
- Rango de medición - control de temperatura [°C]: -20...80
- Rango de medición - control de temperatura [°F]: -4...176
- Dinámica de medición: 1:60
- MTTF: 85
- Opciones de parametrización: La pantalla se puede apagar; Unidad de visualización; Detección de tubería vacía
- Conexión de proceso: Conexión roscada Rc 1 1/2 rosca interna DN40
- Control de baja frecuencia (LFC) [gph]:< 240
- Supresión de fugas LFC [gpm]:< 4
- Supresión de flujo LFC [l/min]:< 15
- Supresión de flujo LFC [m³/h]:< 0,9
- Tamaño del paso [gph]: 5
- Tamaño del paso [gpm]: 0,1
- Tamaño del paso [l/min]: 0,5
- Tamaño del paso [m³/h]: 0,02
- Clase de protección: IP 65; IP 67
- Clase de protección III
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
- Consumo de corriente [mA]:< 150
- Deriva de temperatura - Monitorización de temperatura: ± 0,0333 °C / K; ± 0,0599 °F / K
- Temperatura ambiente [°F]: 14...140
- Protección contra polaridad inversa: sí
- Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); 1.4571 (acero inoxidable / 316Ti); PEEK; FKM
- Repetibilidad - Monitorización del flujo: ± 0,2 % MEW
- Tipo de producto
Sensor de flujo magnético-inductivo
- tipo
SM9404
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
32 V/DC
- Tensión de funcionamiento
18 - 32 V/DC
- características especiales
Indicación LED
- conexión
M12
- Tiempo de reacción
0.35 s
- salidas
Analógico
- Material
Acero inoxidable
- Material de la junta
FKM
- min temperatura del medio.
-10 °C
- Máx., La temperatura media
90 °C
- Presión de servicio (máx.)
16 bar
- tipo de contacto
Analógico
- Peso
2741.500 g
- min Temperatura ambiente.
-10 °C
- Máx. Temperatura ambiente
60 °C
- Contenido
1 UD(S).
- Conforme a la normativa RoHS
Sí
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3321879 ifm Electronic Sensor de flujo magnético-inductivo SM9404 SM9404 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321879 ifm Electronic Sensor de flujo magnético-inductivo SM9404 SM9404 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).
Descripción
Sensor de flujo magnético-inductivo ifm SM9404
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
