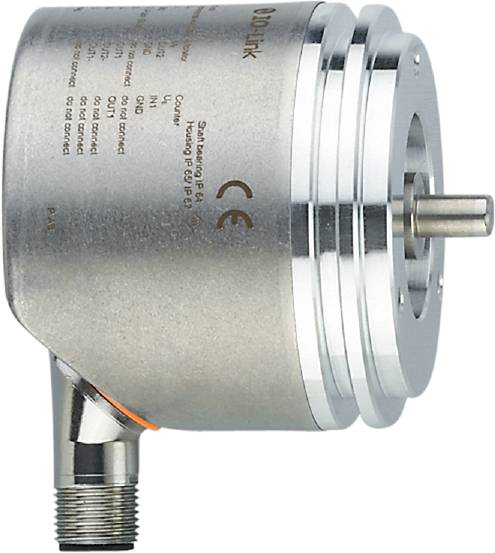

ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). RUP500 Magnético Brida síncrona

ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). RUP500 Magnético Brida síncrona-0
Similar a la imagen
Tipo de producto
Transmisor giratorio de impulsos
ejecución
Incremental
Tensión de servicio mín.
4.75 V/DC
Tensión de servicio máx.
30 V/DC
conexión
M12
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 13/11
Vendido y enviado por  Conrad Electronic
Número
Total (315,13 € / Unidad)
315,13 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Codificador rotativo de onda completa ifm RUP500

  • Configurable como codificador rotatorio, monitor de velocidad o contador.
  • Pantalla LED de fácil lectura con indicador alterno rojo-verde.
  • Alta resistencia a golpes y vibraciones gracias al principio de escaneo magnético.
  • Resolución programable libremente de 1 a 10.000.
  • Comunicación y parametrización sencillas a través de IO-Link.

Especificaciones técnicas

  • Dimensiones [mm]: Ø 58 / L = 64
  • Sistema de escaneo: magnético
  • Pantalla: Pantalla de 10 segmentos, rojo/verde, configurable en 4 dígitos; 2 LED amarillos; 5 LED verdes.
  • Resolución: 1...10000; (configurable; configuración de fábrica: 1024) líneas
  • Principio de funcionamiento de los codificadores rotativos: Incremental
  • Precisión del ángulo del codificador rotatorio [°]: 0,1
  • Revisión de IO-Link: 1.1
  • Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
  • Temperatura ambiente-1 [°C]: -40...85
  • Aplicación: Codificador rotatorio; monitor de velocidad; contador
  • Brida de montaje: Brida Synchro
  • Tensión de funcionamiento [V]: 4,75...30 V CC
  • Temperatura de referencia para el par [°C]: 20
  • Versión eléctrica: HTL/TTL
  • Peso [g]: 437.000
  • Interfaz de comunicación: IO-Link
  • Protección contra cortocircuitos: sí
  • Temperatura de almacenamiento [°C]: -40...85
  • Máx. Par inicial [Nm]: 1
  • Máx. Velocidad eléctrica [rpm]: 12000
  • Máx. Velocidad mecánica [rpm]: 12000
  • Máx. Carga axial del eje en el extremo del eje [N]: 40
  • Máx. Carga radial del eje en el extremo del eje [N]: 60
  • Humedad relativa máxima permitida [%]: 95; (no se permite la condensación)
  • Tiempo mínimo de ciclo del proceso [ms]: 2,3
  • MTTF: 218
  • Opciones de parametrización: Codificador rotatorio; Resolución; Dirección de rotación; HTL; TTL; Monitor de velocidad; Resolución
  • Desfase A y B [°]: 90
  • Punto de retorno rP - monitor de velocidad_singular [Hz]: -166,7...166,6
  • Punto de desconexión rP - monitor de velocidad_singular [rpm]: -9999...9994
  • Frecuencia de conmutación [kHz]: 1000
  • Punto de conmutación SP - Monitor de velocidad singular [Hz]: -166,6...166,7
  • Punto de conmutación SP - Monitor de velocidad singular [rpm]: -9994...9999
  • Clase de protección: IP 65; (Lado de la carcasa: IP 67; Lado del eje: IP 64)
  • Clase de protección III
  • Modo SIO: sí
  • Conector: Disposición de pines: 0095 - Conector: 1 x M12, radial, también utilizable axialmente; Codificación: A; Cuerpo del mango: acero inoxidable; Longitud máxima del cable: 100 m; (IO-Link: máx. 20 m)
  • Consumo de corriente [mA]:< 350
  • Protección contra polaridad inversa: sí
  • Código de área - contador_singular: 1...9999
  • Diseño del eje: Eje macizo
  • Diámetro del eje [mm]: 6
  • Material del eje: acero inoxidable
Tipo de producto

Transmisor giratorio de impulsos

tipo

RUP500

ejecución

Incremental

tecnología

Magnético

Tensión de servicio mín.

4.75 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

4.75 - 30 V/DC

las interfaces

IO-Link

conexión

M12

La longitud del cable

100 m

Orientación (conexión)

Radial

características especiales

Indicación LED

Pasos por vuelta

10000

Número máximo de pulsos por vuelta

10000

Tipo de brida (modelo)

Brida síncrona

Tipo de eje

Eje macizo

eje Ø

6 mm

Material (brida)

Aluminio

Material (eje)

Acero inoxidable

Material de la carcasa

Acero inoxidable

Precisión

0.1°

min temperatura.

-40 °C

Máx. Temperatura

85 °C

IP65

longitud

64 mm

diámetro

58 mm

Dimen.

(Ø x Lon.) 58 mm x 64 mm

Conforme a la normativa RoHS

Sí

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3320760 ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). RUP500 Magnético Brida síncrona

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3320760 ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). RUP500 Magnético Brida síncrona

Descripción

Codificador rotativo de onda completa ifm RUP500
