ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). ROP524 Magnético 58.5 mm Piece

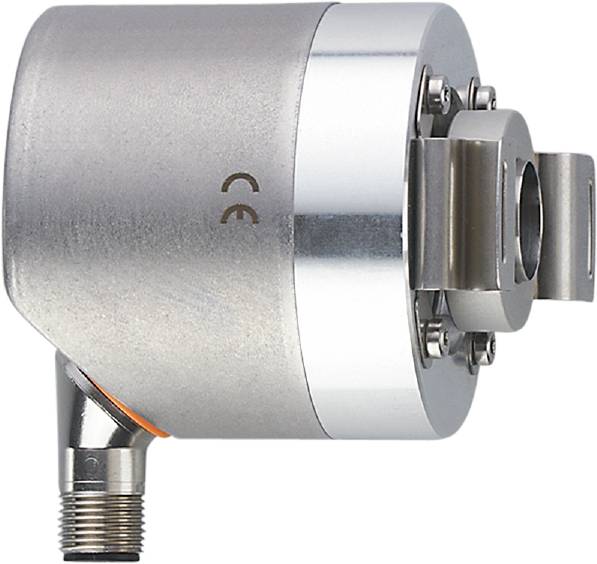

ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). ROP524 Magnético 58.5 mm Piece-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Transmisor giratorio de impulsos
ejecución
Incremental
Tensión de servicio mín.
4.75 V/DC
Tensión de servicio máx.
30 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 13/11
Vendido y enviado por  Conrad Electronic
Número
Total (335,29 € / Unidad)
335,29 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Codificador rotativo de eje hueco abierto de un solo lado ifm ROP524

  • Codificador rotativo de eje hueco abierto de un solo lado
  • Diámetro del eje: 15,875 mm
  • Resolución 1...10000
  • IO-Link
  • Conector M12

Especificaciones técnicas

  • Dimensiones [mm]: Ø 58,5 / L = 69
  • Sistema de escaneo: magnético
  • Pantalla: Pantalla de 10 segmentos, rojo/verde, configurable en 4 dígitos; 2 LED amarillos; 5 LED verdes.
  • Resolución: 1...10000; (configurable; configuración de fábrica: 1024) líneas
  • Principio de funcionamiento de los codificadores rotativos: Incremental
  • Precisión del ángulo del codificador rotatorio [°]: 0,1
  • Revisión de IO-Link: 1.1
  • Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
  • Temperatura ambiente-1 [°C]: -40...85
  • Aplicación: Codificador rotatorio; monitor de velocidad; contador
  • Brida de montaje: Ø 58,5 mm
  • Tensión de funcionamiento [V]: 4,75...30 V CC
  • Temperatura de referencia para el par [°C]: 20
  • Profundidad de instalación del eje [mm]: 27
  • Versión eléctrica: HTL/TTL
  • Peso [g]: 465.500
  • Interfaz de comunicación: IO-Link
  • Protección contra cortocircuitos: sí
  • Temperatura de almacenamiento [°C]: -40...85
  • Máx. Par inicial [Nm]: 2
  • Desajuste axial máximo del eje [mm]: 0,5
  • Máx. Velocidad eléctrica [rpm]: 12000
  • Máx. Velocidad mecánica [rpm]: 12000
  • Humedad relativa máxima permitida [%]: 95; (no se permite la condensación)
  • Tiempo mínimo de ciclo del proceso [ms]: 2,3
  • MTTF: 218
  • Opciones de parametrización: Codificador rotatorio; Resolución; Dirección de rotación; HTL; TTL; Monitor de velocidad; Resolución
  • Desfase A y B [°]: 90
  • Punto de retorno rP - monitor de velocidad_singular [Hz]: -166,7...166,6
  • Punto de desconexión rP - monitor de velocidad_singular [rpm]: -9999...9994
  • Frecuencia de conmutación [kHz]: 1000
  • Punto de conmutación SP - Monitor de velocidad singular [Hz]: -166,6...166,7
  • Punto de conmutación SP - Monitor de velocidad singular [rpm]: -9994...9999
  • Clase de protección: IP 65; (Lado de la carcasa: IP 67; Lado del eje: IP 65)
  • Clase de protección III
  • Modo SIO: sí
  • Conector: Disposición de pines: 0095 - Conector: 1 x M12, radial, también utilizable axialmente; Codificación: A; Cuerpo del mango: 1.4401 (acero inoxidable / 316); Longitud máxima del cable: 100 m; (IO-Link: máx. 20 m)
  • Consumo de corriente [mA]:< 350
  • Protección contra polaridad inversa: sí
  • Código de área - contador_singular: 1...9999
  • Diseño del eje: eje hueco abierto en un extremo.
  • Diámetro del eje [mm]: 15,875
  • Material del eje: acero inoxidable
Tipo de embalaje

Piece

Tipo de producto

Transmisor giratorio de impulsos

tipo

ROP524

ejecución

Incremental

tecnología

Magnético

Tensión de servicio mín.

4.75 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

4.75 - 30 V/DC

las interfaces

IO-Link

conexión

M12

Orientación (conexión)

Radial

características especiales

Indicación LED

Pasos por vuelta

1024

Número máximo de pulsos por vuelta

10000

Ø de la brida

58.5 mm

Tipo de eje

Eje hueco

Profundidad de los ejes

27 mm

eje Ø

15.875 mm

Material (brida)

Aluminio

Material (eje)

Acero inoxidable

Material de la carcasa

Acero inoxidable

Precisión

0.1°

min temperatura.

-40 °C

Máx. Temperatura

85 °C

IP65

longitud

69 mm

diámetro

58.5 mm

Dimen.

(Ø x Lon.) 58.5 mm x 69 mm

Conforme a la normativa RoHS

Sí

Contenido

1 UD(S).

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 3320900 ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). ROP524 Magnético 58.5 mm Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3320900 ifm Electronic Incremental Transmisor giratorio de impulsos 1 UD(S). ROP524 Magnético 58.5 mm Piece

Descripción

Codificador rotativo de eje hueco abierto de un solo lado ifm ROP524

Este texto es el resultado de una traducción automática.
