ifm Electronic Absoluto Transmisor giratorio de impulsos 1 UD(S). RM9000 Brida síncrona

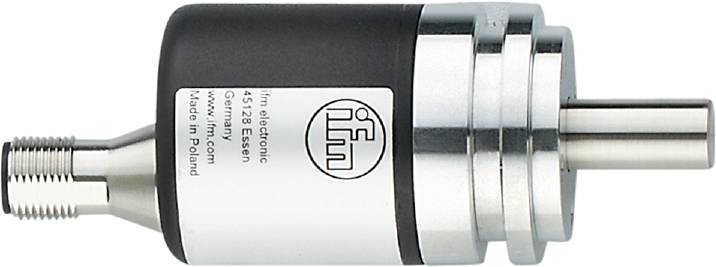

ifm Electronic Absoluto Transmisor giratorio de impulsos 1 UD(S). RM9000 Brida síncrona-0
Similar a la imagen
Tipo de producto
Transmisor giratorio de impulsos
ejecución
Absoluto
Tensión de servicio mín.
9 V/DC
Tensión de servicio máx.
30 V/DC
conexión
M12
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 16/11
Vendido y enviado por  Conrad Electronic
Número
Total (419,00 € / Unidad)
419,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Codificador rotativo de onda completa multivuelta ifm RM9000

  • Codificador rotativo multivuelta de eje completo
  • Diámetro del eje: 10 mm
  • PODER
  • Conector M12

Especificaciones técnicas

  • Dimensiones [mm]: Ø 36,5 / L = 100
  • Indicación: Modo preoperacional: LED verde; Modo operacional: LED verde intermitente; Mensaje de error: LED rojo intermitente
  • Resolución: 4096 pasos; 4096 revoluciones; 24 bits
  • Principio de funcionamiento de los codificadores rotativos: Absoluto
  • Precisión del ángulo del codificador rotatorio [°]: 0,08
  • Temperatura ambiente-1 [°C]: -40...85
  • Brida de montaje: Brida Synchro
  • Tensión de funcionamiento [V]: 9...30 CC; ("clase de alimentación 2" según cULus)
  • Temperatura de referencia para el par [°C]: 20
  • Tipo de código: binario
  • Peso [g]: 270.900
  • Interfaz de comunicación: CAN
  • Protección contra cortocircuitos: sí
  • Máx. Par inicial [Nm]: 5
  • Máx. Velocidad mecánica [rpm]: 6000
  • Máx. Carga axial del eje en el extremo del eje [N]: 180
  • Máx. Carga radial del eje en el extremo del eje [N]: 180
  • MTTF: 240
  • Opciones de parametrización: parámetros CAN; escalado; preajuste; velocidad de transmisión; dirección de rotación; ID de nodo
  • Protocolo - CAN: CANopen
  • Marca de certificación (casos especiales): CCC
  • Clase de protección: IP 68; IP 69K
  • Clase de protección III
  • Conector: Disposición de pines: 0063 - Conector: 1 x M12, axial; Codificación: A
  • Consumo de corriente [mA]:< 100; ((10V CC) ; ≤ 50 (24V CC))
  • Tipo de rotación: Multivuelta
  • Protección contra polaridad inversa: sí
  • Versión - CAN: DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0
  • Diseño del eje: Eje macizo
  • Diámetro del eje [mm]: 10
  • Material del eje: 1.4104 (acero)
Tipo de producto

Transmisor giratorio de impulsos

tipo

RM9000

ejecución

Absoluto

Tensión de servicio mín.

9 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

9 - 30 V/DC

las interfaces

CAN

conexión

M12

Orientación (conexión)

Axial

características especiales

Indicación LED

Número de giros

4096

Pasos por vuelta

4096

Número máximo de pulsos por vuelta

4096

Tipo de brida (modelo)

Brida síncrona

Tipo de eje

Eje macizo

eje Ø

10 mm

Material (brida)

Aluminio

Material (eje)

Acero

Precisión

0.08°

min temperatura.

-40 °C

Máx. Temperatura

85 °C

IP68

IP69K

longitud

100 mm

diámetro

36.5 mm

Dimen.

(Ø x Lon.) 36.5 mm x 100 mm

Conforme a la normativa RoHS

Sí

Contenido

1 UD(S).

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 3320953 ifm Electronic Absoluto Transmisor giratorio de impulsos 1 UD(S). RM9000 Brida síncrona

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3320953 ifm Electronic Absoluto Transmisor giratorio de impulsos 1 UD(S). RM9000 Brida síncrona

Descripción

Codificador rotativo de onda completa multivuelta ifm RM9000

Este texto es el resultado de una traducción automática.
