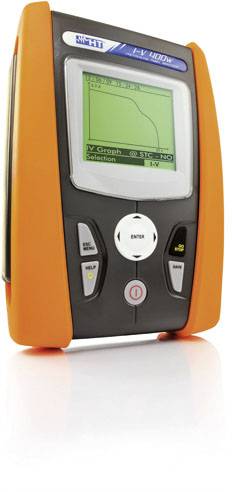

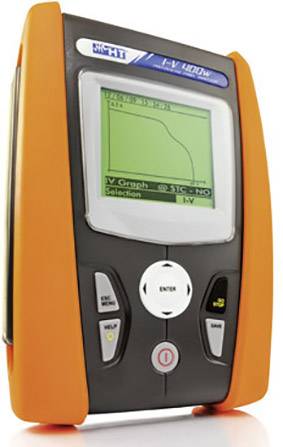

HT Instruments I-V400w Multímetro fotovoltaico Digital Pantalla gráfica

Determinación de la curva característica corriente-tensión de módulos fotovoltaicos individuales, así como de una cadena de módulos de hasta 1000 V y 15 A. Con solo pulsar un botón, la potencia de corriente (MPP), la potencia pico, la corriente de cortocircuito y la tensión de circuito abierto se muestran en la pantalla gráfica en cuestión de segundos y se convierten automáticamente a condiciones de prueba estándar (STC).
Las curvas características medidas, convertidas a STC, también se muestran y se comparan con las curvas características especificadas por el fabricante. Esto permite extraer conclusiones inmediatas sobre el estado de calidad actual de los módulos fotovoltaicos. Los datos de medición y las curvas características se pueden guardar en el I-V400w después de la medición con 3 números de referencia (planta, cadena, número de módulo) y un comentario de texto adicional, y transferirse al PC o iPad/tableta a través de la interfaz con aislamiento óptico o a través de WLAN para su posterior procesamiento (protocolo).
El usuario puede ampliar o actualizar en cualquier momento una base de datos que contiene los datos clave de los módulos fotovoltaicos más comunes, directamente o a través de la interfaz del PC, utilizando el software TOPVIEW.
Las siguientes mediciones se muestran directamente en la pantalla del I-V400w:
· Potencia máxima (en condiciones estándar de prueba) y potencia medida actualmente (MPP).
· Corriente de cortocircuito Isc y tensión de circuito abierto Uoc, así como Impp y Umpp.
· Factor de relleno FF en %
· Representación gráfica de las curvas características IU y PWR para motores OPC y STC.
· El resultado general de la prueba es OK/NOK.
