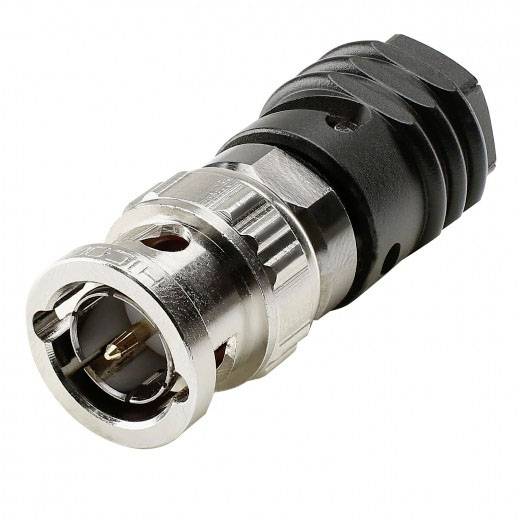

Hicon BNC0.8/3.7-6G-SM BNC0.8/3.7-6G-SM Clavija de conexión BNC 75 Ω 1 UD(S). Single

En el enchufe, atorníllelo, ¡listo!
¡Montaje sencillo sin herramienta de engarce!

El nuevo conector HICON - BNC0.8 / 3.7-SM utiliza un nuevo y revolucionario sistema enchufable, que simplifica enormemente el montaje de cables BNC y RG. Ya no necesita una herramienta de engarzado voluminosa, simplemente monte el conector a mano o con la ayuda de dos llaves (tamaño 12 mm y 13 mm) a un cable de video 0.8 / 3.7 (por ejemplo, SOMMER CABLE VECTOR 600-0162). El conector HICON-BNC BNC0.8 / 3.7-SM transmite el estándar de video 3G y 6G.

1. Pase la tapa del extremo sobre la cubierta del cable 2. Aísle el cable con un dispositivo pelador (p. Ej., Una herramienta peladora WAA) o un cuchillo afilado 3. Retire las hebras que sobresalen del blindaje trenzado 4. Empuje el cable en el conector hasta el tope del aislamiento de modo que el pie de engarzado se deslice debajo de la pantalla o la chaqueta al mismo tiempo 5. Cierre la tapa del extremo girándola en el sentido de las agujas del reloj hasta que encaje en su lugar 6. Dependiendo de la cobertura de la pantalla, la tapa del extremo se puede bloquear a mano o con una llave adicional de 12 mm y 13 mm.

Este texto ha sido traducido por máquina.
