Name: GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arb
Brand: GW Instek
SKU: 1601379
Availability: BackOrder

GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arb-0

GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arb-1

GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arb-2

1/3

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 06/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (1474,79 € / Unidad)

1474,79 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Generador de funciones arbitrarias AFG-3021

Ancho de banda 1 µHz - 20 MHz
Generador arbitrario 200 MSa / s
Generación de señal digital directa (DDS)

Especificaciones técnicas

Modulación AM / FM / PWM: 2 mHz - 20 kHz
Modulación FSK: 2 mHz - 100 kHz
Resolución de pantalla (RGB): 480 x 272 píxeles
Desplazamiento: 10 mVpp - 10 Vpp
Memoria de curvas: 1 MPt
Impedancia: 50 Ω
Resolución: 1 µHz
Pantalla: LCD gráfico a color de 10,9 cm
Función de barrido

formulario de salida de señal: Sinusoidal / Cuadrado / Rampa / Pulso / Ruido / DC / Sin (x) / x / Exp Rise-Fall / Rampa negativa / Señal arbitraria

Tipo de producto: Generador de funciones de red

Intervalo de frecuencia: 1 µHz - 20 MHz

Formas de salida de señal: Seno
Rectángulo
Triángulo
Pulso
Ruido
Arbitrario

Sine Rango de frecuencia: 1 µHz - 20 MHz

área de frecuencia rectángulo: 1 µHz - 20 MHz

Tiempo de subida, rectángulo: <8 ns

visualización: LCD

Rango de frecuencia Triángulo: 1 µHz - 1 MHz

: Estándar de fábrica (sin certificado)

modulación interna: AM / FM / FSK / PWM

modulación externa: AM / FM / FSK / PWM

Gatillo (síncrono): TTL

Dimen.: (Anch. x Alt.) 265 mm x 107 mm

Peso: 4 kg

número de canales: 1 canales

Frecuencia (máx.): 20 MHz

Frecuencia (mín.): 1 µHz

características especiales: Modulación

Anchura: 265 mm

Altura: 107 mm

las interfaces: RS-232
USB

Fuente de alimentación: Alimentación por red

tipo: AFG-3021

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

Calibrado según

Formas de salida de señal

Sine Rango de frecuencia

GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arbitrario

N.º artículo:1601379

Entrega Vie. 06/11

Enviado por Conrad Electronic

Este artículo

Estándar de fábrica (sin certificado)

Seno

1 µHz - 20 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

1474,79 €^*

GW Instek AFG-3022 Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario, Triángulo, Pulso, Ruido, Rectángulo, Seno

N.º artículo:1601380

Disponible en breve

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

Arbitrario

1 µHz - 20 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

2222,69 €^*

GW Instek AFG-3031 Generador de funciones de red 1 µHz - 30 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arbitrario

N.º artículo:1601381

Disponible en breve

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

Seno

1 µHz - 30 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

1592,44 €^*

GW Instek AFG-3032 Generador de funciones de red 1 µHz - 50 MHz 2 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arbitrario

N.º artículo:1601382

Entrega Vie. 06/11

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

Seno

1 µHz - 30 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

2461,34 €^*

GW Instek AFG-3051 Generador de funciones de red 1 µHz - 50 MHz 2 canales Arbitrario, Seno, Triángulo, Rectángulo, Ruido, Pulso

N.º artículo:123741

Entrega Vie. 06/11

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

Arbitrario

1 µHz - 50 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

1962,18 €^*

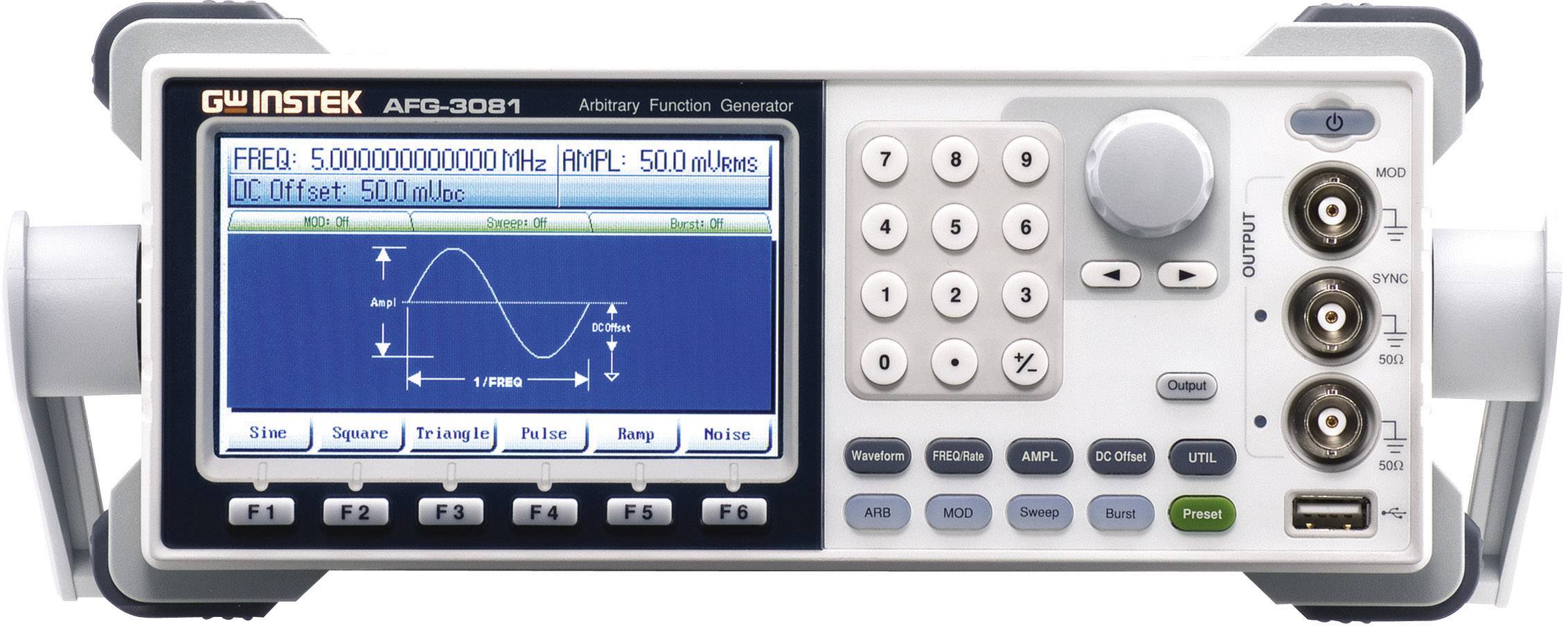

GW Instek AFG-3081 Generador de funciones de red 1 µHz - 80 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arbitrario

N.º artículo:123759

Disponible en breve

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

Seno

1 µHz - 80 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

2940,34 €^*

GW Instek AFG-3031 Generador de funciones de red Calibrado según (ISO) 1 µHz - 30 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arbitrario

N.º artículo:2387437

No disponible

Enviado por Conrad Electronic

ISO

Seno

1 µHz - 30 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

GW Instek AFG-3032 Generador de funciones de red Calibrado según (ISO) 1 µHz - 50 MHz 2 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arbitrario

N.º artículo:2387438

No disponible

Enviado por Conrad Electronic

ISO

Seno

1 µHz - 30 MHz

Unidad(es)

Mín.: 1

Múltiplos: 1

Documentos y descargas

Ficha técnica

Ficha técnica 1601379 GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arb

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1601379 GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arb

Información

Información 1601379 GW Instek AFG-3021 Generador de funciones de red 1 µHz - 20 MHz 1 canales Seno, Rectángulo, Triángulo, Pulso, Ruido, Arb

Descripción

El generador de funciones AFG-3021 con generación de señal digital directa (DDS) ofrece un ancho de banda de 20 MHz. El equipo incluye las señales estándar sinusoidal, cuadrada, rampa, pulso, ruido, CC, Sin (x) / x, subida exponencial, caída exponencial, rampa negativa y forma de onda arbitraria de 200 MSa / s. También están disponibles las funciones de modulación, barrido y ráfaga AM / FM / PWM / FSK. El monitor gráfico en color LCD de 10,9 cm muestra todos los parámetros y configuraciones, así como la forma de onda. Se puede utilizar una interfaz USB para control remoto con una computadora. La forma de onda arbitraria se puede generar utilizando el software de PC® de descarga gratuita y se puede transferir al generador a través de USB. En conexión con los osciloscopios de almacenamiento de la serie GDS-3000, es posible regenerar digitalmente una señal medida (DWR).

Este texto ha sido traducido por máquina.

Modelo

Anfitrión USB
Relación de pulso / pausa ajustable para señales de onda cuadrada
Ajuste de los parámetros de la forma de onda a través del teclado y el botón giratorio
Visualización simultánea de parámetros y forma de onda (WYSIWYG)
10 configuraciones de ubicaciones de memoria
10 memorias de forma de onda no volátiles de 1 Mpts
Ayuda en pantalla.
Este texto ha sido traducido por máquina.

Volumen de suministro

Cable de medida (BNC - BNC)
Cable de red
Instrucciones de funcionamiento (GB)
Instrucciones breves

Observaciones

El software de PC® para crear la señal arbitraria está disponible en el área de descargas de Internet.
