Name: GW Instek AFG-2105 Generador de funciones de red 0.1 Hz - 5 MHz 1 canales Arbitrario, Seno, Rectángulo, Ruido, Triángulo
Brand: GW Instek
SKU: 123763
Availability: InStock

GW Instek AFG-2105 Generador de funciones de red 0.1 Hz - 5 MHz 1 canales Arbitrario, Seno, Rectángulo, Ruido, Triángulo-0

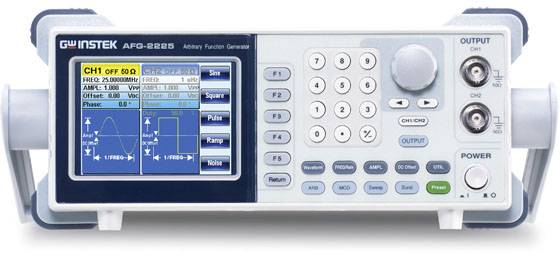

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Jue. 29/10

4 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (340,34 € / Unidad)

340,34 €

más el IVA aplicable

Envío gratuito

Solo quedan 4 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Artículo alternativo de VOLTCRAFT

VOLTCRAFT FG-1302 Generador de funciones de red 1 µHz - 30 MHz 2 canales Arbitrario

Entrega inmediata Jue. 29/10

Enviado por Conrad Electronic

193,27 €

más el IVA aplicable más

Características y detalles

Generador de funciones arbitrarias AFG-2105

Ancho de banda 0,1 Hz - 5 MHz
Generador arbitrario 20 MSa / s
Generación de señal digital directa (DDS)

Especificaciones técnicas

Modulación AM / FM / FSK: 2 mHz - 20 kHz
Desplazamiento: ± 5 Vp
Memoria de curva: 4 kPt
Impedancia: 50 Ω
Resistencia de entrada: 1 MΩ // 150 pF
Resolución: 0,1 Hz
Pantalla: LCD a color de 8,89 cm

formulario de salida de señal: Seno / cuadrado / rampa / ruido / señal arbitraria

Tipo de producto: Generador de funciones de red

Intervalo de frecuencia: 0.1 Hz - 5 MHz

Formas de salida de señal: Arbitrario
Seno
Rectángulo
Ruido
Triángulo

Sine Rango de frecuencia: 0.1 Hz - 5 MHz

área de frecuencia rectángulo: 0.1 Hz - 5 MHz

Tiempo de subida, rectángulo: 25 ns

visualización: LCD

Rango de frecuencia Triángulo: 0.1 Hz - 1 MHz

: Estándar de fábrica (sin certificado)

Función móvil: 0,1 Hz - 5 MHz

modulación interna: AM / FM / FSK

Gatillo (síncrono): TTL

medición de frecuencia externa: 5 Hz - 150 MHz

Dimen.: (Anch. x Alt.) 266 mm x 107 mm

Peso: 3.2 kg

número de canales: 1 canales

Frecuencia (máx.): 5 MHz

Frecuencia (mín.): 0.1 Hz

características especiales: Modulación

Anchura: 266 mm

Altura: 107 mm

las interfaces: USB

Fuente de alimentación: Alimentación por red

tipo: AFG-2105

Documentos y descargas

Ficha técnica

Ficha técnica 123763 GW Instek AFG-2105 Generador de funciones de red 0.1 Hz - 5 MHz 1 canales Arbitrario, Seno, Rectángulo, Ruido, Triángulo

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 123763 GW Instek AFG-2105 Generador de funciones de red 0.1 Hz - 5 MHz 1 canales Arbitrario, Seno, Rectángulo, Ruido, Triángulo

Declaración de conformidad

Declaración de conformidad 123763 GW Instek AFG-2105 Generador de funciones de red 0.1 Hz - 5 MHz 1 canales Arbitrario, Seno, Rectángulo, Ruido, Triángulo

Descarga

Descarga 123763 GW Instek AFG-2105 Generador de funciones de red 0.1 Hz - 5 MHz 1 canales Arbitrario, Seno, Rectángulo, Ruido, Triángulo

Descripción

El generador de funciones AFG-2105 con generación de señal digital directa (DDS) ofrece un ancho de banda de 5 MHz. El equipo incluye las señales estándar sinusoidal, cuadrada, rampa, ruido y forma de onda arbitraria de 20 MSa / s con resolución vertical de 10 bits. Las funciones de contador de frecuencia, barrido y modulación AM / FM / FSK también están disponibles. El monitor LCD en color de 8,89 cm muestra todos los parámetros y configuraciones de forma de onda. Se puede utilizar una interfaz USB para control remoto con una computadora. La forma de onda arbitraria se puede generar utilizando el software de PC® de descarga gratuita y se puede transferir al generador a través de USB.

Este texto ha sido traducido por máquina.

Modelo

pulso ajustable / relación de pausa para la señal de onda cuadrada
Ajuste de los parámetros de forma de onda a través del teclado y el botón giratorio
Visualización simultánea de amplitud, desviación y una función variable en la pantalla
10 ubicaciones de memoria de ajuste
10 no volátil 4 kpts memoria de forma de onda.
Este texto ha sido traducido por máquina.

Volumen de suministro

2 cables de medición (BNC - BNC)
Cable de red
Instrucciones de funcionamiento (GB)
Instrucciones breves

Observaciones

El software para PC ® para crear la señal arbitraria se encuentra en la zona de descargas en Internet.
