Name: Gossen Metrawatt Z525F METRALINE PRO-TYP EM I Adaptador de prueba 1 UD(S).
Brand: Gossen Metrawatt
SKU: 2240020
Availability: InStock

Gossen Metrawatt Z525F METRALINE PRO-TYP EM I Adaptador de prueba 1 UD(S).-0

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mar. 03/11

141 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (575,63 € / Unidad)

575,63 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

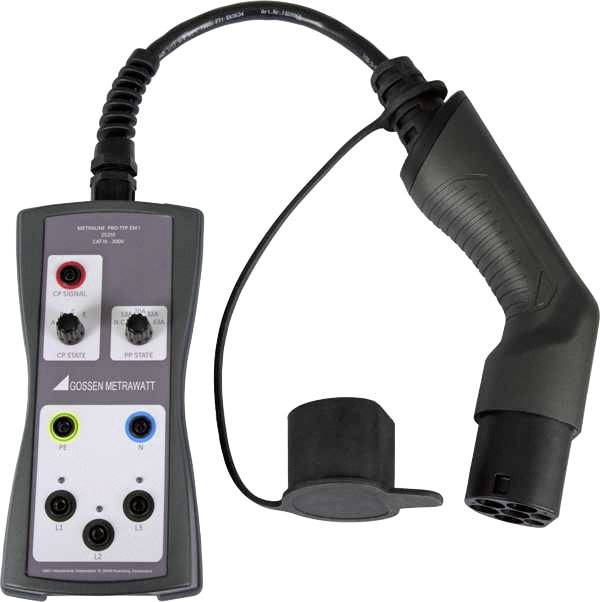

Adaptador de prueba monofásico y trifásico para probar puntos de carga electrónica METRALINE PRO-TYP EM I

Adaptador de prueba monofásico y trifásico para comprobar la eficacia de las medidas de protección
en los puntos de recarga electrónica con Profitest Master, simulación de
vehículos eléctricos conectados ficticiamente, así como la simulación de la
Corriente nominal de los equipos de carga según IEC 61851-1
Simulación de vehículos (CP)
Los estados del vehículo A, B, C y E se establecen mediante interruptores giratorios
Simulación de cables (PP)
las diferentes codificaciones para los cables de carga con 13 A, 20 A,
32 A y 63 A, así como "sin cable conectado"
se puede simular mediante interruptores giratorios
Simulación de fallas
Simulación de un cortocircuito entre CP y PE
mediante interruptor giratorio
Visualización de las tensiones de fase mediante LED
Dependiendo de la estación de carga electrónica, pueden estar activas una o tres fases
Prueba de estaciones de carga electrónica con un cable de carga conectado permanentemente
a través del pin de prueba CP extendido
Conector CP para evaluar la señal PWM
METRALINA PRO-TIPO EM I:
La conexión de los cables de medición del Profitest Master se realiza mediante enchufes de seguridad de 4 mm (L1, L2, L3, N, PE).
Este texto es el resultado de una traducción automática.

Especificaciones técnicas

Tipo de producto: Adaptador de prueba

Compatible con la marca (accesorios para medidores): Gossen Metrawatt

Peso: 750 g

categoría de medición: CAT III 300 V

Compatible con: GMC-I Profitest

Anchura: 105 mm

Altura: 53 mm

longitud: 210 mm

tipo: METRALINE PRO-TYP EM I

UKCA: Irrelevante

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2240020 Gossen Metrawatt Z525F METRALINE PRO-TYP EM I Adaptador de prueba 1 UD(S).

Modelo

Funciones
Simulación de vehículos (CP)
Según IEC 61851, se pueden simular los estados A, B, C y E. Los distintos estados del vehículo se muestran a través del
Conjunto de interruptor giratorio.
Estado A ningún vehículo conectado
Estado B Vehículo conectado pero no listo para cargar
Vehículo en estado C conectado y listo para cargar,
No se requiere ventilación del área de carga
Estado E Error - cortocircuito CP - PE a través de diodo interno
Simulación de cables (PP)
Se pueden simular las diferentes codificaciones para cables de carga de 13 A, 20 A, 32 A y 63 A. Además, es
posible simular el estado "sin cable".
Los diversos cables de carga se simulan cambiando varias resistencias entre PP y PE utilizando el
Interruptor giratorio. Según IEC 61851, son posibles los siguientes valores:
Sin cable 0 Ω
Cable de 13 A 1,5 kΩ
Cable de 20 A 680 Ω
Cable de 32 A 220 Ω
63 A cable 100 Ω

Volumen de suministro

1x adaptador de prueba PRO-TYP EM I
1x manual de instrucciones

Descripción

Modelo

Funciones
Simulación de vehículos (CP)
Según IEC 61851, se pueden simular los estados A, B, C y E. Los distintos estados del vehículo se muestran a través del
Conjunto de interruptor giratorio.
Estado A ningún vehículo conectado
Estado B Vehículo conectado pero no listo para cargar
Vehículo en estado C conectado y listo para cargar,
No se requiere ventilación del área de carga
Estado E Error - cortocircuito CP - PE a través de diodo interno
Simulación de cables (PP)
Se pueden simular las diferentes codificaciones para cables de carga de 13 A, 20 A, 32 A y 63 A. Además, es
posible simular el estado "sin cable".
Los diversos cables de carga se simulan cambiando varias resistencias entre PP y PE utilizando el
Interruptor giratorio. Según IEC 61851, son posibles los siguientes valores:
Sin cable 0 Ω
Cable de 13 A 1,5 kΩ
Cable de 20 A 680 Ω
Cable de 32 A 220 Ω
63 A cable 100 Ω
