Name: Metrel 20993213 A 1532 XA Adaptador 1 UD(S).
Brand: Metrel
SKU: 2536241
Availability: InStock

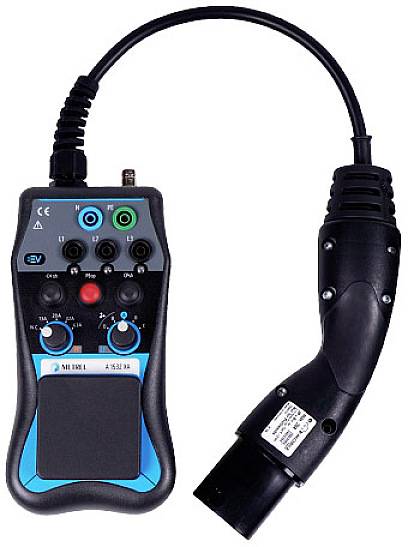

Metrel 20993213 A 1532 XA Adaptador 1 UD(S).-0

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

16 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (520,17 € / Unidad)

520,17 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Adaptador

Compatible con la marca (accesorios para medidores): Metrel

Peso: 900 g

Anchura: 70 mm

Altura: 100 mm

longitud: 200 mm

tipo: A 1532 XA

Documentos y descargas

Ficha técnica

Ficha técnica 2536241 Metrel 20993213 A 1532 XA Adaptador 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2536241 Metrel 20993213 A 1532 XA Adaptador 1 UD(S).

Descripción

El adaptador A 1532 EVSE XA es adecuado para realizar pruebas de seguridad eléctrica y de funcionamiento de los puntos de recarga para vehículos eléctricos (EVSE) junto con los equipos de prueba de planta METREL compatibles. Está diseñado para probar fuentes de alimentación de vehículos eléctricos de modo 3 con conector de tipo 2. La versión XA admite pruebas de carga trifásicas de hasta 13 A, así como varios tipos de fallas, incluyendo "PE abierto". Mediante las secuencias automáticas Metrel AutoSequences®, predefinidas en los nuevos comprobadores multifunción, se puede probar la estación de carga EVSE completa (paso a paso) tanto eléctrica como funcionalmente con solo pulsar un botón. MESM se puede utilizar para crear un informe profesional basado en la estación.

Este texto es el resultado de una traducción automática.

Modelo

movilidad eléctrica
Energía renovable y carga de coches
Diseño y pruebas de EVSE
mediciones de EVSE
Piloto de proximidad 0-64
Steuerpilot especifica los ajustes de impedancia de línea para la estación de carga.
Impedancia del bucle de falla para la estación de carga
Prueba funcional del piloto de proximidad
Prueba funcional del control del piloto
Prueba de aislamiento para estación de carga
Prueba de estación de carga monofásica
Prueba monofásica a través de la toma
Prueba de estación de carga trifásica
Simulación de cortocircuito en diodos
Simulación de falla abierta de PE
Simulación de error corto de CP (estado E)
Prueba de carga de hasta 13 A
AUTOSEQUENCE EVSE
Salidas tipo banana para la conexión a un dispositivo de prueba de planta trifásica;
Visualización del voltaje en la salida del cargador para vehículos eléctricos;
Interruptor selector para la resistencia piloto de proximidad para simular la presencia de cables de vehículos eléctricos y detectar la corriente nominal;
Interruptor selector para la resistencia del piloto de control para simular el estado de un vehículo eléctrico;
Salida de toma para conexión a un dispositivo de prueba de sistema monofásico (fase 1, neutro, PE);
Conector tipo 2 para conexión EVSE;
Soporte para interruptor diferencial de 6 mA;
Soporte para pruebas funcionales;
Compatibilidad con EVSE AUTO SEQUENCE®
Creación de informes MESM
Pruebas de carga con hasta 13 A en la toma de corriente (monofásica) o en tomas tipo banana (trifásicas);
Simulación de fallos por cortocircuito de diodo, cortocircuito PE-CP y circuito abierto de PE; conector de salida BNC para monitorización de la señal CP.
Instalación del edificio NS
Competencias de EISinsp: Inspección de seguridad de instalaciones eléctricas de baja tensión.
Competencias de EISc: Seguridad de las instalaciones eléctricas de baja tensión para empresas constructoras y personal de mantenimiento.
IEC/EN 61557 Seguridad eléctrica en redes de baja tensión de hasta 1000 V CA y 1500 V CC - Equipos para ensayar, medir o supervisar medidas de protección - Serie
Equipos para la alimentación de vehículos eléctricos
Competencias de EVSE: Seguridad de los sistemas de suministro de energía para vehículos eléctricos.
Conductividad IEC/EN 61851 Sistema de carga para vehículos eléctricos
