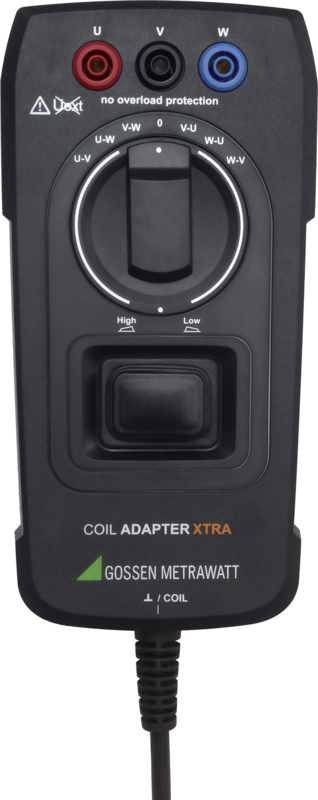

Name: Gossen Metrawatt Z270M Z270M Adaptador 1 UD(S).
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

Gossen Metrawatt Z270M Z270M Adaptador 1 UD(S).-0

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mar. 03/11

4 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (550,42 € / Unidad)

550,42 €

más el IVA aplicable

Envío gratuito

Solo quedan 4 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Adaptador de BOBINA XTRA para pruebas de vueltas cortas en combinación con la serie Metrahit IM

Adaptador para detección de fallas entre vueltas en inductancias de 10 microH a 5 H
El adaptador de bobina XTRA permite la medición semiautomática de cortocircuitos entre vueltas junto con los siguientes multímetros:
METRAHITO EN XTRA
METRAHITO EN E-DRIVE
Aplicaciones
Si ocurre un problema con una máquina eléctrica, puede deberse a una causa eléctrica o mecánica. Eléctricamente, estos son errores en los devanados o el control o la electrónica. La medición de la resistencia de aislamiento detecta fallas de aislamiento entre los devanados y la carcasa. La forma más fácil de reconocer las fallas entre vueltas dentro de un devanado es comparar las propiedades eléctricas de los devanados de máquinas multifásicas entre sí. Con el METRAHIT IM XTRA o E-DRIVE y el adaptador de bobina XTRA, esto se realiza con una tensión de salsa de 1000 V, lo que se denomina prueba de sobretensión. Esto también detecta de manera confiable errores que solo ocurren cuando se aplica la tensión de funcionamiento.
La prueba funciona para bobinados con inductancias de 10 microH a 5 H, esto corresponde a potencias nominales de aproximadamente 160 VA a 80 MVA para máquinas trifásicas con voltaje nominal de 400 V. El procedimiento de prueba es semiautomático para máquinas trifásicas. Después de la conexión a las conexiones UVW, la prueba se realiza con un interruptor giratorio; los efectos de remanencia también se pueden compensar.
Para motores y generadores eléctricos multifásicos, por ejemplo, motores trifásicos DIN, las asimetrías en los devanados se reconocen inmediatamente al comparar los resultados de la medición y permiten realizar una evaluación de un devanado en cortocircuito.
Para motores y generadores eléctricos monofásicos, la prueba se lleva a cabo comparándolos con un punto de ajuste conocido.

Especificaciones técnicas

Tipo de producto: Adaptador

Compatible con la marca (accesorios para medidores): Gossen Metrawatt

ejecución: Detección de fallas de bobinado en conexión con la serie Metrahit IM

Peso: 365 g

Compatible con: GMC-I METRAHIT Series

Anchura: 170 mm

Altura: 10 mm

longitud: 170 mm

tipo: Z270M

UKCA: Sí

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2301602 Gossen Metrawatt Z270M Z270M Adaptador 1 UD(S).

Descripción

Características técnicas Medición de cortocircuito entre vueltas en el rango de inductancia con el adaptador Z270M: 10 microH a 5 H El adaptador Z270M es universalmente adecuado para muchas máquinas eléctricas de diferentes clases de rendimiento. Para motores estándar DIN, esto corresponde a salidas de aproximadamente 160 VA a aproximadamente 80 MVA.
Conexión simultánea a 3 devanados Interruptor giratorio para seleccionar el devanado Inversión de polarización con el interruptor giratorio 2 rangos de inductancia 10 micro H ... 50 mH 5 mH ... 5 H Conector combinado para ETRAHIT IM Señalización automática de la posición del interruptor giratorio al METRAHIT IM Visualización gráfica de los resultados de la medición en el METRAHIT IM

Este texto es el resultado de una traducción automática.
