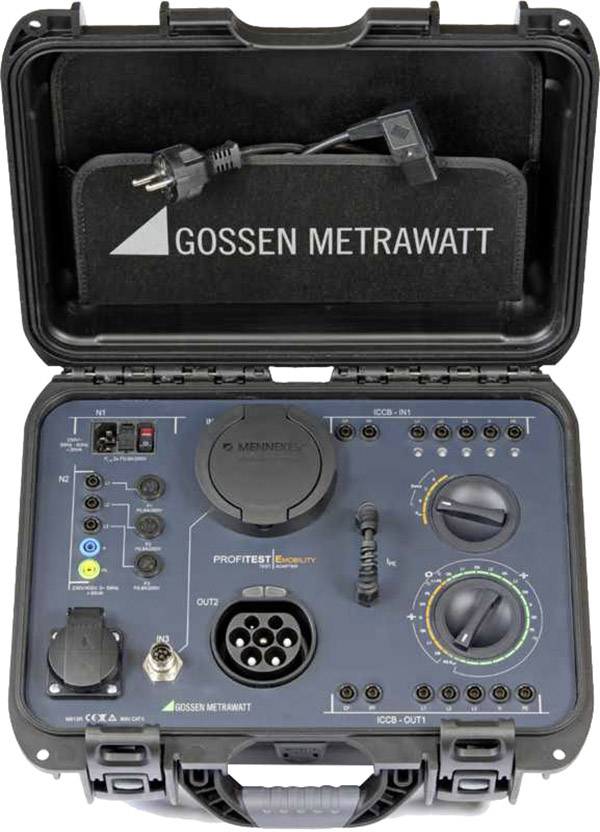

Name: Gossen Metrawatt M513R PROFITEST EMOBILITY Adaptador de prueba 1 UD(S).
Brand: Gossen Metrawatt
SKU: 1784022
Availability: InStock

Gossen Metrawatt M513R PROFITEST EMOBILITY Adaptador de prueba 1 UD(S).-0

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

3 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (2385,71 € / Unidad)

2385,71 €

más el IVA aplicable

Envío gratuito

Solo quedan 3 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Adaptador de prueba de cable de carga PROFITEST EMOBILITY

Pruebas de cables de carga para vehículos eléctricos monofásicos y trifásicos, modo 2 y 3.
Las pruebas funcionales y de disparo se realizan simulando las siguientes condiciones de falla: interrupción, intercambio de conductores y falla de fase.
Medición de la corriente del conductor de protección con transformador de corriente de pinza como accesorio.
Medición de la resistencia de aislamiento y del conductor de protección según DIN VDE 0701-0702 con el PROFITEST MXTRA / MTECH+
Prueba de disparo con corriente residual nominal y medición del tiempo de disparo con el PROFITEST MXTRA / MTECH+
Evaluación y registro de los pasos individuales de la prueba con PROFITEST MXTRA / MTECH+

Especificaciones técnicas

Tipo de producto: Adaptador de prueba

Compatible con la marca (accesorios para medidores): Gossen Metrawatt

Peso: 6.4 kg

categoría de medición: CAT II 300 V

Compatible con: GMC-I Profitest

Anchura: 401 mm

Altura: 307 mm

longitud: 173 mm

tipo: PROFITEST EMOBILITY

Documentos y descargas

Ficha técnica

Ficha técnica 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Adaptador de prueba 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Adaptador de prueba 1 UD(S).

Descripción

Adaptador para realizar pruebas conformes a la normativa de cables de carga monofásicos y trifásicos en los modos 2 y 3, simulando casos de fallo según las normas DIN VDE 0701-0702 y las especificaciones del fabricante.
El PROFITEST E-Mobility es un adaptador para la comprobación, conforme a la normativa, de cables de carga monofásicos y trifásicos de modo 2 y 3, mediante la simulación de casos de fallo según las normas DIN VDE 0701-0702 y las especificaciones del fabricante.
El sistema PROFITEST E-Mobility facilita su decisión de inversión, ya que, gracias a sus accesorios perfectamente adaptados a las necesidades, los cables de carga monofásicos y trifásicos de modo 2 y 3 pueden probarse de forma rápida y segura de acuerdo con las normas DIN VDE 0701-0702 y las especificaciones del fabricante.

Este texto es el resultado de una traducción automática.

Modelo

Ensayo de cables de carga electrónica según las normas DIN VDE 0701-0702 y las especificaciones del fabricante, utilizando un procedimiento de ensayo guiado con un dispositivo de ensayo recomendado.
Prueba de los cables de carga en modo 2 y modo 3
Comprobación de los cables de conexión con enchufes de carga específicos de cada país (enchufe tipo 1, etc.).
Las pruebas funcionales y de disparo se realizan simulando las siguientes condiciones de falla: interrupción, intercambio de conductores y falla de fase.
Medición de la corriente del conductor de protección con transformador de corriente de pinza como accesorio.
Medición de la resistencia del conductor de protección y del aislamiento según la norma DIN VDE 0701-0702 utilizando un dispositivo de prueba recomendado.
Prueba de disparo con corriente residual nominal y medición del tiempo de disparo utilizando un dispositivo de prueba recomendado.
Evaluación y registro de los pasos individuales de la prueba utilizando un dispositivo de prueba recomendado.
Simulación del estado del vehículo según EN 61851-1/VDE 0122-1
Prueba de la codificación de resistencia para acoplamientos y enchufes de vehículos según EN 61851-1/VDE 0122-1
Aplicaciones:
Pruebas de eficacia de las medidas de protección en los cables de carga para vehículos eléctricos e híbridos.
Características técnicas:
Los siguientes escenarios de fallo pueden simularse con el adaptador de prueba al suministrar energía a un cable de carga (incluso sin un dispositivo de prueba adicional):
Cable intercambiado
Fallo de conductores individuales (detección de subtensión)
Tensión externa en el conductor de protección debido a la conexión de la fase al conductor de protección (posición del interruptor PE-UEXT)
La evaluación de la reacción del cable de carga ante cada fallo es puramente visual:
Interruptor automático de circuito cerrado (ICCB) activo o inactivo (luz indicadora en el ICCB)
Indicación de fallos mediante LED en el adaptador de prueba.
Las siguientes pruebas adicionales son posibles cuando se conecta un dispositivo de prueba recomendado al adaptador de prueba:
Medidas individuales
Medición de la resistencia del conductor de protección del cable de carga mediante la función RPE del dispositivo de prueba.
Medición de la resistencia de aislamiento del cable de carga mediante la función RISO del dispositivo de prueba.
Prueba de disparo del RCD en el ICCB con corriente residual nominal a través del Función IF en el dispositivo de prueba
Medición del tiempo de disparo del RCD en el ICCB utilizando la función IdN en el dispositivo de prueba.
Medición de la codificación de resistencia
Procedimientos de prueba para una medición y registro convenientes
En el equipo de prueba asociado se preconfiguran dos secuencias de prueba:
Cable de carga Modo 2
Cable de carga Modo 3
El dispositivo de prueba realiza todos los pasos de la prueba de forma semiautomática.
Cada paso de la prueba es evaluado por el usuario (correcto/incorrecto) para su posterior registro.

Volumen de suministro

1 adaptador de prueba en estuche
1 cable de conexión a la red eléctrica
1. Manual de usuario
