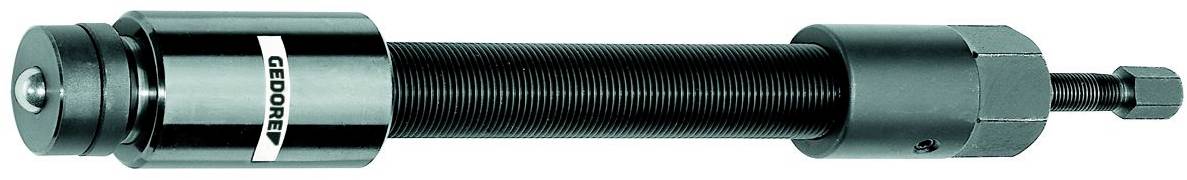

Gedore 8116290 Husillo de presión hidráulica de grasa

Para una extracción controlada y segura
Diseñado para una fuerza de compresión de 10 t, 12 t o 15 t.
La pieza de presión se puede sustituir por una punta y alargar si es necesario.
El pequeño husillo de presión está protegido contra el desenroscado involuntario mediante un dispositivo antirrotación.
Preparación para el despliegue:
1. Antes de usarlo, compruebe que el husillo de presión esté desenroscado lo suficiente de la tapa para que la pieza de presión se encuentre en su posición inicial en el cilindro hidráulico.
2. Desenrosque la tapa del cuerpo del husillo. Primero, afloje el perno roscado.
3. Enrosque el cuerpo del husillo en la barra transversal del extractor desde abajo hasta que el cuerpo del husillo sobresalga aproximadamente 60 mm de la barra transversal.
4. Enrosque la tapa en el cuerpo del husillo hasta que se detenga y, a continuación, fíjela enroscando el pasador roscado.
Aplicación y funcionamiento: por ejemplo, HSP3
5. Fije el extractor y pretense el cuerpo del husillo con una llave de 41 mm.
6.ª Enrosque el husillo de presión (SW 17) en la tapa. Se utiliza el sistema hidráulico. El recorrido de la pieza de presión en el cilindro hidráulico es de un máximo de 12 mm. La pieza liberada hidráulicamente se puede retirar completamente girando el cuerpo del husillo con la tapa SW 41.
7.º Tras su uso, el husillo de presión SW 17 se vuelve a girar a su posición inicial y la pieza de presión se introduce a presión en el cilindro hidráulico.
