Name: FESTO Interfaz 8086608 CPX-AP-I-PB-M12 1 UD(S).
Brand: FESTO
SKU: 2802056
Availability: BackOrder

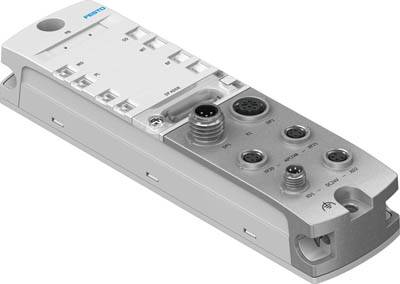

FESTO Interfaz 8086608 CPX-AP-I-PB-M12 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 09/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (478,15 € / Unidad)

478,15 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Dimensiones Ancho x Largo x Alto: 45 mm x 170 mm x 35 mm
Tipo de montaje: con orificio pasante - en carril DIN con accesorios
Diagnóstico basado en bus: Apagado de carga - APDD no válido - Comunicación con el módulo AP interrumpida - Sobretensión electrónica/sensor - Sobretensión de carga - Subtensión electrónica/sensor - Subtensión de carga
Diagnóstico mediante LED: Alimentación para electrónica/sensores - Alimentación para carga - Mantenimiento requerido - Diagnóstico del sistema - Diagnóstico por módulo - LED de fallo de búfer (BF)
Autoconsumo a la tensión nominal de funcionamiento de los componentes electrónicos/sensores: típicamente 80 mA
Autoconsumo a carga de tensión nominal de funcionamiento: típicamente 5 mA
Interfaz de bus de campo: PROFIBUS
Interfaz de bus de campo 2, tipo de conexión: socket
Interfaz Fieldbus 2, tecnología de conexión: M12x1, codificada según EN 61076-2-101
Interfaz Fieldbus 2, número de polos/cables: 5
Interfaz de bus de campo 2, tipo: PROFIBUS
Interfaz de bus de campo 2, Función: Conexión de bus extendida
Interfaz Fieldbus 2, aislamiento galvánico: sí
Interfaz de bus de campo 2, protocolo: PROFIBUS DP-V1
Interfaz Fieldbus 2, velocidad de transmisión: 1,5 Mbit/s - 12 Mbit/s - 187,5 kbit/s - 19,2 kbit/s - 3 Mbit/s - 500 kbit/s - 6 Mbit/s - 9,6 kbit/s - 93,75 kbit/s
Interfaz de bus de campo, tipo de conexión: enchufe
Interfaz de bus de campo, tecnología de conexión: M12x1, con codificación B según EN 61076-2-101
Interfaz de bus de campo, número de polos/cables: 5
Interfaz Fieldbus, aislamiento galvánico: sí
Interfaz de bus de campo, protocolo: PROFIBUS DP-V1
Interfaz Fieldbus, velocidad de transmisión: 9,6 kbit/s - 19,2 kbit/s - 93,75 kbit/s - 187,5 kbit/s - 500 kbit/s - 1,5 Mbit/s - 3 Mbit/s - 6 Mbit/s - 12 Mbit/s
Nota sobre la interfaz de bus de campo: Es posible utilizar una resistencia de terminación en el conector.
Nota sobre la tensión de funcionamiento: Se requieren fuentes de alimentación SELV/PELV; tenga en cuenta la caída de tensión.
Nota sobre el grado de protección: las conexiones no utilizadas están selladas.
Marca KC: KC-EMC
Interfaz de comunicación, tipo de conexión: 2x Caja
Interfaz de comunicación, tecnología de conexión: M8x1, codificada según EN 61076-2-114
Interfaz de comunicación, número de polos/cables: 4
Interfaz de comunicación, función: Comunicación del sistema XF20 OUT / XF21 OUT
Interfaz de comunicación, protocolo: AP-COM
Interfaz de comunicación, blindaje: sí
Soporte de configuración: archivo GSD
Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
Temperatura de almacenamiento: -40 - 70 °C
Máx. Longitud del cable: 50 m Comunicación del sistema
Máx. Alimentación: 2 x 4 A (se requiere fusible externo)
Volumen máximo de direcciones para salidas: 244 bytes
Máx. Volumen de direcciones para entradas: 244 bytes
Máx. Número de módulos: 56
Tensión nominal de funcionamiento en CC: 24 V
Tensión nominal de funcionamiento de la electrónica/sensores de CC: 24 V
Interrupción del suministro eléctrico: 10 ms
Peso del producto: 186 g
Humedad relativa: 5 - 95% - sin condensación
Grado de protección: IP65 - IP67
Fuente de alimentación, tipo de conexión: enchufe
Fuente de alimentación, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Fuente de alimentación, número de polos/cables: 4
Fuente de alimentación, función: Electrónica/sensores y carga de entrada
Transmisión de voltaje, tipo de conexión: toma
Transmisión de tensión, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Transmisión de voltaje, número de polos/cables: 4
Transmisión de voltaje, función: electrónica/sensores y soporte de carga.
Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica en materia de compatibilidad electromagnética (CEM).
Temperatura ambiente: -20 - 50 °C
Protección contra polaridad inversa: sí
Material de la carcasa: PA - PC - zinc fundido a presión, niquelado
Material de la junta tórica: FPM
Nota sobre el material: Cumple con la normativa RoHS.
Fluctuaciones de voltaje admisibles para componentes electrónicos/sensores: ± 25 %
Fluctuaciones de voltaje admisibles bajo carga: ± 25%
Aprobación: Marca RCM

Tipo de producto: Interfaz

Fabricante de la pieza.: 8086608

longitud: 170 mm

Máx. Temperatura ambiente: +50 °C

min Temperatura ambiente.: -20 °C

Documentos y descargas

Ficha técnica

Ficha técnica 2802056 FESTO Interfaz 8086608 CPX-AP-I-PB-M12 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802056 FESTO Interfaz 8086608 CPX-AP-I-PB-M12 1 UD(S).

Descripción

Interfaz PROFIBUS CPX-AP-I-PB-M12 Dimensiones An. x L. x Al. = 45 mm x 170 mm x 35 mm, Diagnóstico mediante LED = (* LED de error de búfer (BF), * Diagnóstico por módulo, * Electrónica/sensores de la fuente de alimentación, * Carga de la fuente de alimentación, * Diagnóstico del sistema, * Mantenimiento requerido), Diagnóstico mediante bus = (* Apagado de carga, * Sobretensión de carga, * Subtensión de carga, * Sobretensión de electrónica/sensores, * Subtensión de electrónica/sensores, * APDD no válido, * Comunicación con el módulo AP interrumpida), Compatibilidad con configuración = archivo GSD, Protección contra polaridad inversa = sí

Este texto es el resultado de una traducción automática.
