Name: FESTO Módulo de entrada/salida 8086601 CPX-AP-I-4DI4DO-M8-3P 1 UD(S).
Brand: FESTO
SKU: 2803454
Availability: BackOrder

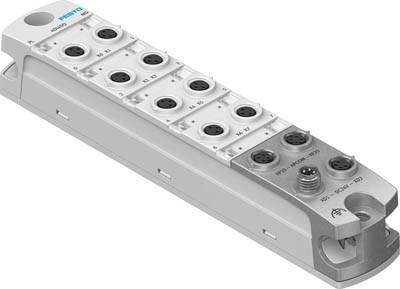

FESTO Módulo de entrada/salida 8086601 CPX-AP-I-4DI4DO-M8-3P 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 09/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (193,27 € / Unidad)

193,27 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Dimensiones Ancho x Largo x Alto: 30 mm x 170 mm x 35 mm
Protección contra cortocircuitos en la salida: fusible electrónico interno por canal.
Protección contra cortocircuitos en las entradas: fusible electrónico interno por módulo.
Número de salidas: 4
Número de entradas: 4
Retardo de salida con carga resistiva: Cambio de señal 0-> 1:< 200 µs - Cambio de señal 1-> 0:< 200 µs
Tipo de montaje: con orificio pasante - en carril DIN con accesorios
Diagnóstico mediante comunicación interna: Alimentación del sensor de cortocircuito/sobrecarga - Apagado de carga - Señal de salida de cortocircuito/sobrecarga - Electrónica/sensores de sobretensión - Carga de sobretensión - Electrónica/sensores de subtensión - Carga de subtensión
Diagnóstico de LED: Carga de la fuente de alimentación - Estado por canal - Diagnóstico por módulo
Autoconsumo a tensión nominal de funcionamiento electrónica/sensores: Típ. 35 mA
Autoconsumo a carga de tensión nominal de funcionamiento: típicamente 10 mA
Tiempo de retardo de entrada: 3 ms - 10 ms - 20 ms - 0,1 ms
Salida de conexión eléctrica, tipo de conexión: 4 tomas
Salida de conexión eléctrica, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Salida de conexión eléctrica, número de polos/cables: 3
Salida de conexión eléctrica, función: salida digital
Entrada de conexión eléctrica, tipo de conexión: 4 tomas
Entrada de conexión eléctrica, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Entrada de conexión eléctrica, número de polos/cables: 3
Entrada de conexión eléctrica, función: entrada digital
Nota sobre la tensión de funcionamiento: Se requieren fuentes de alimentación SELV/PELV; tenga en cuenta la caída de tensión.
Nota sobre la longitud máxima del cable: Alimentación eléctrica según tensión nominal.
Nota sobre el grado de protección: las conexiones no utilizadas están selladas.
Marca KC: KC-EMC
Curva característica de salida: según IEC 61131-2, tipo 0.5
Curva característica de entrada: según IEC 61131-2, tipo 3
Interfaz de comunicación, tipo de conexión: 2 tomas
Interfaz de comunicación, tecnología de conexión: M8x1, codificada según EN 61076-2-114
Interfaz de comunicación, número Polos/Venas: 4
Interfaz de comunicación, función: Comunicación del sistema XF10 IN / XF20 OUT
Interfaz de comunicación, protocolo: AP-COM
Interfaz de comunicación, blindaje: sí
Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
Temperatura de almacenamiento: -40 - 70 °C
Máx. Longitud del cable: 30 m salidas - 30 m entradas - 50 m comunicación del sistema
Máx. Alimentación: 2 x 4 A (se requiere fusible externo)
Consumo máximo de corriente por canal: 0,5 A
Máx. Salidas totales actuales por módulo: 02:00:00
Máx. Entradas de corriente totales por módulo: 1,8 A
Tensión nominal de funcionamiento en CC: 24 V
Tensión nominal de funcionamiento de la electrónica/sensores de CC: 24 V
Interrupción del suministro eléctrico: 10 ms
Posible separación del canal de salida - comunicación interna: sí
Salidas de aislamiento potencial canal - canal: no
Posible separación de canales de entrada - comunicación interna: sí
Canal de entradas de aislamiento potencial - canal: no
Peso del producto: 129 g
Humedad relativa: 5 - 95% - sin condensación
Salidas lógicas de conmutación: PNP (conmutación positiva)
Entradas lógicas de conmutación: PNP (conmutación positiva) - Sensores de 2 hilos según IEC 61131-2 - Sensores de 3 hilos según IEC 61131-2
Nivel de conmutación: Señal 0:< = 5 V - Señal 1:> = 11 V
Grado de protección: IP65 - IP67
Fuente de alimentación, tipo de conexión: enchufe
Fuente de alimentación, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Fuente de alimentación, número de polos/cables: 4
Fuente de alimentación, función: Electrónica/sensores y carga de entrada
Transmisión de voltaje, tipo de conexión: toma
Transmisión de tensión, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Transmisión de voltaje, número de polos/cables: 4
Transmisión de voltaje, función: electrónica/sensores y soporte de carga.
Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica en materia de compatibilidad electromagnética (CEM).
Temperatura ambiente: -20 - 50 °C
Protección contra polaridad inversa: sí
Material de la carcasa: PA - PC - zinc fundido a presión, niquelado
Material de la junta tórica: FPM
Nota sobre el material: Cumple con la normativa RoHS.
Fluctuaciones de voltaje permitidas Electrónica/Sensores: ± 25%
Fluctuaciones de voltaje admisibles bajo carga: ± 25%
Aprobación: Marca RCM

Tipo de producto: Módulo de entrada/salida

Fabricante de la pieza.: 8086601

longitud: 170 mm

Máx. Temperatura ambiente: +50 °C

min Temperatura ambiente.: -20 °C

Documentos y descargas

Ficha técnica

Ficha técnica 2803454 FESTO Módulo de entrada/salida 8086601 CPX-AP-I-4DI4DO-M8-3P 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2803454 FESTO Módulo de entrada/salida 8086601 CPX-AP-I-4DI4DO-M8-3P 1 UD(S).

Descripción

Módulo de entrada/salida digital CPX-AP-I-4DI4DO-M8-3P, dimensiones An. x L x Al. = 30 mm x 170 mm x 35 mm, número de salidas = 4, número de entradas = 4, diagnóstico mediante LED = (* diagnóstico por módulo, * alimentación de carga, * estado por canal), diagnóstico mediante comunicación interna = (* apagado de carga, * señal de salida de cortocircuito/sobrecarga, * alimentación del sensor de cortocircuito/sobrecarga, * electrónica/sensores de sobretensión, * carga de sobretensión, * electrónica/sensores de subtensión, * carga de subtensión)
