Name: FESTO Interfaz 8086604 CPX-AP-I-4IOL-M12 1 UD(S).
Brand: FESTO
SKU: 2802800
Availability: BackOrder

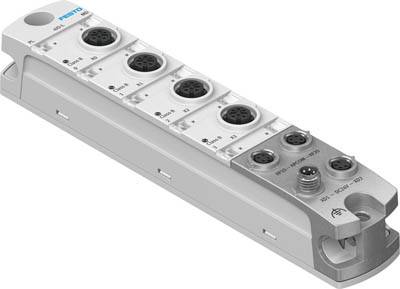

FESTO Interfaz 8086604 CPX-AP-I-4IOL-M12 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 09/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (318,49 € / Unidad)

318,49 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Dimensiones Ancho x Largo x Alto: 30 mm x 170 mm x 35 mm
Tipo de montaje: con orificio pasante - en carril DIN con accesorios
Diagnóstico mediante comunicación interna: Alimentación del sensor de cortocircuito/sobrecarga - Electrónica/sensores de sobretensión - Carga de sobretensión - Electrónica/sensores de subtensión - Carga de subtensión - Evento IO-Link
Diagnóstico de LED: Carga de la fuente de alimentación - Estado por canal - Diagnóstico por módulo - Diagnóstico por canal - Estado por módulo
Autoconsumo a la tensión nominal de funcionamiento de los componentes electrónicos/sensores: típico 55 mA
Autoconsumo a carga de tensión nominal de funcionamiento: típicamente 5 mA
Conexión eléctrica IO-Link, tipo de conexión: 4 tomas
Conexión eléctrica IO-Link, tecnología de conexión: M12x1, codificación A según EN 61076-2-101
Conexión eléctrica IO-Link, número de polos/cables: 5
Nota sobre la tensión de funcionamiento: Se requieren fuentes de alimentación SELV/PELV; tenga en cuenta la caída de tensión.
Nota sobre el grado de protección: las conexiones no utilizadas están selladas.
IO-Link, número de puertos: 4
IO-Link, comunicación: LED verde C/Q
IO-Link, modo de comunicación: configurable por software - SIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, tiempo de ciclo mínimo: depende del tiempo de ciclo mínimo admitido del dispositivo IO-Link conectado.
IO-Link, tipo de puerto: B
IO-Link, protocolo: Maestro V 1.1
IO-Link, ancho de datos de procesamiento IN: configurable de 12 a 132 bytes
IO-Link, ancho de datos de procesamiento SALIDA: configurable de 8 a 128 bytes
Marca KC: KC-EMC
Interfaz de comunicación, tipo de conexión: 2 tomas
Interfaz de comunicación, tecnología de conexión: M8x1, codificada según EN 61076-2-114
Interfaz de comunicación, número de polos/cables: 4
Interfaz de comunicación, función: Comunicación del sistema XF10 IN / XF20 OUT
Interfaz de comunicación, protocolo: AP-COM
Interfaz de comunicación, blindaje: sí
Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
Temperatura de almacenamiento: -40 - 70 °C
Máx. Longitud del cable: 20 m para funcionamiento con IO-Link - 50 m Comunicación del sistema
Máx. Alimentación: 2 x 4 A (se requiere fusible externo)
Tensión nominal de funcionamiento en CC: 24 V
Tensión nominal de funcionamiento de la electrónica/sensores de CC: 24 V
Interrupción del suministro eléctrico: 10 ms
Peso del producto: 126 g
Protocolo: IO-Link
Humedad relativa: 5 - 95% - sin condensación
Grado de protección: IP65 - IP67
Fuente de alimentación, tipo de conexión: enchufe
Fuente de alimentación, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Fuente de alimentación, número de polos/cables: 4
Fuente de alimentación, función: Electrónica/sensores y carga de entrada
Transmisión de voltaje, tipo de conexión: toma
Transmisión de tensión, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Transmisión de voltaje, número de polos/cables: 4
Transmisión de voltaje, función: electrónica/sensores y soporte de carga.
Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica en materia de compatibilidad electromagnética (CEM).
Temperatura ambiente: -20 - 50 °C
Protección contra polaridad inversa: sí
Material de la carcasa: PA - PC - zinc fundido a presión, niquelado
Material de la junta tórica: FPM
Nota sobre el material: Cumple con la normativa RoHS.
Fluctuaciones de voltaje admisibles para componentes electrónicos/sensores: ± 25 %
Fluctuaciones de voltaje admisibles bajo carga: ± 25%
Aprobación: Marca RCM

Tipo de producto: Interfaz

Fabricante de la pieza.: 8086604

longitud: 170 mm

Máx. Temperatura ambiente: +50 °C

min Temperatura ambiente.: -20 °C

Documentos y descargas

Ficha técnica

Ficha técnica 2802800 FESTO Interfaz 8086604 CPX-AP-I-4IOL-M12 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802800 FESTO Interfaz 8086604 CPX-AP-I-4IOL-M12 1 UD(S).

Descripción

Dimensiones del IO-Link Master CPX-AP-I-4IOL-M12 (Ancho x Largo x Alto): 30 mm x 170 mm x 35 mm. Diagnóstico mediante LED: (* Diagnóstico por canal, * Diagnóstico por módulo, * Tensión de carga, * Estado por canal, * Estado por módulo). Diagnóstico mediante comunicación interna: (* Evento IO-Link, * Alimentación del sensor de cortocircuito/sobrecarga, * Sobretensión en electrónica/sensores, * Sobretensión de carga, * Subtensión en electrónica/sensores, * Subtensión de carga). Protección contra polaridad inversa: sí. Consumo de corriente a tensión nominal de funcionamiento de la electrónica/sensores: típico 55 mA.
