Name: FESTO ELCC-TB-KF-70-200-0H-P0-CR 8082392 1 UD(S).
Brand: FESTO
SKU: 2803698
Availability: BackOrder

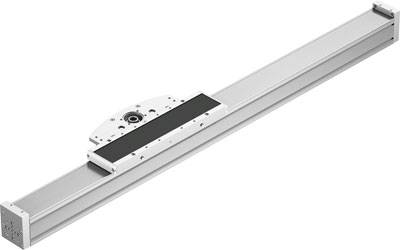

FESTO ELCC-TB-KF-70-200-0H-P0-CR 8082392 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (2301,68 € / Unidad)

2301,68 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Diámetro efectivo del piñón de transmisión: 30.558 mm
Carrera de trabajo: 200 mm
Tamaño: 70
Masa móvil a 0 mm de carrera: 3210 g
Posición de montaje deseada
Momento de inercia del área Iy: 959740 mm⁴
Momento de inercia del área Iz: 928739 mm⁴
Guía: Guía de husillo de bolas
Incremento de peso por cada 10 mm de recorrido: 63 g
Peso base con carrera de 0 mm: 7960 g
Reserva de carrera: 0 mm
Diseño estructural: Eje voladizo electromecánico
Clase de resistencia a la corrosión KBK: 0 - sin corrosión
Máx. Par máximo: 104 Nm
Máx. Momento My: 826 Nm
Máx. Momento Mz: 797 Nm
Máx. Fuerza de avance Fx: 600 N
Momento de inercia JH por metro de brazada: 14,7 kgcm²
Momento de inercia JL por kg de carga útil: 2,3 kgcm²
Momento de inercia JO: 10,6 kgcm²
Máx. Par motor: 10,4 Nm
Máx. Aceleración: 50 m/s²
Máx. Velocidad: 5 m/s
Máx. Fuerza Fy: 9680 N
Máx. Fuerza Fz: 9406 N
Kilometraje recomendado: 5000 km
Intervalo de lubricación en función del kilometraje: 1000 km
Tipo de seguridad: IP20
Temperatura ambiente: -10 - 60 °C
Velocidad de avance constante: 96 mm/rev
Material de la tapa final: aleación de aluminio anodizado
Material del cabezal de accionamiento: Aleación de aluminio forjado, anodizado
Material del riel guía: Acero para rodamientos, con recubrimiento Corrotect.
Material de la carcasa: acero inoxidable de alta aleación
Material del perfil: Aleación de aluminio forjado, anodizado
Material de la corredera: Aluminio fundido, anodizado
Material de la correa de distribución: Policloropreno con cordón de fibra de vidrio y revestimiento de nailon.
Material del cuerpo de sujeción de la correa de distribución: aleación de aluminio forjado, anodizado.
Nota sobre el material: Contiene sustancias que contienen LABS (Lab, Bilibili, Alcohol y Sustancias Tóxicas) - Cumple con la normativa RoHS.
Repetibilidad: ±0,05 mm
Paso de la correa de distribución: 3 mm
Masa adicional desplazada por cada carrera de 10 mm: 63 g

Peso: 7960 g

Material: Aluminio

longitud: 200 mm

ejecución: Eje de pluma electromecánico

UKCA: Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2803698 FESTO ELCC-TB-KF-70-200-0H-P0-CR 8082392 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2803698 FESTO ELCC-TB-KF-70-200-0H-P0-CR 8082392 1 UD(S).

Descripción

Eje en voladizo ELCC-TB-KF-70-200-0H-P0-CR Piñón de transmisión Diámetro efectivo = 30,558 mm, Carrera de trabajo = 200 mm, Tamaño = 70, Reserva de carrera = 0 mm, Paso de la correa dentada = 3 mm

Este texto es el resultado de una traducción automática.
