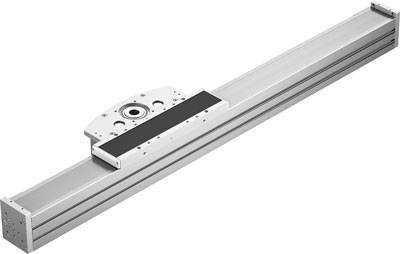

Similar a la imagen
FESTO ELCC-TB-KF-110-600-0H-P0-CR 8082412 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
5256,30 €
3
2% = 384,75 €
5128,05 €
5
3% = 896,20 €
5077,06 €
10
4% = 2134,00 €
5042,90 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (5256,30 € / Unidad)
5256,30 €
más 60,00 €
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Diámetro efectivo del piñón de transmisión: 68,755 mm
- Carrera de trabajo: 600 mm
- Tamaño: 110
- Masa móvil a 0 mm de carrera: 10017 g
- Posición de montaje deseada
- Momento de área de segundo grado Iy: 6,83057e+006 mm4
- Momento de área de grado 2 Iz: 4,92597e+006 mm4
- Guía: Guía de husillo de bolas
- Incremento de peso por cada 10 mm de recorrido: 148 g
- Peso base con carrera de 0 mm: 27299 g
- Reserva de carrera: 0 mm
- Diseño estructural: Eje voladizo electromecánico
- Clase de resistencia a la corrosión KBK: 0 - sin corrosión
- Máx. Par máximo: 317 Nm
- Máx. Momento My: 2368 Nm
- Máx. Momento Mz: 2286 Nm
- Máx. Fuerza de avance Fx: 2500 N
- Momento de inercia JH por metro de brazada: 174,9 kgcm²
- Momento de inercia JL por kg de carga útil: 11,8 kgcm²
- Momento de inercia JO: 157,1 kgcm²
- Máx. Par motor: 90 Nm
- Máx. Aceleración: 30 m/s²
- Máx. Velocidad: 5 m/s
- Máx. Fuerza Fy: 20596 N
- Máx. Fuerza Fz: 20022 N
- Kilometraje recomendado: 5000 km
- Intervalo de lubricación en función del kilometraje: 1000 km
- Tipo de seguridad: IP20
- Temperatura ambiente: -10 - 60 °C
- Velocidad de avance constante: 216 mm/rev
- Material de la tapa final: aleación de aluminio anodizado
- Material del cabezal de accionamiento: Aleación de aluminio forjado, anodizado
- Material del riel guía: Acero para rodamientos, con recubrimiento Corrotect.
- Material de la carcasa: acero inoxidable de alta aleación
- Material del perfil: Aleación de aluminio forjado, anodizado
- Material de la corredera: Aluminio fundido, anodizado
- Material de la correa de distribución: Policloropreno con cordón de fibra de vidrio y revestimiento de nailon.
- Material del cuerpo de sujeción de la correa de distribución: aleación de aluminio forjado, anodizado.
- Nota sobre el material: Contiene sustancias que contienen LABS (Lab, Bilibili, Alcohol y Sustancias Tóxicas) - Cumple con la normativa RoHS.
- Repetibilidad: ±0,05 mm
- Paso de la correa de distribución: 8 mm
- Masa adicional desplazada por cada carrera de 10 mm: 148 g
- Peso
27299 g
- Material
Aleación forjada de aluminio
- longitud
600 mm
- ejecución
Eje voladizo electromecánico
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2803718 FESTO ELCC-TB-KF-110-600-0H-P0-CR 8082412 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2803718 FESTO ELCC-TB-KF-110-600-0H-P0-CR 8082412 1 UD(S).
Descripción
Eje en voladizo ELCC-TB-KF-110-600-0H-P0-CR Piñón de transmisión Diámetro efectivo = 68,755 mm, Carrera de trabajo = 600 mm, Tamaño = 110, Reserva de carrera = 0 mm, Paso de la correa dentada = 8 mm
