Name: FESTO 8116837 DHPC-L-20-A-S-2 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
Brand: FESTO
SKU: 2802265
Availability: BackOrder

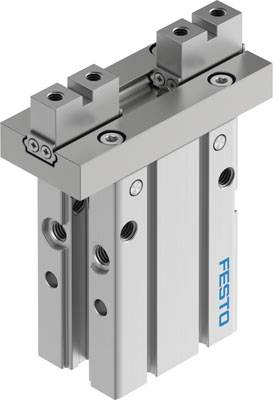

FESTO 8116837 DHPC-L-20-A-S-2 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (315,13 € / Unidad)

315,13 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Número de mordazas de agarre: 2
Tamaño: 20
Tipo de montaje: en bastidor de montaje - con orificio pasante y pasador - con rosca interna y pasador - opcionalmente: - montaje directo mediante orificio pasante - montaje directo mediante rosca
Presión de funcionamiento: 14,5 - 116 psi
Presión de funcionamiento MPa: 0,1 - 0,8 MPa
Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
Posición de montaje deseada
Función: doble efecto
Guía: Rodamiento de bolas
Fuerza de agarre total a 0,6 MPa, 6 bar, apertura de 87 psi: 192,6 N
Fuerza de agarre total a 0,6 MPa, 6 bar, 87 psi: 159,5 N
Función de agarre: Paralelo
Fuerza de agarre por mordaza a 0,6 MPa, 6 bar, apertura de 87 psi: 96,3 N
Fuerza de agarre por mordaza a 0,6 MPa, 6 bar, 87 psi de cierre: 79,8 N
Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
Recorrido por mordaza de la pinza: 9 mm
Diseño: Palanca - secuencia de movimiento forzado - dirección de conexión lateral - tipo de montaje plano para dedos de agarre
Clase de resistencia a la corrosión KBK: 0 - sin corrosión
Cumplimiento de LABS: VDMA24364-B2-L
Máx. Masa por dedo de la pinza externa: 450 g
Máx. Momento en la mordaza de la pinza Mx estático: 0,66 Nm
Máx. Momento en la mordaza de la pinza Mi estático: 1,33 Nm
Máx. Momento en la mordaza de la pinza Mz estático: 0,66 Nm
Momento de inercia: 0,515 kgcm²
Máx. Frecuencia de funcionamiento de la pinza: 3 Hz
Máx. Precisión de intercambio: 0,2 mm
Máx. Espacio libre entre mordazas Sz: 0 mm
Máx. Ángulo de la mandíbula juego hacha,ay: 0 grados
Máx. Fuerza en la mordaza de agarre Fz estática: 73,5 N
Mín. Tiempo de apertura a 0,6 MPa, 6 bar, 87 psi: 110 ms
Mín. Tiempo de cierre a 0,6 MPa, 6 bar, 87 psi: 75 ms
Conexión neumática: M5
Detección de posición: para interruptores de proximidad
Peso del producto: 261 g
Simetría rotacional:< = 0,2 mm mm
Temperatura ambiente: -10 - 60 °C
Variantes: Recomendado para instalaciones de producción para la fabricación de baterías de iones de litio.
Material de la carcasa: Aluminio anodizado
Material de la mordaza de agarre: acero inoxidable de alta aleación
Nota sobre el material: Cobre y Libre de PTFE - Cumple con la normativa RoHS
Repetibilidad de la pinza:< = 0,02 mm mm

Medio operativa: Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo: 8116837

Tipo de producto: Pinza paralela

Material de la carcasa: Aluminio

conexión: M5

Presión de servicio (máx.): 8 bar

Fabricante de la pieza.: 8116837

Presión de servicio (mín.): 1 bar

Precisión (+/-): 0.02 mm

Peso: 261 g

Rango de temperatura de los medios de comunicación: -10 hasta +60 °C

Máx., La temperatura media: +60 °C

min temperatura del medio.: -10 °C

medio: Aire comprimido

Máx. Temperatura ambiente: 60 °C

min Temperatura ambiente.: -10 °C

Modo de acción: De doble efecto

UKCA: Irrelevante

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Tipo

FESTO 8116771 DHPC-L-10-A-S Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802204

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116771

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116772 DHPC-L-10-A-S-1 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802205

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116772

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116773 DHPC-L-10-A-S-2 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802206

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116773

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116774 DHPC-L-10-A-B Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802207

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116774

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116775 DHPC-L-10-A-B-1 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802208

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116775

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116776 DHPC-L-10-A-B-2 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802209

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116776

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116777 DHPC-L-10-A-NO-S Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802210

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116777

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116778 DHPC-L-10-A-NO-S-1 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802211

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116778

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116779 DHPC-L-10-A-NO-S-2 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802212

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116779

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

FESTO 8116780 DHPC-L-10-A-NC-S Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

N.º artículo:2802213

Entrega Lun. 09/11

Enviado por Conrad Electronic

8116780

Unidad(es)

Mín.: 1

Múltiplos: 1

273,11 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 2802265 FESTO 8116837 DHPC-L-20-A-S-2 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802265 FESTO 8116837 DHPC-L-20-A-S-2 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).

Descripción

Pinza paralela DHPC-L-20-AS-2, tamaño 20, carrera por mordaza = 9 mm, precisión de intercambio máxima = 0,2 mm, juego angular máximo de las mordazas ax,ay = 0 grados, juego máximo de las mordazas Sz = 0 mm

Este texto es el resultado de una traducción automática.
