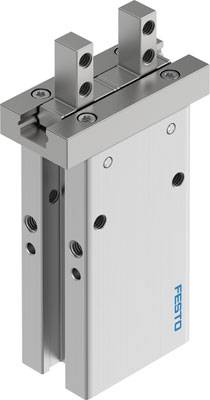

Similar a la imagen
FESTO 8116781 DHPC-L-10-A-NC-S-1 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
273,11 €
3
2% = 19,98 €
266,45 €
5
3% = 46,55 €
263,80 €
10
4% = 110,80 €
262,03 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (273,11 € / Unidad)
273,11 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Número de mordazas de agarre: 2
- Tamaño: 10
- Tipo de montaje: con orificio pasante y pasador de centrado - con rosca interna y pasador de centrado - opcionalmente: - montaje directo mediante orificio pasante - montaje directo mediante rosca
- Presión de funcionamiento: 50,75 - 116 psi
- Presión de funcionamiento MPa: 0,35 - 0,8 MPa
- Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Posición de montaje deseada
- Función: simple efecto - cerrado
- Guía: Rodamiento de bolas
- Fuerza de agarre total a 0,6 MPa, 6 bar, apertura de 87 psi: 39,2 N
- Función de agarre: Paralelo
- Fuerza de agarre por mordaza a 0,6 MPa, 6 bar, apertura de 87 psi: 19,6 N
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Recorrido por mordaza de la pinza: 4 mm
- Diseño: Palanca - secuencia de movimiento forzado - dirección de conexión lateral - tipo de montaje lateral para dedos de agarre
- Clase de resistencia a la corrosión KBK: 0 - sin corrosión
- Cumplimiento de LABS: VDMA24364-B2-L
- Máx. Masa por dedo de la pinza externa: 120 g
- Máx. Momento en la mordaza de la pinza Mx estático: 0,13 Nm
- Máx. Momento en la mordaza de la pinza Mi estática: 0,27 Nm
- Máx. Momento en la mordaza de la pinza Mz estático: 0,13 Nm
- Momento de inercia: 0,062 kgcm²
- Máx. Frecuencia de funcionamiento de la pinza: 3 Hz
- Máx. Precisión de intercambio: 0,2 mm
- Máx. Espacio libre entre mordazas Sz: 0 mm
- Máx. Ángulo de la mandíbula juego hacha,ay: 0 grados
- Máx. Fuerza estática en la mordaza de agarre Fz: 29 N
- Mín. Tiempo de apertura a 0,6 MPa, 6 bar, 87 psi: 25 ms
- Mín. Tiempo de cierre a 0,6 MPa, 6 bar, 87 psi: 26 ms
- Conexión neumática: M3
- Detección de posición: para interruptores de proximidad
- Peso del producto: 66 g
- Simetría rotacional:< = 0,2 mm mm
- Temperatura ambiente: -10 - 60 °C
- Variantes: Recomendado para instalaciones de producción para la fabricación de baterías de iones de litio.
- Material de la carcasa: Aluminio anodizado
- Material de la mordaza de agarre: acero inoxidable de alta aleación
- Información del material: Libre de cobre y PTFE - Cumple con la normativa RoHS
- Repetibilidad de la pinza:< = 0,02 mm mm
- Medio operativa
Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Tipo
8116781
- Tipo de producto
Pinza paralela
- Material de la carcasa
Aluminio
- conexión
M3
- Presión de servicio (máx.)
8 bar
- operativo
-10 °C (min)
- Min temperatura de funcionamiento.
-10 °C
- Fabricante de la pieza.
8116781
- Presión de servicio (mín.)
3.5 bar
- Precisión (+/-)
0.02 mm
- Peso
66 g
- Rango de temperatura de los medios de comunicación
-10 hasta +60 °C
- Máx., La temperatura media
+60 °C
- min temperatura del medio.
-10 °C
- medio
Aire comprimido
- Máx. Temperatura ambiente
60 °C
- min Temperatura ambiente.
-10 °C
- Modo de acción
De efecto simple
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2802214 FESTO 8116781 DHPC-L-10-A-NC-S-1 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2802214 FESTO 8116781 DHPC-L-10-A-NC-S-1 Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
Descripción
Pinza paralela DHPC-L-10-A-NC-S-1, tamaño 10, carrera por mordaza = 4 mm, precisión de intercambio máxima = 0,2 mm, juego angular máximo de las mordazas ax,ay = 0 grados, juego máximo de las mordazas Sz = 0 mm
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
