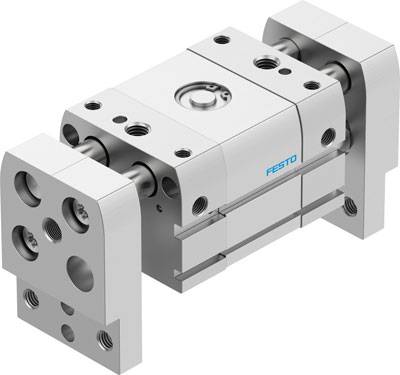

FESTO 8112223 DHPL-32-70-P-A Pinza paralela Material de la carcasa: Aleación forjada de aluminio 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
609,24 €
3
2% = 44,58 €
594,38 €
5
3% = 103,85 €
588,47 €
10
4% = 247,30 €
584,51 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (609,24 € / Unidad)
609,24 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Número de mordazas de agarre: 2
- Talla: 32
- Tipo de montaje: con orificio pasante - opcionalmente: - montaje directo mediante rosca
- Presión de funcionamiento: 21,75 - 116 psi
- Presión de funcionamiento MPa: 0,15 - 0,8 MPa
- Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
- Posición de montaje deseada
- Función: doble efecto
- Guía: Guía deslizante
- Fuerza de agarre total a 0,6 MPa, 6 bar, apertura de 87 psi: 352 N
- Fuerza de agarre total a 0,6 MPa, 6 bar, 87 psi: 285 N
- Carrera total: 70 mm
- Función de agarre: Paralelo
- Fuerza de agarre por mordaza a 0,6 MPa, 6 bar, apertura de 87 psi: 176 N
- Fuerza de agarre por mordaza a 0,6 MPa, 6 bar, 87 psi de cierre: 142,5 N
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Recorrido por mordaza de la pinza: 35 mm
- Diseño constructivo: Cremallera y piñón
- Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
- Máx. Masa por dedo de la pinza externa: 498 g
- Máx. Momento estático en la mordaza de la pinza Mx: 18 Nm
- Máx. Momento en la mordaza de la pinza Mi estática: 18 Nm
- Máx. Momento en la mordaza de la pinza Mz (estático): 18 Nm
- Momento de inercia: 101,8 - 176,1 kgcm²
- Máx. Frecuencia de funcionamiento de la pinza:< = 1 Hz Hz
- Máx. Precisión del tipo de cambio:< = 0,2 mm mm
- Máx. Juego de grifo Sz:< = 0,066 mm mm
- Máx. Ángulo de la mandíbula juego hacha,ay:< = 0,12 grados
- Máx. Fuerza en la mordaza de agarre Fz (estática): 750 N
- Mín. Tiempo de apertura a 0,6 MPa, 6 bar, 87 psi: 112 ms
- Mín. Tiempo de cierre a 0,6 MPa, 6 bar, 87 psi: 209 ms
- Conexión neumática: G1/8
- Detección de posición: para interruptores de proximidad
- Peso del producto: 2634 g
- Simetría rotacional:< = 0,2 mm mm
- Temperatura ambiente: -10 - 60 °C
- Intervalo de mantenimiento: Lubricación de por vida
- Material de la tapa: Aleación de aluminio anodizado
- Material de la tapa: aleación de aluminio anodizado
- Material de la placa final: aleación de aluminio forjado anodizado
- Material de la carcasa: aleación de aluminio forjado anodizado
- Material de la mordaza de agarre: aleación de aluminio forjado anodizado
- Material del sello del pistón: TPE-U(PU)
- Material Vástago del pistón: acero inoxidable de alta aleación
- Material de la junta tórica: NBR
- Material del tornillo: Acero galvanizado
- Material del engranaje: Bronce sinterizado
- Material del estante: acero inoxidable de alta aleación
- Nota sobre el material: Cumple con la normativa RoHS.
- Repetibilidad de la pinza:< = 0,03 mm mm
- Medio operativa
Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Tipo
8112223
- Tipo de producto
Pinza paralela
- Material de la carcasa
Aleación forjada de aluminio
- conexión
G 1/8
- Presión de servicio (máx.)
8 bar
- operativo
-10 °C (min)
- Min temperatura de funcionamiento.
-10 °C
- Fabricante de la pieza.
8112223
- Presión de servicio (mín.)
1.5 bar
- Material de la junta
TPE-U(PU)
- Precisión (+/-)
0.2 mm
- Peso
2634 g
- Rango de temperatura de los medios de comunicación
-10 hasta +60 °C
- Máx., La temperatura media
+60 °C
- min temperatura del medio.
-10 °C
- medio
Aire comprimido según ISO 8573-1:2010 [1:4:1]
- características especiales
Conexión en P G 1/8
- Máx. Temperatura ambiente
60 °C
- min Temperatura ambiente.
-10 °C
- Modo de acción
De doble efecto
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2802164 FESTO 8112223 DHPL-32-70-P-A Pinza paralela Material de la carcasa: Aleación forjada de aluminio 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2802164 FESTO 8112223 DHPL-32-70-P-A Pinza paralela Material de la carcasa: Aleación forjada de aluminio 1 UD(S).
Descripción
Pinza paralela DHPL-32-70-PA, tamaño 32, carrera total 70 mm, carrera por mordaza 35 mm, precisión de intercambio máxima =< = 0,2 mm, Juego angular máximo de la mordaza de agarre ax,ay=< = 0,12 grados
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
