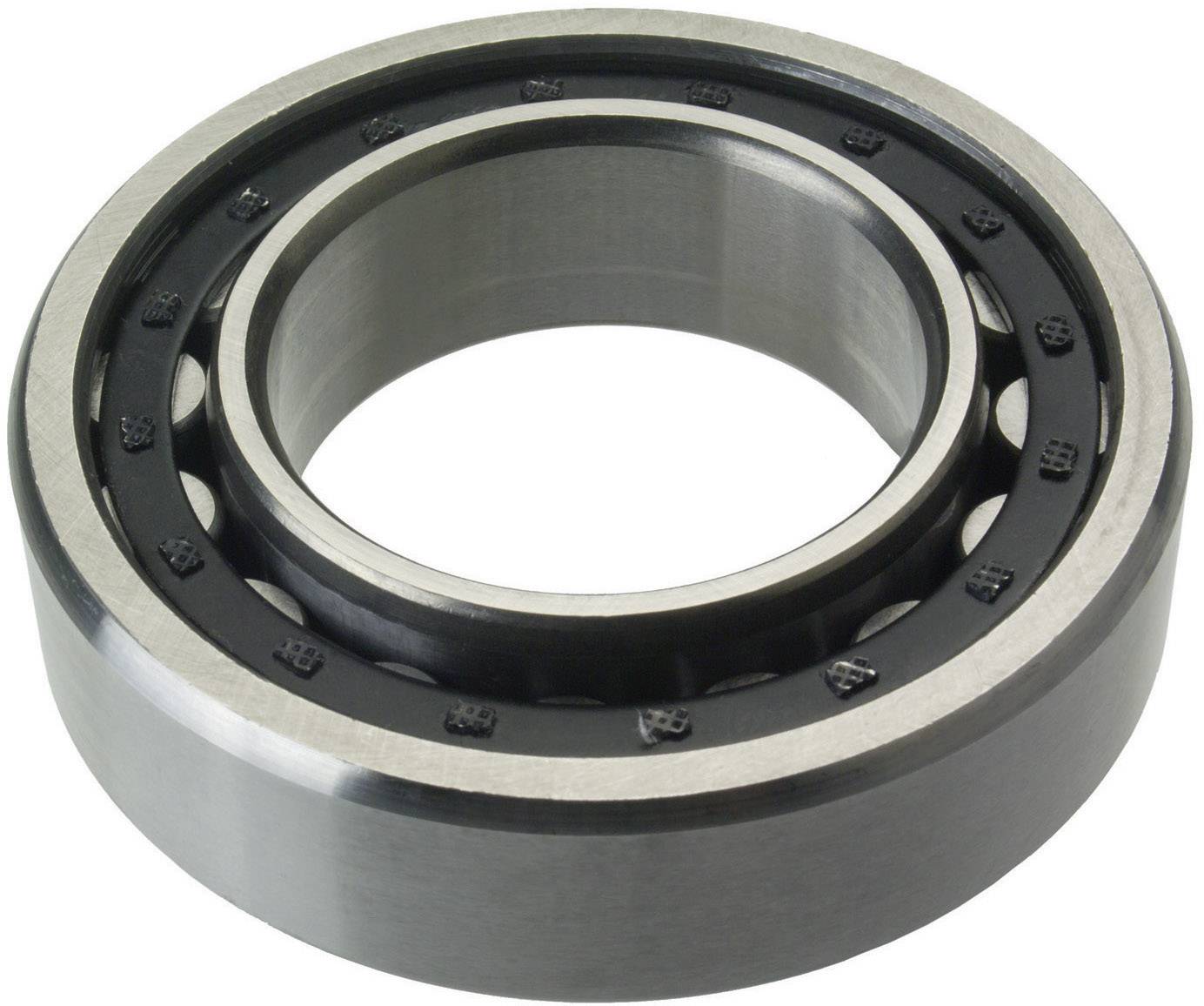

FAG NU2204-E-TVP2-C3 Rodamiento de rodillos cilíndricos Ø de perforación 20 mm Diámetro exterior 47 mm Máx. Velocidad 16

Los rodamientos de rodillos cilíndricos con portabolas son unidades compuestas por anillos exteriores e interiores macizos y coronas de rodillos cilíndricos. Los anillos exteriores tienen coronas de fijación fijas a ambos lados o carecen de corona de fijación; los anillos interiores están disponibles en distintas variantes:

De una hilera:
· N = Anillo interior con 2 coronas de fijación, anillo exterior sin corona de fijación
· NU = Anillo interior sin corona de fijación
· NJ = Anillo interior con 1 corona de fijación en el anillo interior
· NUP = Anillo interior con 1 corona de fijación fija y 1 corona de fijación axial suelta

De dos hileras:
· NN = Rodamientos de rodillos cilíndricos de dos hileras
· NNU = Rodamientos de rodillos cilíndricos de dos hileras

El portabolas impide que los rodillos cilíndricos se toquen entre sí durante el rodamiento. Los rodamientos de rodillos cilíndricos son muy rígidos, soportan elevadas cargas axiales y son idóneos para revoluciones elevadas, gracias al portabolas. Los rodamientos son desmontables y, por lo tanto, fáciles de montar y desmontar. Esto permite que ambos anillos de rodamiento mantengan un ajuste constante.

Las distintas modalidades se identifican a través de los denominados sufijos:
· C3, C4 = Clase de holgura del cojinete
· E = Modelo reforzado
· EX = Modelo reforzado
· M1 = Portabolas macizo de latón, dos piezas, de ruedas
· M1A = Portabolas macizo de latón, dos piezas, guiado en el anillo exterior
· TVP2 = Portabolas macizo de plástico
· JP3 = Portabolas de chapa de acero
