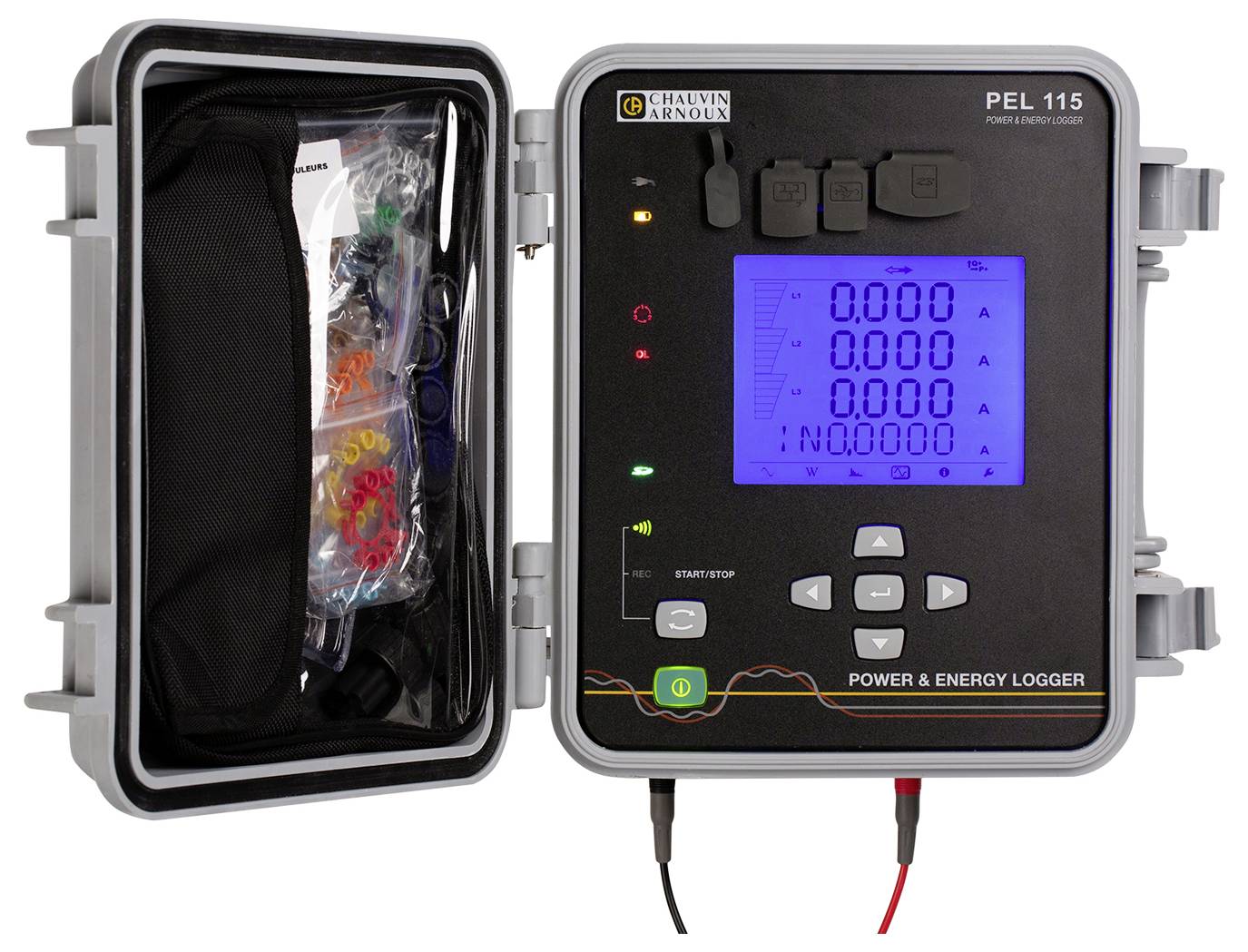

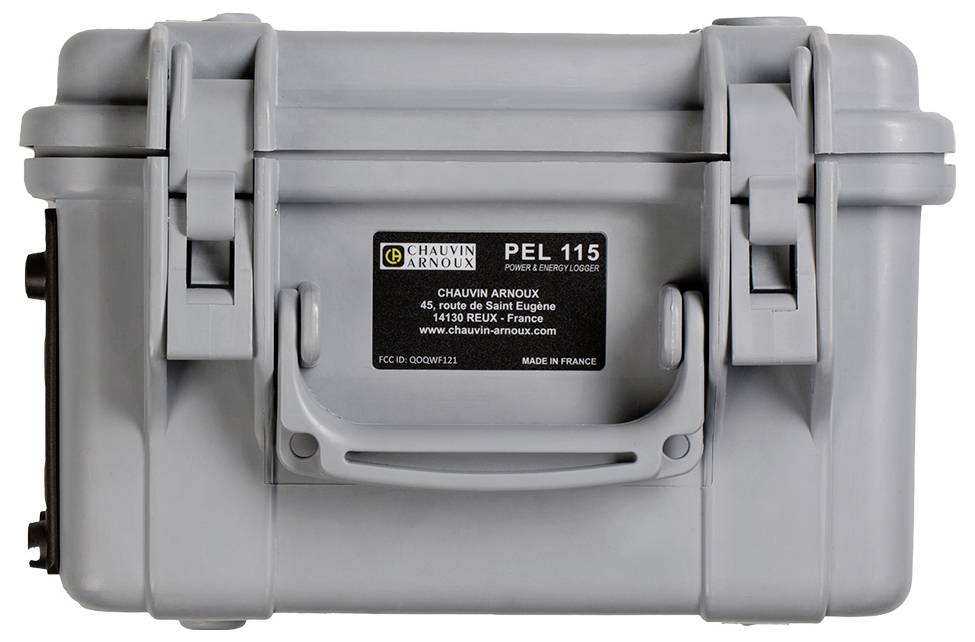

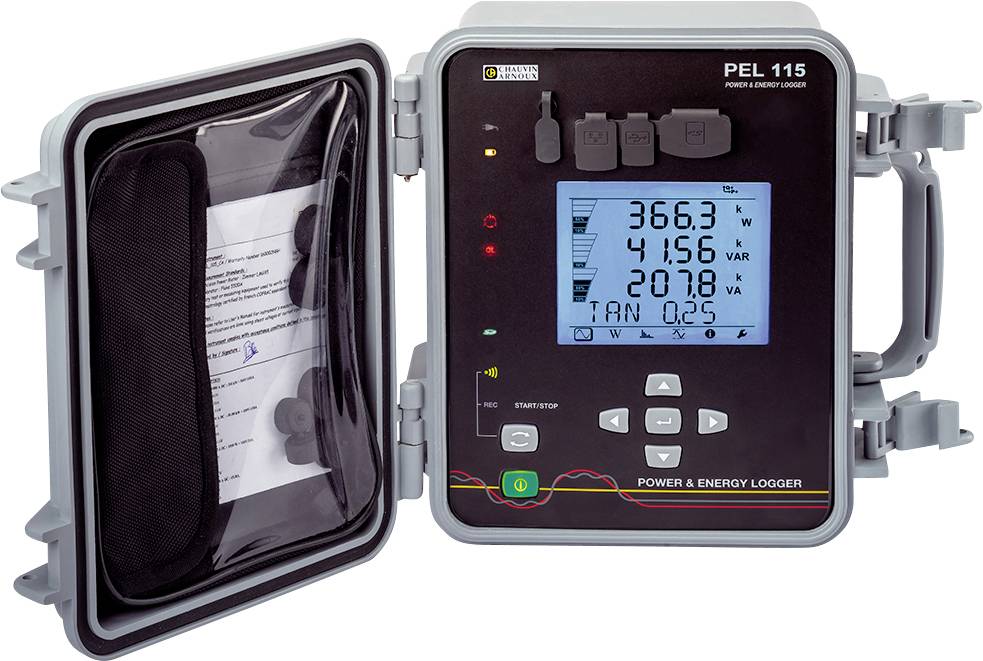

Chauvin Arnoux PEL 115 Equipo analizador de red Trifásico Con función de registro de datos, Mediciones de energía, Análi

Chauvin Arnoux PEL 115 Equipo analizador de red Trifásico Con función de registro de datos, Mediciones de energía, Análi-0
Chauvin Arnoux PEL 115 Equipo analizador de red Trifásico Con función de registro de datos, Mediciones de energía, Análi-1
Chauvin Arnoux PEL 115 Equipo analizador de red Trifásico Con función de registro de datos, Mediciones de energía, Análi-2
1/3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 06/11
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
3612,61 €
3
2% = 264,48 €
3524,45 €
5
3% = 616,00 €
3489,41 €
10
4% = 1466,80 €
3465,93 €
Los descuentos por cantidad varían según el vendedor
Número
Total (3612,61 € / Unidad)
3612,61 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Registrador de potencia y energía PEL 115 sin transformador de corriente

  • Registrador para registrar y analizar el consumo de energía para optimizar la eficiencia energética.
  • Registra el rendimiento de todo tipo de instalaciones eléctricas durante varios meses en modo trifásico.
  • Captura todos los parámetros eléctricos (corrientes, voltajes, etc.), así como los armónicos, sin interrumpir el suministro eléctrico.
  • Se aloja en una carcasa apta para obras de construcción, resistente a impactos, rayos UV y calor, y adecuada para su montaje en mástiles de líneas eléctricas.
  • PEL Transfer es un software gratuito para la configuración de dispositivos y el procesamiento de datos energéticos con desglose de energía (pérdidas).
  • Opciones de comunicación versátiles: Ethernet, USB, WLAN, servidor IRD.
  • Aplicación gratuita para Android con funciones de análisis de motores: velocidad, eficiencia y par motor sin sensores mecánicos.

Especificaciones técnicas

  • General
  • Pantalla: Con pantalla digital cuádruple
  • Tipos de sistemas: Monofásicos, bifásicos, trifásicos con o sin conductor neutro y otros tipos de sistemas especiales.
  • Número de canales: 4 entradas de voltaje y 4 entradas de corriente.
  • Medidas
  • Frecuencia de red: CC, 50 Hz, 60 Hz y 400 Hz
  • Tensión (rangos de medición): 10,00 - 1000 V CA / 100,00 - 1000 V CC
  • Corriente (dependiendo del transformador de corriente) de 5 mAac a 10 kAac / de 50 mAdc a 5 kAdc
  • Valores calculados
  • Valores nominales del convertidor: hasta 650.000 V / hasta 25.000 A
  • Potencia: 10 W a 10 GW / 10 var a 10 Mvar / 10 VA a 10 GVA
  • Energía: hasta 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
  • Posición de fase: cos φ, tan Φ, PF
  • Armónicos: THD
  • Características adicionales
  • Secuencia de fases: Sí
  • Mínimo/Máximo: Sí
  • Alarma: Sí
  • Montaje mediante soporte (disponible como opción)
  • Registro de datos
  • Intervalo de detección/agregación: 5 mediciones/s/de 1 mN a 60 mN
  • Almacenamiento: Tarjeta SD de 8 GB (tarjeta SDHC de hasta 32 GB)
  • Rango de temperatura de funcionamiento: -20 °C a +50 °C
Tipo de producto

Equipo analizador de red

categoría de medición

CAT IV 1000 V

Pantalla (datos)

Pantalla digital de cuatro líneas

Reconocimiento de fases

Sí

Estándar de fábrica (sin certificado)

Suministro de tensión (datos)

110 V

Dimen.

(Lon. x Anch. x Alt.) 24.5 x 18 x 27 cm

Peso

3.4 kg

Tipo de medición

Trifásico

características especiales

Con función de registro de datos

Mediciones de energía

Análisis de carga

Mediciones en línea

Anchura

18 cm

Altura

27 cm

longitud

24.5 cm

las interfaces

USB

Wifi

WLAN

Ethernet

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 3307920 Chauvin Arnoux PEL 115 Equipo analizador de red Trifásico Con función de registro de datos, Mediciones de energía, Análi

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3307920 Chauvin Arnoux PEL 115 Equipo analizador de red Trifásico Con función de registro de datos, Mediciones de energía, Análi

Condiciones de la garantía

Condiciones de la garantía 3307920 Chauvin Arnoux PEL 115 Equipo analizador de red Trifásico Con función de registro de datos, Mediciones de energía, Análi

Descripción

El PEL 115 mide y almacena todos los datos de potencia y energía. El PEL 115 tiene un grado de protección IP67 y es apto para uso en exteriores y en diversas áreas:
• Productores de energía: energías renovables, centrales térmicas...
• Sector: Industria metalúrgica, fabricación de vidrio, industria alimentaria.
• Edificios residenciales y comerciales...
• Infraestructura y transporte

Campos de aplicación
• Auditorías energéticas
• Diagnóstico eléctrico
• Mantenimiento industrial

Ergonomía sencilla y probada
Dentro de la caseta de la obra, el dispositivo se puede montar fácilmente en la parte superior de un poste eléctrico utilizando el kit de montaje incluido. La gran pantalla retroiluminada es fácil de leer en cualquier condición ambiental. El dispositivo tiene cuatro entradas de voltaje y cuatro de corriente.

Mediciones RMS y de CC
• Voltajes CA y/o CC de hasta 1000 V
• Corrientes de hasta 10 kA CA, 5 kA CC (dependiendo del transformador de corriente)
• Potencia activa, reactiva y aparente
• Energía activa, reactiva y aparente
• Potencias activas fundamentales y simétricas y potencias activas de asimetrías
• Medidas y especificaciones del motor (a través de la aplicación de Android)

Funciones
• Desglose de las pérdidas de energía
• Parámetros de fase: cos φ, tan Φ, factor de potencia PF
• Factor cumbre
• Cálculo de la distorsión armónica total (THD) para corrientes y voltajes.
• Mediciones de CC, 50 Hz, 60 Hz y 400 Hz (envío...)

Transferencia de software PEL
El software PEL Transfer ofrece las siguientes posibilidades:
• Configuración de su PEL
• Compruebe las conexiones antes de que comience la grabación.
• Descarga de las mediciones almacenadas en PEL
• Visualización de los diversos resultados de medición y análisis.
Una ventaja adicional: PEL Transfer convierte el valor de su consumo eléctrico a euros (8 zonas tarifarias).

Comunicación en redes
El PEL 110 tiene varias opciones de transmisión:
• USB, la solución más sencilla para uso in situ.
• Ethernet RJ45 o Wi-Fi (servidor): Conecte su PEL 11x al servidor para habilitar la comunicación desde cualquier estación de la red mediante el software PEL Transfer.
• Wi-Fi (Punto de acceso):
• Establezca una conexión directa entre el PEL 11x y su ordenador.
• El modo Punto de Acceso (AP) admite hasta 5 clientes.

Este texto es el resultado de una traducción automática.

Volumen de suministro

  • 1 bolsa de transporte para accesorios
  • 5 cables de medición de voltaje IP67
  • 5 pinzas de cocodrilo (con cierre)
  • 1 juego de piezas de marcado
  • 1 tarjeta SD
  • 1 adaptador SD/USB
  • 1 cable USB
  • 1 software para PC (PEL Transfer) y manual de usuario para descargar desde el sitio web.
  • 1 Guía de inicio rápido
