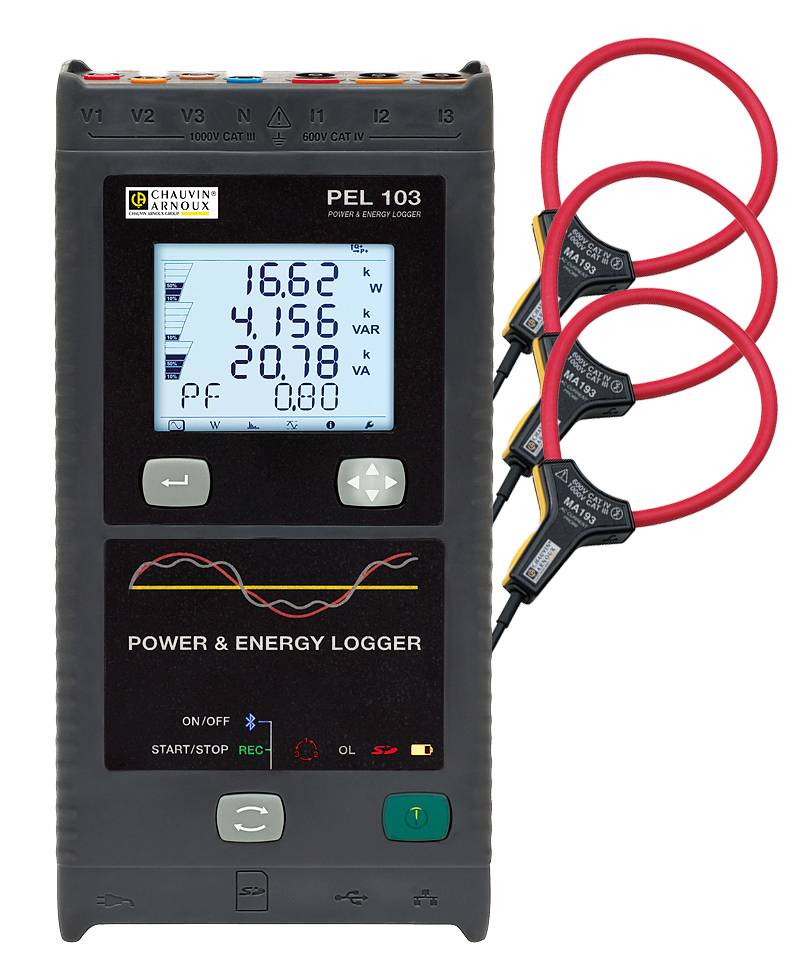

Chauvin Arnoux PEL 103 + 3x MA193-250 Equipo analizador de red Trifásico Con función de registro de datos, Pinza amperim

Chauvin Arnoux PEL 103 + 3x MA193-250 Equipo analizador de red Trifásico Con función de registro de datos, Pinza amperim-0
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Características y detalles

Tras la pista de los devoradores de energía, ¡con los registradores de rendimiento y energía PEL!

  • Para redes monofásicas, bifásicas y trifásicas (con y sin conductor neutro) y otras instalaciones eléctricas
  • Conexión sin interrumpir la fuente de alimentación
  • Transmisión de datos: Bluetooth, Ethernet y USB
  • Detección automática de los transformadores de corriente conectados
  • Almacenamiento de datos en tarjeta SD
  • Intercambio de datos en tiempo real con una PC y evaluación de datos de medición con el software de transferencia PEL

Especificaciones técnicas

  • Clase de precisión: 0,2%
  • Rango de medición de corriente con MiniFLEX MA193: 100 mA a 10000 AAC
  • Otros transformadores de corriente conectables (opcional):
  • MN93: 2 a 240 ACA
  • MN93A: 0,005 A a 5 AAC / 0,1 AAC a 120 AAC
  • C193: 3 A hasta 1200 AAC
  • AmpFLEX A193: 100 mA a 10000 AAC
  • PAC93: 10 A a 1000 AAC / 10 A a 1400 ADC
  • E3N: 50 mA a 10 AAC / DC - 100 mA a 100 AAC / DC
  • Relaciones de transformación tensión / corriente: hasta 650.000 V / hasta 25.000 A.
  • Potencia: 10 W a 10 GW / 10 var a 10 Gvar / 10 VA a 10 GVA
  • Energía: hasta 4 EWh / 4 EVAh / 4 Evarh (E = Eta = 1018)
  • Fase: cos ϕ, tan ϕ, PF
  • Intervalo de adquisición: 1 medición por segundo
  • Agregación: 1 mn a 60 mn
Tipo de producto

Equipo analizador de red

categoría de medición

CAT IV 600 V

CAT III 1000 V

Estándar de fábrica (sin certificado)

Suministro de tensión (datos)

110-250 V

Dimen.

( x x ) 37 x 125 x 256 mm

Peso

950 g

Tipo de medición

Trifásico

características especiales

Con función de registro de datos

Pinza amperimétrica incluida

Anchura

125 mm

Altura

256 mm

longitud

37 mm

las interfaces

Bluetooth®

Ethernet

USB

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 674479 Chauvin Arnoux PEL 103 + 3x MA193-250 Equipo analizador de red Trifásico Con función de registro de datos, Pinza amperim

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 674479 Chauvin Arnoux PEL 103 + 3x MA193-250 Equipo analizador de red Trifásico Con función de registro de datos, Pinza amperim

Descripción

Los PEL 102/103 son herramientas indispensables para optimizar la eficiencia energética.

Los registradores de datos PEL 102/103 miden línea y energía al mismo tiempo: Ofrecen todas las funciones para la adquisición y almacenamiento de datos de potencia y energía en los más diversos tipos de redes.
Además de corriente y voltaje, estos dispositivos registran potencia aparente, activa y reactiva (VA, W, var), así como energía aparente, activa y reactiva (kVAh, kWh, kvarh). Al mismo tiempo, se calcula el factor de potencia (PF), el factor de desplazamiento (DPF), el factor de cresta (CF), el contenido de armónicos (THD) y la frecuencia. Además, el usuario puede obtener información sobre los armónicos hasta el orden 50.

El usuario recibe toda la información que necesita para mejorar la eficiencia energética y puede controlar su consumo de energía en consecuencia.

Son fáciles de usar y, gracias a su diseño delgado y carcasa magnética trasera, adecuados para todo tipo de armarios de control.

Este texto ha sido traducido por máquina.

Modelo

  • Para instalaciones eléctricas monofásicas, bifásicas y trifásicas
  • Conexión sin interrumpir la fuente de alimentación
  • Análisis armónico
  • Comunicación Bluetooth®, Ethernet o USB
  • Detección automática de los conectados
  • Transformador de corriente
  • Almacenamiento de datos en tarjeta SD Intercambio de datos en tiempo real con un PC y evaluación de datos de medición con el software de transferencia PEL.

Volumen de suministro

  • 3 transformadores de corriente MiniFLEX MA193-250
  • 4 cables de prueba (banana / banana recta - longitud 3 m - negro)
  • 4 pinzas de cocodrilo (negras)
  • 1 tarjeta de memoria SD con 2 GB
  • 1 juego de piezas de identificación (para extremos de cable y transformadores de corriente)
  • 1 cable de alimentación
  • 1 cable de conexión USB (tipo A / tipo B)
  • 1 manual de instrucciones (en CD)
  • 1 bolsa de transporte
  • 1 ficha de datos de seguridad
  • 1 software de transferencia PEL para PC
  • 1 guía rápida
  • 1 adaptador SD-USB
