Name: Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100,
Brand: Chauvin Arnoux
SKU: 1270859
Availability: InStock

Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, -0

Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, -1

Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, -2

Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, -3

Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, -4

1/5

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 05/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (1978,99 € / Unidad)

1978,99 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Probador de instalación CA 6116N

17 en 1 en funciones
600V CAT III
Pruebas de acuerdo con las normas internacionales: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Adecuado para todos los sistemas de red: TT, TN o IT
Prueba de RCD / FI tipo AC, A, B
Tabla de respaldo integrada
Batería Li-Ion

Especificaciones técnicas

MEDICIÓN DE LA PRUEBA DE CONTINUIDAD / RESISTENCIA: Nominal / Rango de medición / Resolución:>200 mA / 39.99 Ω / 0.01 Ω / ± (1.5% de la pantalla + 2 dígitos)
12 mA / 39.99 Ω y 399.9 Ω / 0.01 y 0.1 Ω / ± (1.5% de la pantalla + 5 dígitos) con señal acústica
Rango de medición / resolución / precisión: 4 kΩ / 1 Ω / ± (1.5% de la pantalla + 5 dígitos)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1.5% de la pantalla + 2 dígitos)
MEDIDA DE RESISTENCIA DE AISLAMIENTO: Voltaje nominal Utest: 50/100/250/500/1000 V DC
Rango de medición / resolución / precisión: 0.01 MΩ a 2 GΩ / 10 kΩ a 1 MΩ / ± (5% de la pantalla + 3 dígitos)
Corriente de cortocircuito: ≤ 3 mA

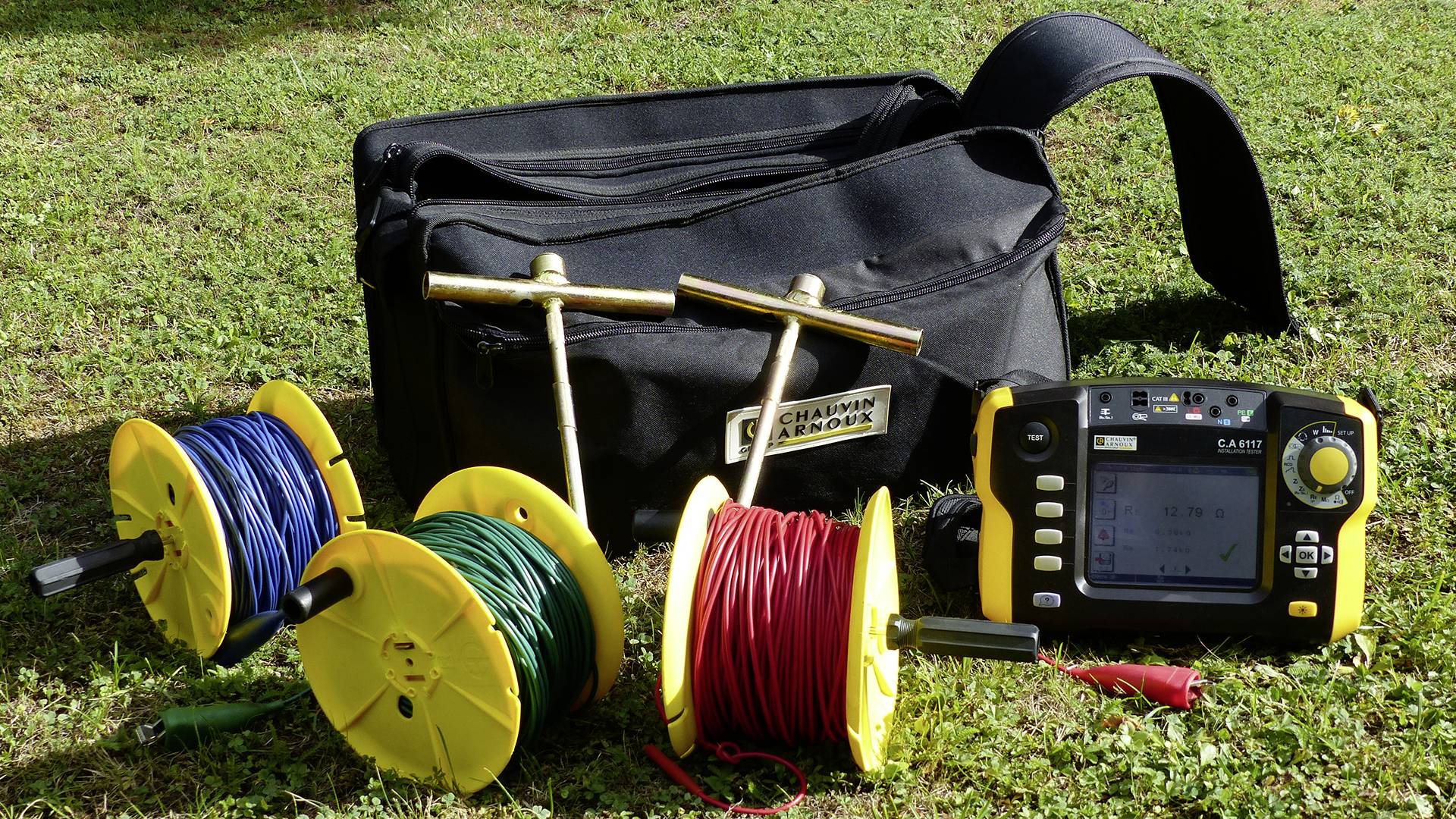

MEDICIÓN DE TIERRA: MEDICIÓN A TIERRA TRES POLOS: 0.50 Ω a 40 Ω / 0.01 Ω / ± (2% de lectura + 10 dígitos)
40 Ω a 15 kΩ / 0.1 Ω a 1 Ω / ± (2% de la pantalla + 2 dígitos)
Rango de medición / resolución / precisión: 15 kΩ a 40 kΩ / 10 Ω / ± (10% de la pantalla + 2 dígitos)
Más detalles: Medición de resistencia del recolector auxiliar RH y RS (hasta 40 kΩ)
Ufk: según SEV 3569
Prueba de puesta a tierra SELECTIVA (1 sonda): 0.20 Ω a 39.99 Ω - 40 Ω a 399.9 Ω / 0.01 Ω - 0.1 Ω / ± (10% de lectura +10 dígitos) Isel con alicates
MEDICIÓN DE IMPEDANCIA DEL LAZO (Zs (L-PE) y Zi (LN o LL)) - PRUEBA DE CONEXIÓN A TIERRA BAJO VOLTAJE (1 SONDA): MEDICIÓN DE CONEXIÓN A TIERRA EN FUNCIONAMIENTO
Tensión de funcionamiento del sistema / frecuencia: 90 a 500 V / 15.8 a 17.5 Hz - 45 a 65 Hz
Alta corriente de prueba con disparo de RCD (TRIP) Zs (L-PE) y Zi (LN o LL)
Rango de medición / resolución / precisión: corriente de prueba máx. 7,5A
(0.050) 0.100 Ω a 0.5 Ω / 0.001 Ω / ± (10% de la lectura + 20 dígitos)
0.5 Ω a 3.999 Ω / 0.001 Ω / ± (5% de la pantalla + 20 dígitos)
3,999 a 39,99 Ω / 0,01 Ω / ± (5% de la pantalla + 2 dígitos)
39.99 Ω a 399.99 Ω / 0.1 Ω / ± (5% de la pantalla + 2 dígitos)
Sin disparo FI / RCD (SIN DISPARO) (solo Zs (L-PE)): corriente de prueba: opcionalmente 6 mA - 9 mA - 12 mA
0.20 Ω a 0.99 Ω / 0.01 Ω / ± (15% de lectura + 10 dígitos)
1.00 a 1.99 Ω / 0.01 Ω / ± (15% de lectura + 3 dígitos)
2.00 a 39.99 Ω / 0.01Ω / ± (10% de lectura + 3 dígitos)
40.00 Ω a 399.9 Ω / 0.1 Ω / ± (5% de la pantalla + 2 dígitos)
400 a 3 999 Ω / 1 Ω / ± (5% de la pantalla + 2 dígitos)
Cálculo de corriente de cortocircuito Ik (PFC (Zs)), I Sc PSCC (Zi): corriente residual y corriente de cortocircuito: 0.1 A a 20 kA
Tabla de fusibles en el dispositivo: sí
Caída de voltaje ΔU% (Zi): -40% a + 40%
Más detalles: Medición de los componentes óhmicos e inductivos de las impedancias Zs y Zi
CONTROL REMOTO RCD / RCD TIPO B: Tensión de funcionamiento del sistema / frecuencia: 90 V a 275 V / 15.8 Hz a 17.5 Hz y 45 Hz a 65 Hz
IΔn: rampa / impulso 2 x IΔn impulso 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA pulso 4 IΔn; Duración: 150 ms para 4 x IΔn o 300 ms para 2 x IΔn
Prueba de rampa: de 0.2 x IΔn a 2.2 x IΔn
Prueba de disparo: 2 x IΔn: IΔN ≤ 200 mA: 2.2 x 2 x IΔn, IΔN>200 mA: 1.1 × 2 × IΔn
Prueba de disparo: 4 x IΔn: IΔN ≤ 100 mA: 2.2 x 4 IΔN
OTRAS MEDIDAS: Corriente que utiliza la sonda de corriente C177 / C177A: 5.0 mA a 199.9 A (C177A)
Corriente que usa la abrazadera de corriente MN77: 0 a 550 V CA / CC / CC y 15.8 a 500 Hz
Voltaje: 0 a 550 V AC / DC / DC y 15.8 a 500 Hz
Frecuencia: de 10 a 500 Hz
Secuencia de fases del conductor externo de 20 a 500 V AC
Potencia activa: monofásica: de 0 kW a 110 kW - Corriente trifásica: de 0 a 330 kW, pantalla de forma de onda simultánea para tensión y corriente
Armónicos: corriente y voltaje / hasta 50 orden / THD-F / THD-R.

Tipo de producto: Juego de comprobadores de instalación

: Estándar de fábrica (sin certificado)

categoría de medición: CAT III 600 V
CAT VI 300 V

Las interfaces: USB

Dimen.: (Anch. x Alt. x Prof.) 280 x 190 x 128 mm

Peso: 2.2 kg

: IP53

Rango de medición (VDE): Resistencia del conductor de protección
Resistencia de aislamiento
Corriente de fuga equivalente
Corriente del conductor de protección
Corriente de contacto
Tensión

Norma DIN: DIN IEC 60364
DIN EN 61557

Tipo de indicador: Digital (LCD)

Precisión: 1.5 %

Anchura: 280 mm

Altura: 190 mm

Secuencia de comprobación: Automático

Fuente de alimentación: Alimentación por pilas

Memoria (espacio): 1000

Memoria: Sí

tipo: C.A 6116N

Normas de seguridad electrónica alemanas de la VDE: 0100
0105
0413

Profundidad: 128 mm

UKCA: Irrelevante

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

Calibrado según

Las interfaces

Rango de medición (VDE)

Tipo de producto

Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, 0105, 0413

N.º artículo:1270859

Entrega Jue. 05/11

Enviado por Conrad Electronic

Este artículo

Estándar de fábrica (sin certificado)

USB

Resistencia del conductor de protección

Juego de comprobadores de instalación

Unidad(es)

Mín.: 1

Múltiplos: 1

1978,99 €^*

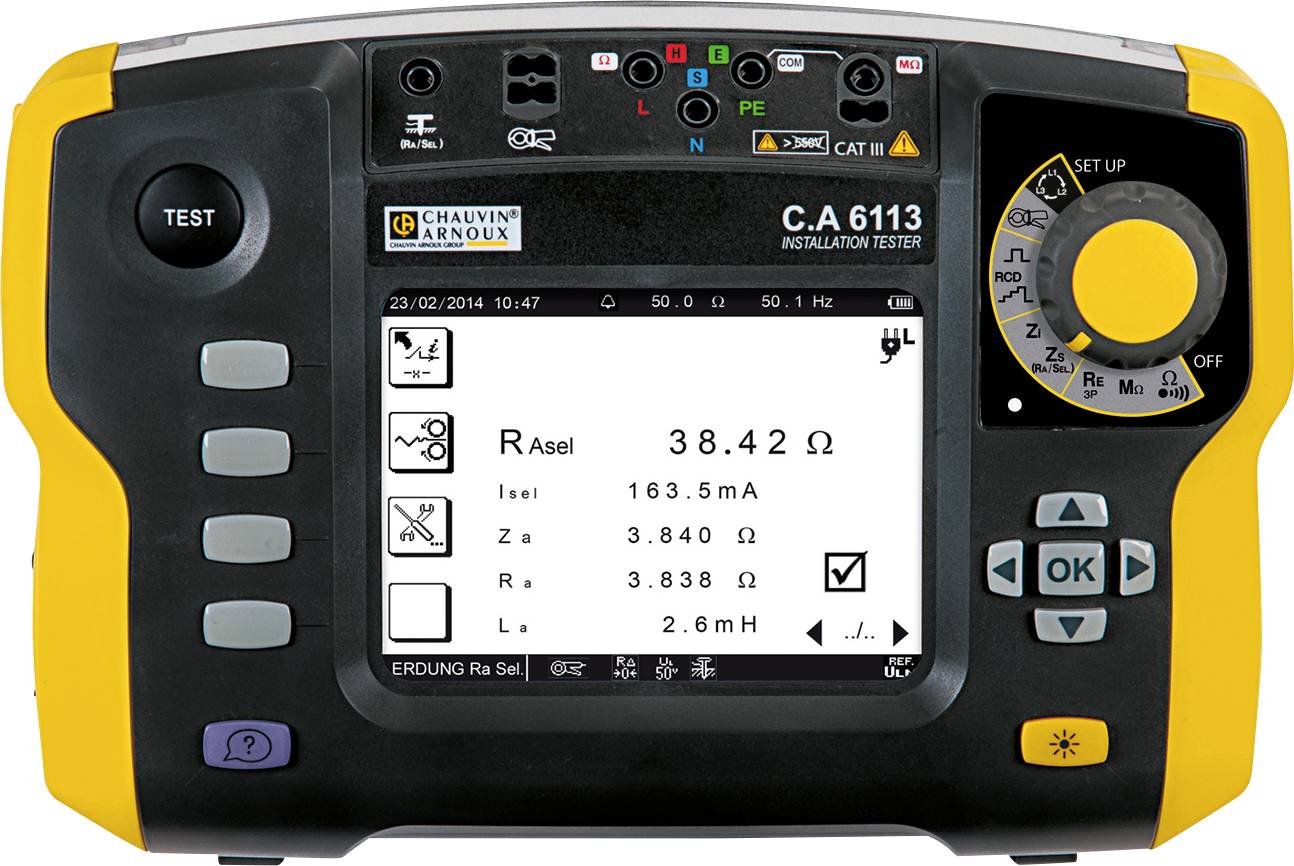

Chauvin Arnoux C.A 6113 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, 0105, 0413

N.º artículo:1270997

Entrega inmediata Mar. 03/11

1 Unidad(es)

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

Ninguno

Resistencia del conductor de protección

Comprobadores de instalación

Unidad(es)

Mín.: 1

Múltiplos: 1

1441,18 €^*

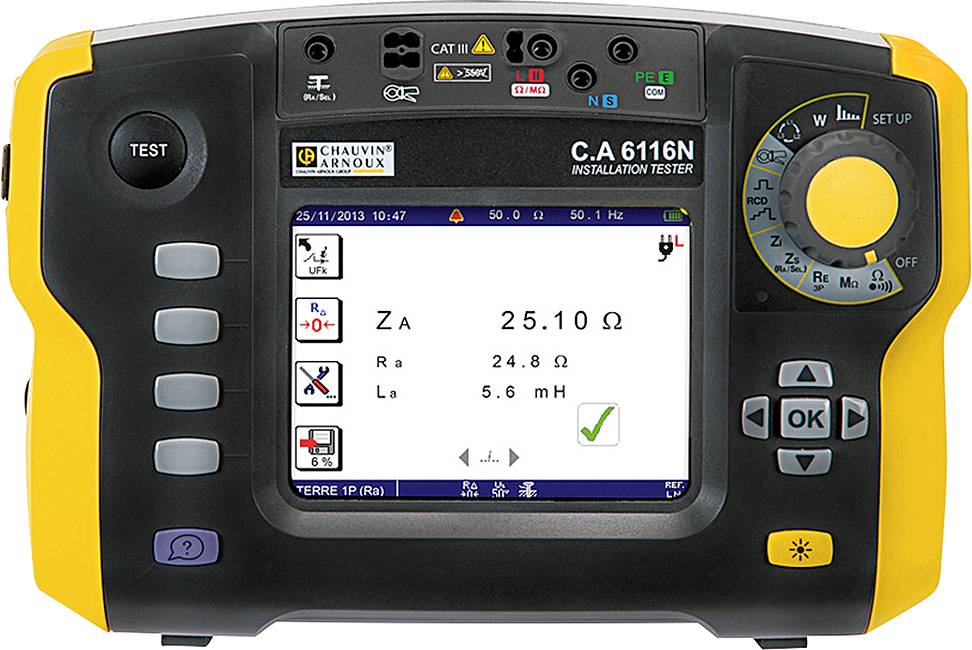

Chauvin Arnoux C.A 6116N + Software Dataview Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, 0105, 0413

N.º artículo:1270860

Entrega Jue. 05/11

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

USB

Resistencia del conductor de protección

Juego de comprobadores de instalación

Unidad(es)

Mín.: 1

Múltiplos: 1

1814,29 €^*

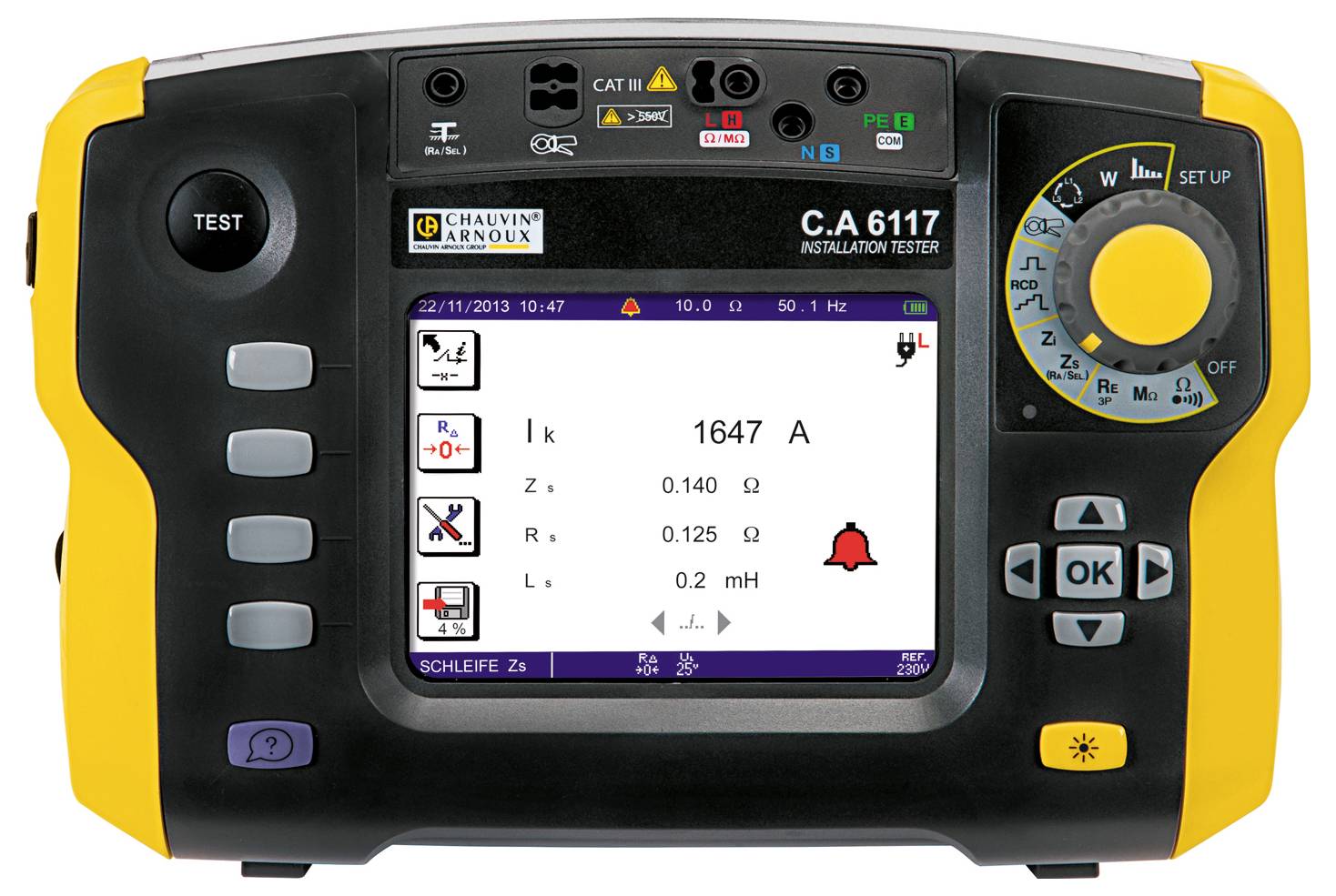

Chauvin Arnoux C.A 6117 + Software Dataview Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100, 0105, 0413

N.º artículo:1270998

Entrega Vie. 06/11

Enviado por Conrad Electronic

Estándar de fábrica (sin certificado)

USB

Resistencia con toma de tierra

Juego de comprobadores de instalación

Unidad(es)

Mín.: 1

Múltiplos: 1

2469,75 €^*

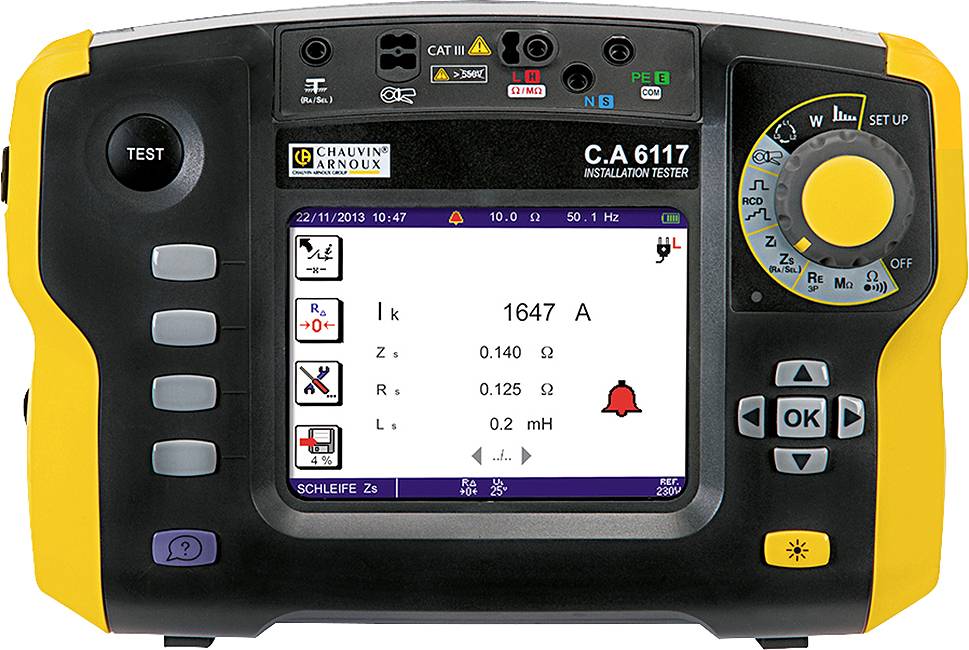

Chauvin Arnoux C.A 6117 + Software Dataview Juego de comprobadores de instalación Calibrado según (DAkkS) Normas de seguridad electrónica alemanas de la VDE 0100, 0105, 0413

N.º artículo:2346995

No disponible

Enviado por Conrad Electronic

DAkkS

USB

Resistencia del conductor de protección

Juego de comprobadores de instalación

Unidad(es)

Mín.: 1

Múltiplos: 1

Chauvin Arnoux C.A 6117 + Software Dataview Juego de comprobadores de instalación Calibrado según (ISO) Normas de seguridad electrónica alemanas de la VDE 0100, 0105, 0413

N.º artículo:2346994

No disponible

Enviado por Conrad Electronic

ISO

USB

Resistencia del conductor de protección

Juego de comprobadores de instalación

Unidad(es)

Mín.: 1

Múltiplos: 1

Documentos y descargas

Ficha técnica

Ficha técnica 1270859 Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100,

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1270859 Chauvin Arnoux C.A 6116N Juego de comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100,

Descripción

Este texto ha sido traducido por máquina.

Comprobador de instalaciones multifunción. Seguridad para sus instalaciones eléctricas gracias a un potente dispositivo multifunción

Modelo

Pruebas de acuerdo con las normas internacionales: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Tecnología de conexión confiable y simple gracias a la ayuda contextual para cada función individual, que también contiene diagramas de conexión
Adecuado para todos los sistemas de red: TT, TN o IT
Prueba de RCD / FI tipo AC, A,
Tabla de fusibles integrada para una lectura rápida de los resultados en el dispositivo
Una batería Li-Ion le da al dispositivo una mayor autonomía
Mediciones: voltaje, corriente con abrazadera, potencia, formas de onda y armónicos
Medición de la caída de tensión para un dimensionamiento correcto de la sección transversal del conductor
Medida de bucle, resolución 1 mΩ
Probador de instalación multifuncional de memoria de 3 niveles 600 V CAT III
17 funciones en 1 dispositivo.

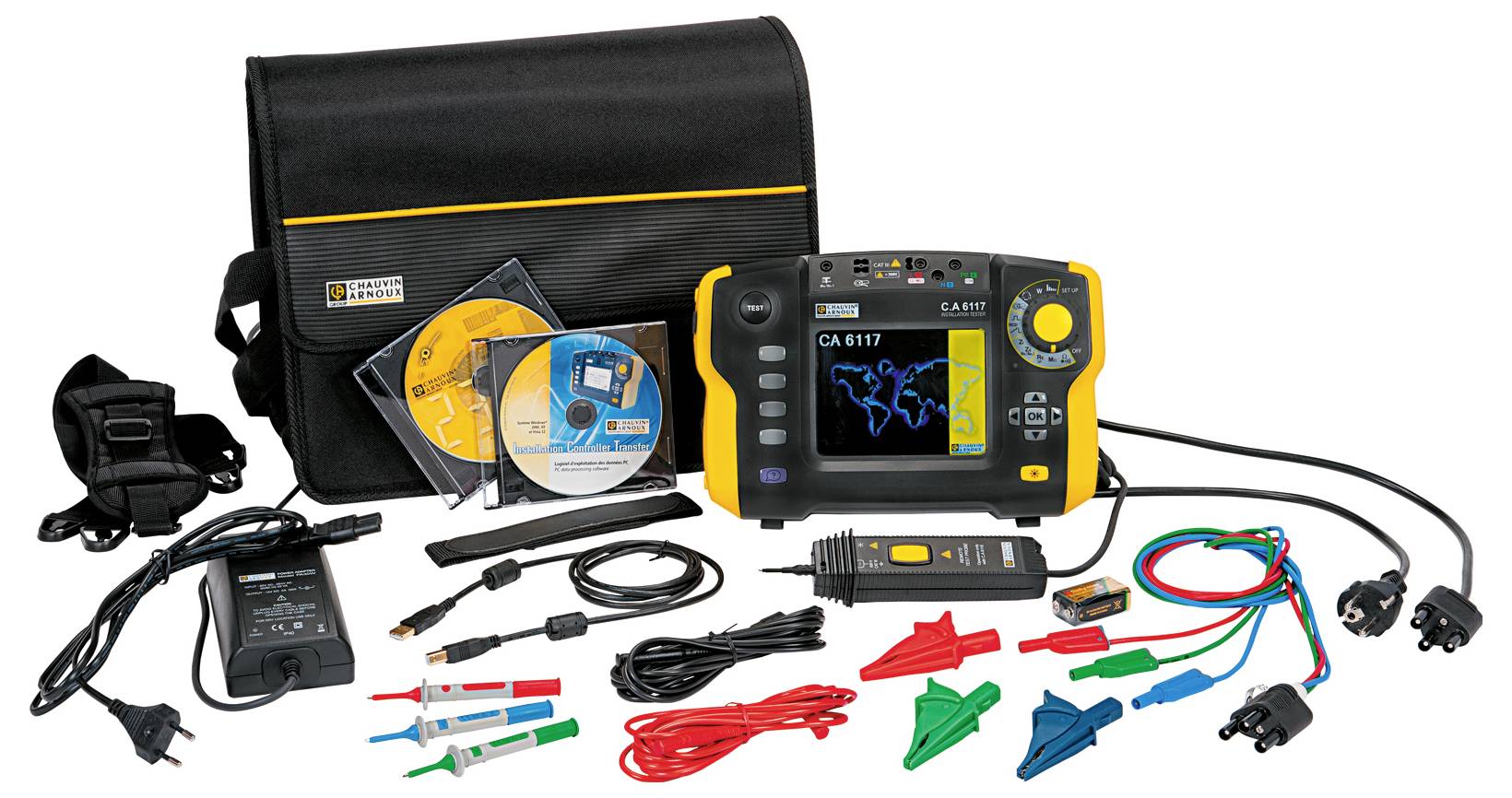

Volumen de suministro

Maletín de transporte
Adaptador de CA / cargador tipo 2
Batería Li-ion
Cable USB A / B 180 m con ferrita
Cable de medición tripolar con 3 cables de medición de seguridad (rojo, azul y verde)
3 sondas de prueba Ø 4 mm (rojo, azul y verde)
3 clips de cocodrilo (rojo, azul y verde)
2 cables de medición de seguridad 3 m (en ángulo recto rojo y negro)
Línea de energía tripolar
Línea eléctrica Euro de dos polos
Sonda de control remoto
Correa
Película de protección contra arañazos de pantalla (ya adjunta)
Correa para hombro para operación manos libres (4 puntos)
Software TIC para la exportación de datos en CD-ROM
6 manuales de instrucciones en CD (1 por idioma)
Hoja de datos de seguridad (20 idiomas)
Dataview de software

Descripción

Este texto ha sido traducido por máquina.

Comprobador de instalaciones multifunción. Seguridad para sus instalaciones eléctricas gracias a un potente dispositivo multifunción

Modelo

Pruebas de acuerdo con las normas internacionales: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Tecnología de conexión confiable y simple gracias a la ayuda contextual para cada función individual, que también contiene diagramas de conexión
Adecuado para todos los sistemas de red: TT, TN o IT
Prueba de RCD / FI tipo AC, A,
Tabla de fusibles integrada para una lectura rápida de los resultados en el dispositivo
Una batería Li-Ion le da al dispositivo una mayor autonomía
Mediciones: voltaje, corriente con abrazadera, potencia, formas de onda y armónicos
Medición de la caída de tensión para un dimensionamiento correcto de la sección transversal del conductor
Medida de bucle, resolución 1 mΩ
Probador de instalación multifuncional de memoria de 3 niveles 600 V CAT III
17 funciones en 1 dispositivo.

Volumen de suministro

Maletín de transporte
Adaptador de CA / cargador tipo 2
Batería Li-ion
Cable USB A / B 180 m con ferrita
Cable de medición tripolar con 3 cables de medición de seguridad (rojo, azul y verde)
3 sondas de prueba Ø 4 mm (rojo, azul y verde)
3 clips de cocodrilo (rojo, azul y verde)
2 cables de medición de seguridad 3 m (en ángulo recto rojo y negro)
Línea de energía tripolar
Línea eléctrica Euro de dos polos
Sonda de control remoto
Correa
Película de protección contra arañazos de pantalla (ya adjunta)
Correa para hombro para operación manos libres (4 puntos)
Software TIC para la exportación de datos en CD-ROM
6 manuales de instrucciones en CD (1 por idioma)
Hoja de datos de seguridad (20 idiomas)
Dataview de software
