Name: Cable FLK 20/2FLK14/EZ-DR/100/KONFEK Phoenix Contact Contenido: 1 UD(S).
Brand: Phoenix Contact
SKU: 3579005
Availability: InStock

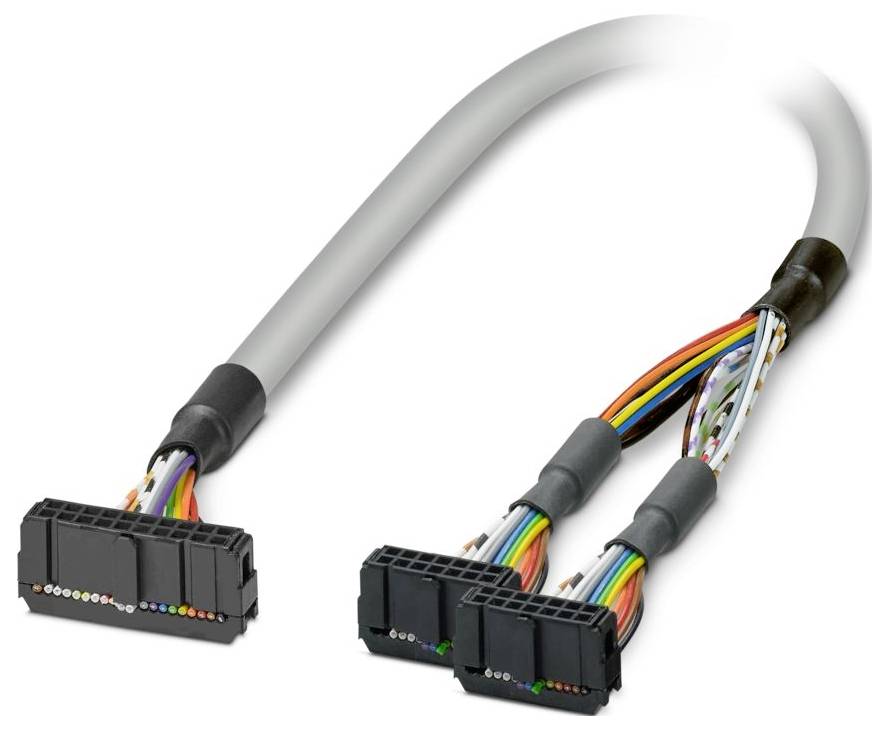

Cable FLK 20/2FLK14/EZ-DR/100/KONFEK Phoenix Contact Contenido: 1 UD(S).-0

Similar a la imagen

Tipo de producto

Cable de conexión

La longitud del cable

1 m

conexión

Regleta de conectores hembra IDC-FLK

Número total de polos

Fabricante de la pieza.

2298470

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

32 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (60,50 € / Unidad)

60,50 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Número de polos: 14
Tipo de conexión: conector hembra IDC/FLK
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP00
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C
Altitud: ≤ 2000 m
Instrucciones de funcionamiento: Para un uso correcto, deben respetarse las especificaciones de las instrucciones de instalación (véase la sección Descargas). Al utilizar productos de terceros en aplicaciones o al utilizarlos junto con productos de terceros, también deben cumplirse las especificaciones, las instrucciones de seguridad y las advertencias del fabricante de terceros correspondiente.
Diámetro exterior del cable: 7,60 mm ±0,4 mm
Espaciado entre contactos 2,54 mm
Conexión según la norma: IEC 60603-13 (basada en)
Carcasa exterior, material: PVC semirrígido
Material conductor: hilos de cobre estañado
Longitud del cable: 1 m
Sección transversal del conductor: 20 x 0,14 mm²
Resistencia de línea: ≤ 145 Ω/km (20 °C)
Carcasa exterior, color: gris
Resistencia de aislamiento: ≥ 20 MΩ*km (20 °C)
Grado de protección (ubicación de instalación): ≥ IP54 (ubicación de instalación)
Estilo UL AWM: 2464/1061
Protegido: no
Tipo de cable: 20X0.14 [PVC]
Línea de señal de estructura conductora: 7 x 0,16 mm
Línea de señal AWG: 26
Diámetro del cable con aislamiento incluido: 1 mm ±0,03 mm
Radio de curvatura mínimo, instalado permanentemente: 64 mm
Radio de curvatura mínimo, instalación flexible: 120 mm
Capacidad de carga dinámica (flexión): Ciclos máximos de flexión: 5000 (con radio ≥ 15 veces el diámetro exterior)
Retardancia a la llama: IEC 60332-1-2 (tubería); VDE 0842, Parte 332-1-2 (tubería); IEC 60332-3-22 (tubería); UL VW-1; CSA FT-1
Resistencia al aceite: contra salpicaduras ocasionales (tuberías)
Número de puertos: 2
Modo de funcionamiento nominal: 100 % ED
Ciclos de conexión:> 50
Conexión 1: Conexión 1
Puerto 2: Puerto 2
Libre de halógenos: no
Temperatura ambiente (funcionamiento) (instalación fija): -40 °C ... 70 °C (instalación fija)
Temperatura ambiente (funcionamiento) (instalación flexible): -10 °C ... 70 °C (instalación flexible)
Tipo de conductor: Cable redondo preensamblado
Controlador compatible: EMERSON DeltaV: Controlador compatible: EMERSON DeltaV
Tarjeta de E/S compatible: VE4001S2T2B5;VE4002S1T2B6
Tensión de funcionamiento (CA): ≤ 30 V CA
Tensión de funcionamiento (CC): ≤ 60 V CC
Controlador compatible: SIEMENS ET 200SP: Controlador compatible: SIEMENS ET 200SP
Módulo periférico adecuado: 6ES7131-6BH01-0BA0 (Unidades base A0/A1); 6ES7131-6BH01-2BA0 (Unidades base A0/A1); 6ES7132-6BH01-0BA0 (Unidades base A0/A1); 6ES7132-6BH01-2BA0 (Unidades base A0/A1)
Código de color: Cable único: Código de color: Cable único
blanco: IDC/FLK20 (10) = IDC/FLK14-2 (2)
marrón: IDC/FLK20 (2) = IDC/FLK14-1 (2)
verde: IDC/FLK20 (6) = IDC/FLK14-1 (6)
amarillo: IDC/FLK20 (5) = IDC/FLK14-1 (5)
gris: IDC/FLK20 (9) = IDC/FLK14-2 (1)
azul: IDC/FLK20 (7) = IDC/FLK14-1 (7)
rojo: IDC/FLK20 (3) = IDC/FLK14-1 (3)
negro: IDC/FLK20 (1) = IDC/FLK14-1 (1)
violeta: IDC/FLK20 (8) = IDC/FLK14-1 (8)
blanco-verde: IDC/FLK20 (16) = IDC/FLK14-2 (8)
blanco-amarillo: IDC/FLK20 (15) = IDC/FLK14-2 (7)
blanco-gris: IDC/FLK20 (19) = IDC/FLK14-1 (9)
blanco-azul: IDC/FLK20 (17) = IDC/FLK14-2 (9)
blanco-rojo: IDC/FLK20 (13) = IDC/FLK14-2 (5)
blanco-negro: IDC/FLK20 (11) = IDC/FLK14-2 (3)
marrón-negro: IDC/FLK20 (20) = IDC/FLK14-1 (10)
blanco-marrón: IDC/FLK20 (12) = IDC/FLK14-2 (4)
naranja: IDC/FLK20 (4) = IDC/FLK14-1 (4)
Tipo de cable: Cable dividido para dos módulos
Corriente (por trayectoria, 50 °C): ≤ 1 A (cuando está desenrollado, ver Reducción de potencia)
Corriente (por trayectoria, 70 °C): ≤ 0,6 A (en estado desenrollado, véase Reducción de potencia)
blanco-naranja: IDC/FLK20 (14) = IDC/FLK14-2 (6)
blanco-violeta: IDC/FLK20 (18) = IDC/FLK14-2 (10)
Unidad base adecuada: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
20x0.14 [PVC]: 20x0.14 [PVC]

Tipo de producto: Cable de conexión

La longitud del cable: 1 m

conexión: Regleta de conectores hembra IDC-FLK

Número total de polos: 20

Fabricante de la pieza.: 2298470

Contenido: 1 UD(S).

Material: PVC

Número de polos: 20

tipo: FLK 20/2FLK14/EZ-DR/100/KONFEK

longitud: 1 m

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579005 Cable FLK 20/2FLK14/EZ-DR/100/KONFEK Phoenix Contact Contenido: 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579005 Cable FLK 20/2FLK14/EZ-DR/100/KONFEK Phoenix Contact Contenido: 1 UD(S).

Descripción

Cable redondo preensamblado; Conector 1: Conector hembra IDC/FLK (1 x 20 pines); Conector 2: Conector hembra IDC/FLK (2 x 14 pines); Longitud del cable: 1 m
