Name: Cable FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Contenido: 1 UD(S).
Brand: Phoenix Contact
SKU: 3578997
Availability: InStock

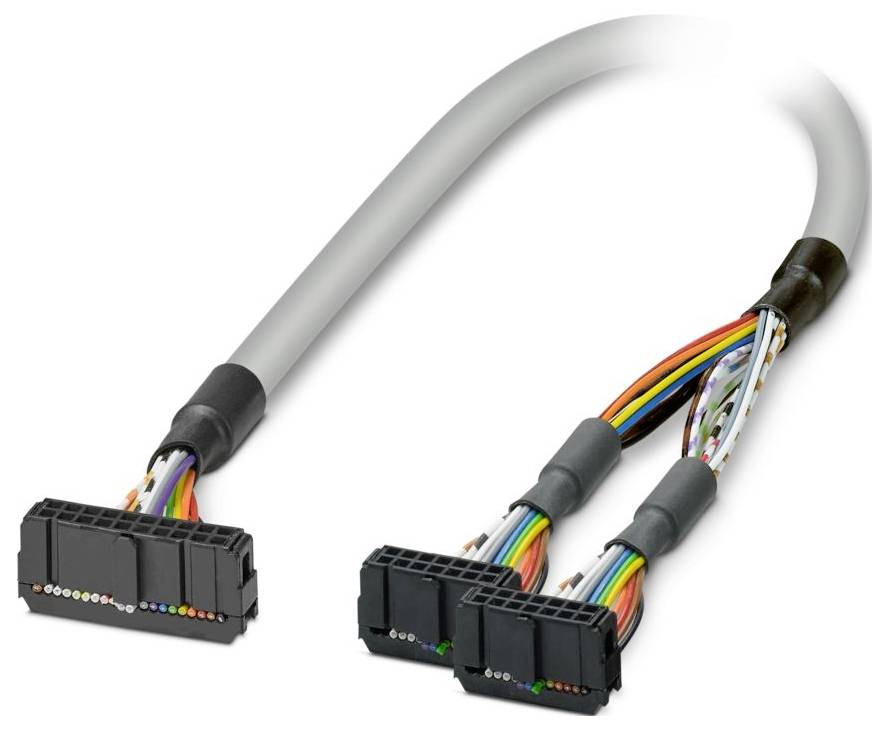

Cable FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Contenido: 1 UD(S).-0

Similar a la imagen

Tipo de producto

Cable de conexión

La longitud del cable

3 m

conexión

Regleta de conectores hembra IDC-FLK

Número total de polos

Fabricante de la pieza.

2300818

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

10 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (77,30 € / Unidad)

77,30 €

más el IVA aplicable

Solo quedan 10 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Número de polos: 14
Tipo de conexión: conector hembra IDC/FLK
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP00
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C
Altitud: ≤ 2000 m
Instrucciones de funcionamiento: Para un uso correcto, deben respetarse las especificaciones de las instrucciones de instalación (véase la sección Descargas). Al utilizar productos de terceros en aplicaciones o al utilizarlos junto con productos de terceros, también deben cumplirse las especificaciones, las instrucciones de seguridad y las advertencias del fabricante de terceros correspondiente.
Diámetro exterior del cable: 7,60 mm ±0,4 mm
Espaciado entre contactos 2,54 mm
Conexión según la norma: IEC 60603-13 (basada en)
Carcasa exterior, material: PVC semirrígido
Material conductor: hilos de cobre estañado
Longitud del cable: 3 m
Sección transversal del conductor: 20 x 0,14 mm²
Resistencia de línea: ≤ 145 Ω/km (20 °C)
Carcasa exterior, color: gris
Resistencia de aislamiento: ≥ 20 MΩ*km (20 °C)
Grado de protección (ubicación de instalación): ≥ IP54 (ubicación de instalación)
Estilo UL AWM: 2464/1061
Protegido: no
Tipo de cable: 20X0.14 [PVC]
Línea de señal de estructura conductora: 7 x 0,16 mm
Línea de señal AWG: 26
Diámetro del cable con aislamiento incluido: 1 mm ±0,03 mm
Radio de curvatura mínimo, instalado permanentemente: 64 mm
Radio de curvatura mínimo, instalación flexible: 120 mm
Capacidad de carga dinámica (flexión): Ciclos máximos de flexión: 5000 (con radio ≥ 15 veces el diámetro exterior)
Retardancia a la llama: IEC 60332-1-2 (tubería); VDE 0842, Parte 332-1-2 (tubería); IEC 60332-3-22 (tubería); UL VW-1; CSA FT-1
Resistencia al aceite: contra salpicaduras ocasionales (tuberías)
Número de puertos: 2
Modo de funcionamiento nominal: 100 % ED
Ciclos de conexión:> 50
Conexión 1: Conexión 1
Puerto 2: Puerto 2
Libre de halógenos: no
Temperatura ambiente (funcionamiento) (instalación fija): -40 °C ... 70 °C (instalación fija)
Temperatura ambiente (funcionamiento) (instalación flexible): -10 °C ... 70 °C (instalación flexible)
Tipo de conductor: Cable redondo preensamblado
Controlador compatible: EMERSON DeltaV: Controlador compatible: EMERSON DeltaV
Tarjeta de E/S compatible: VE4001S2T2B5;VE4002S1T2B6
Tensión de funcionamiento (CA): ≤ 30 V CA
Tensión de funcionamiento (CC): ≤ 60 V CC
Controlador compatible: SIEMENS ET 200SP: Controlador compatible: SIEMENS ET 200SP
Módulo periférico adecuado: 6ES7131-6BH01-0BA0 (Unidades base A0/A1); 6ES7131-6BH01-2BA0 (Unidades base A0/A1); 6ES7132-6BH01-0BA0 (Unidades base A0/A1); 6ES7132-6BH01-2BA0 (Unidades base A0/A1)
Código de color: Cable único: Código de color: Cable único
blanco: IDC/FLK20 (10) = IDC/FLK14-2 (2)
marrón: IDC/FLK20 (2) = IDC/FLK14-1 (2)
verde: IDC/FLK20 (6) = IDC/FLK14-1 (6)
amarillo: IDC/FLK20 (5) = IDC/FLK14-1 (5)
gris: IDC/FLK20 (9) = IDC/FLK14-2 (1)
azul: IDC/FLK20 (7) = IDC/FLK14-1 (7)
rojo: IDC/FLK20 (3) = IDC/FLK14-1 (3)
negro: IDC/FLK20 (1) = IDC/FLK14-1 (1)
violeta: IDC/FLK20 (8) = IDC/FLK14-1 (8)
blanco-verde: IDC/FLK20 (16) = IDC/FLK14-2 (8)
blanco-amarillo: IDC/FLK20 (15) = IDC/FLK14-2 (7)
blanco-gris: IDC/FLK20 (19) = IDC/FLK14-1 (9)
blanco-azul: IDC/FLK20 (17) = IDC/FLK14-2 (9)
blanco-rojo: IDC/FLK20 (13) = IDC/FLK14-2 (5)
blanco-negro: IDC/FLK20 (11) = IDC/FLK14-2 (3)
marrón-negro: IDC/FLK20 (20) = IDC/FLK14-1 (10)
blanco-marrón: IDC/FLK20 (12) = IDC/FLK14-2 (4)
naranja: IDC/FLK20 (4) = IDC/FLK14-1 (4)
Tipo de cable: Cable dividido para dos módulos
Corriente (por trayectoria, 50 °C): ≤ 1 A (cuando está desenrollado, ver Reducción de potencia)
Corriente (por trayectoria, 70 °C): ≤ 0,6 A (en estado desenrollado, véase Reducción de potencia)
blanco-naranja: IDC/FLK20 (14) = IDC/FLK14-2 (6)
blanco-violeta: IDC/FLK20 (18) = IDC/FLK14-2 (10)
Unidad base adecuada: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
20x0.14 [PVC]: 20x0.14 [PVC]

Tipo de producto: Cable de conexión

La longitud del cable: 3 m

conexión: Regleta de conectores hembra IDC-FLK

Número total de polos: 20

Fabricante de la pieza.: 2300818

Contenido: 1 UD(S).

Material: PVC

Número de polos: 20

tipo: FLK 20/2FLK14/EZ-DR/300/KONFEK

longitud: 3 m

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3578997 Cable FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Contenido: 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3578997 Cable FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Contenido: 1 UD(S).

Descripción

Cable redondo preensamblado; Conector 1: Conector hembra IDC/FLK (1 x 20 pines); Conector 2: Conector hembra IDC/FLK (2 x 14 pines); Longitud del cable: 3 m
