Name: Cable CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenido: 1 UD(S).
Brand: Phoenix Contact
SKU: 3579073
Availability: InStock

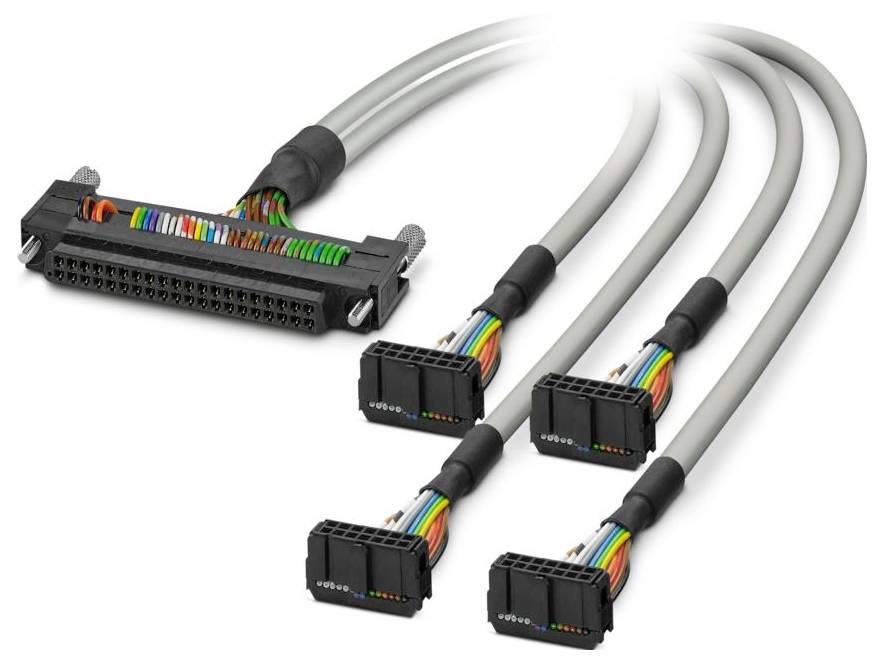

Cable CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenido: 1 UD(S).-0

Similar a la imagen

Tipo de producto

Cable de conexión

La longitud del cable

2 m

conexión

Regleta de conectores hembra IDC-FLK

Clavija de conexión

Número total de polos

Fabricante de la pieza.

2321732

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 05/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (134,45 € / Unidad)

134,45 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Diseño: FCN 367
Número de polos: 14
Tipo de conexión: conector hembra IDC/FLK
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP00
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C
Altitud: ≤ 2000 m
Instrucciones de funcionamiento: Para un uso correcto, deben respetarse las especificaciones de las instrucciones de instalación (véase la sección Descargas). Al utilizar productos de terceros en aplicaciones o al utilizarlos junto con productos de terceros, también deben cumplirse las especificaciones, las instrucciones de seguridad y las advertencias del fabricante de terceros correspondiente.
Diámetro exterior del cable: 6,10 mm ±0,4 mm
Espaciado entre contactos 2,54 mm
Conexión según la norma: IEC 60603-13 (basada en)
Carcasa exterior, material: PVC semirrígido
Material conductor: hilos de cobre estañado
Longitud del cable: 2 m
Sección transversal del conductor: 10 x 0,14 mm²
Resistencia de línea: ≤ 145 Ω/km (20 °C)
Carcasa exterior, color: gris
Resistencia de aislamiento: ≥ 20 MΩ*km (20 °C)
Grado de protección (ubicación de instalación): ≥ IP54 (ubicación de instalación)
Estilo UL AWM: 2464/1061
Protegido: no
Tipo de cable: 10X0.14 [PVC]
Línea de señal de estructura conductora: 7 x 0,16 mm
Línea de señal AWG: 26
Diámetro del cable con aislamiento incluido: 1 mm ±0,03 mm
Radio de curvatura mínimo, instalado permanentemente: 52 mm
Radio de curvatura mínimo, instalación flexible: 98 mm
Capacidad de carga dinámica (flexión): Ciclos máximos de flexión: 5000
Retardancia a la llama: IEC 60332-1-2 (tubería); VDE 0842, Parte 332-1-2 (tubería); IEC 60332-3-22 (tubería); UL VW-1; CSA FT-1
Resistencia al aceite: contra salpicaduras ocasionales (tuberías)
Número de puertos: 4
Modo de funcionamiento nominal: 100 % ED
Ciclos de conexión:> 50
Libre de halógenos: no
Temperatura ambiente (funcionamiento) (instalación fija): -40 °C ... 70 °C (instalación fija)
Temperatura ambiente (funcionamiento) (instalación flexible): -10 °C ... 70 °C (instalación flexible)
Tipo de conductor: Cable redondo preensamblado
Tarjeta de E/S compatible: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX DD0 6402K; BMX DDM 3202K
Tensión de funcionamiento (CA): ≤ 30 V CA
Tensión de funcionamiento (CC): ≤ 60 V CC
Código de color: Cable único: Código de color: Cable único
blanco: X1 (A1) = X5 (10)
marrón: X1 (A6) = X5 (2)
verde: X1 (A4) = X5 (6)
amarillo: X1 (B4) = X5 (5)
gris: X1 (B1) = X5 (9)
azul: X1 (B3) = X5 (7)
rojo: X1 (B5) = X5 (3)
negro: X1 (B6) = X5 (1)
violeta: X1 (A3) = X5 (8)
naranja: X1 (A5) = X5 (4)
Configuración del cable: Cable dividido para cuatro módulos
Corriente (por trayectoria, 50 °C): ≤ 1 A (cuando está desenrollado, ver Reducción de potencia)
Corriente (por trayectoria, 70 °C): ≤ 0,6 A (en estado desenrollado, véase Reducción de potencia)
Controlador compatible: SCHNEIDER ELECTRIC Modicon M340: Controlador compatible: SCHNEIDER ELECTRIC Modicon M340
10x0.14 [PVC]: 10x0.14 [PVC]
X1: X1
X2 ... X5: X2 ... X5

Tipo de producto: Cable de conexión

La longitud del cable: 2 m

conexión: Regleta de conectores hembra IDC-FLK
Clavija de conexión

Número total de polos: 10

Fabricante de la pieza.: 2321732

Contenido: 1 UD(S).

Material: PVC

Número de polos: 10

tipo: CABLE-FCN40/4X14/ 2,0M/M340

longitud: 2 m

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579073 Cable CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenido: 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579073 Cable CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenido: 1 UD(S).

Descripción

Cable redondo preensamblado; Controlador: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Conector 1: Conector Fujitsu (1 x 40 pines); Conector 2: Conector hembra IDC/FLK (4 x 14 pines); Longitud del cable: 2 m
