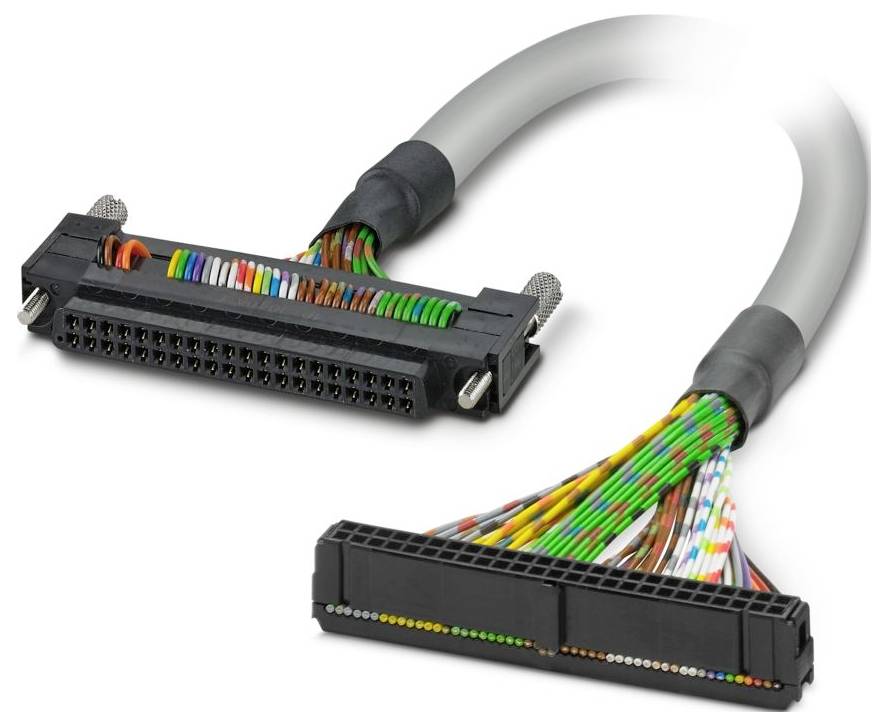

Similar a la imagen
Cable CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Contenido: 1 UD(S).
Tipo de producto
Cable de conexión
La longitud del cable
2 m
conexión
Regleta de conectores hembra IDC-FLK
Clavija de conexión
Número total de polos
40
Fabricante de la pieza.
2321651
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
88,23 €
3
3% = 7,35 €
85,78 €
5
4% = 17,10 €
84,81 €
10
5% = 40,80 €
84,15 €
25
5% = 120,25 €
83,42 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (88,23 € / Unidad)
88,23 €
más el IVA aplicable
& Envío gratuito
Solo quedan 1 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Diseño: FCN 367
- Número de polos: 50
- Tipo de conexión: conector hembra IDC/FLK
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP00
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C
- Altitud: ≤ 2000 m
- Instrucciones de funcionamiento: Para un uso correcto, deben respetarse las especificaciones de las instrucciones de instalación (véase la sección Descargas). Al utilizar productos de terceros en aplicaciones o al utilizarlos junto con productos de terceros, también deben cumplirse las especificaciones, las instrucciones de seguridad y las advertencias del fabricante de terceros correspondiente.
- Diámetro exterior del cable: 9,90 mm ±0,4 mm
- Espaciado entre contactos 2,54 mm
- Conexión según la norma: IEC 60603-13 (basada en)
- Carcasa exterior, material: PVC semirrígido
- Material conductor: hilos de cobre estañado
- Longitud del cable: 2 m
- Sección transversal del cable: 40 x 0,14 mm²
- Resistencia de línea: ≤ 145 Ω/km (20 °C)
- Carcasa exterior, color: gris
- Resistencia de aislamiento: ≥ 20 MΩ*km (20 °C)
- Grado de protección (ubicación de instalación): ≥ IP54 (ubicación de instalación)
- Estilo UL AWM: 2464/1061
- Protegido: no
- Tipo de cable: 40X0.14 [PVC]
- Línea de señal de estructura conductora: 7 x 0,16 mm
- Línea de señal AWG: 26
- Diámetro del cable con aislamiento incluido: 1 mm ±0,03 mm
- Radio de curvatura mínimo, instalado permanentemente: 82 mm
- Radio de curvatura mínimo, instalación flexible: 155 mm
- Capacidad de carga dinámica (flexión): Ciclos máximos de flexión: 5000 (con radio ≥ 15 veces el diámetro exterior)
- Retardancia a la llama: IEC 60332-1-2 (tubería); VDE 0842, Parte 332-1-2 (tubería); IEC 60332-3-22 (tubería); UL VW-1; CSA FT-1
- Resistencia al aceite: contra salpicaduras ocasionales (tuberías)
- Número de puertos: 1
- Modo de funcionamiento nominal: 100 % ED
- Ciclos de conexión:> 50
- Conexión 1: Conexión 1
- Puerto 2: Puerto 2
- Libre de halógenos: no
- Temperatura ambiente (funcionamiento) (instalación fija): -40 °C ... 70 °C (instalación fija)
- Temperatura ambiente (funcionamiento) (instalación flexible): -10 °C ... 70 °C (instalación flexible)
- Tipo de conductor: Cable redondo preensamblado
- Tarjeta de E/S compatible: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX DD0 6402K; BMX DDM 3202K
- Tensión de funcionamiento (CA): ≤ 30 V CA
- Tensión de funcionamiento (CC): ≤ 60 V CC
- Código de color: Cable único: Código de color: Cable único
- blanco: Fujitsu40 (B5) = IDC/FLK50 (41)
- marrón: Fujitsu40 (B1) = IDC/FLK50 (37)
- verde: Fujitsu40 (B3) = IDC/FLK50 (45)
- Amarillo: Fujitsu40 (A3) = IDC/FLK50 (46)
- gris: Fujitsu40 (A5) = IDC/FLK50 (42)
- azul: Fujitsu40 (A4) = IDC/FLK50 (44)
- rojo: Fujitsu40 (A2) = IDC/FLK50 (35)
- negro: Fujitsu40 (A1) = IDC/FLK50 (47)
- violeta: Fujitsu40 (B4) = IDC/FLK50 (43)
- blanco-verde: Fujitsu40 (B8) = IDC/FLK50 (31)
- marrón verdoso: Fujitsu40 (B12) = IDC/FLK50 (1)
- blanco-amarillo: Fujitsu40 (A8) = IDC/FLK50 (32)
- amarillo-marrón: Fujitsu40 (B19) = IDC/FLK50 (5)
- blanco-gris: Fujitsu40 (A10) = IDC/FLK50 (28)
- blanco-azul: Fujitsu40 (A9) = IDC/FLK50 (30)
- marrón-azul: Fujitsu40 (A13) = IDC/FLK50 (22)
- blanco-rojo: Fujitsu40 (A7) = IDC/FLK50 (34)
- marrón rojizo: Fujitsu40 (A11) = IDC/FLK50 (23)
- blanco-negro: Fujitsu40 (A6) = IDC/FLK50 (40)
- marrón-negro: Fujitsu40 (B10) = IDC/FLK50 (27)
- verde-azul: Fujitsu40 (A17) = IDC/FLK50 (10)
- verde-rojo: Fujitsu40 (A16) = IDC/FLK50 (16)
- amarillo-rojo: Fujitsu40 (A20) = IDC/FLK50 (4)
- verde-negro: Fujitsu40 (A15) = IDC/FLK50 (18)
- amarillo-negro: Fujitsu40 (A19) = IDC/FLK50 (6)
- blanco-marrón: Fujitsu40 (B6) = IDC/FLK50 (39)
- verde-marrón: Fujitsu40 (B15) = IDC/FLK50 (17)
- naranja: Fujitsu40 (B2) = IDC/FLK50 (25)
- verde-blanco: Fujitsu40 (B18) = IDC/FLK50 (7)
- verde-naranja: Fujitsu40 (B16) = IDC/FLK50 (15)
- Diseño del cable: Cable para un módulo
- Corriente (por trayectoria, 50 °C): ≤ 1 A (cuando está desenrollado, ver Reducción de potencia)
- Corriente (por trayectoria, 70 °C): ≤ 0,6 A (en estado desenrollado, véase Reducción de potencia)
- Controlador compatible: SCHNEIDER ELECTRIC Modicon M340: Controlador compatible: SCHNEIDER ELECTRIC Modicon M340
- 40x0,14 [PVC]: 40x0,14 [PVC]
- blanco-naranja: Fujitsu40 (B7) = IDC/FLK50 (33)
- blanco-violeta: Fujitsu40 (B9) = IDC/FLK50 (29)
- marrón anaranjado: Fujitsu40 (B11) = IDC/FLK50 (13)
- marrón amarillento: Fujitsu40 (A12) = IDC/FLK50 (11)
- marrón-violeta: Fujitsu40 (B13) = IDC/FLK50 (21)
- marrón grisáceo: Fujitsu40 (A14) = IDC/FLK50 (20)
- marrón-blanco: Fujitsu40 (B14) = IDC/FLK50 (19)
- verde-violeta: Fujitsu40 (B17) = IDC/FLK50 (9)
- verde-gris: Fujitsu40 (A18) = IDC/FLK50 (8)
- Amarillo-naranja: Fujitsu40 (B20) = IDC/FLK50 (3)
- Tipo de producto
Cable de conexión
- La longitud del cable
2 m
- conexión
Regleta de conectores hembra IDC-FLK
Clavija de conexión
- Número total de polos
40
- Fabricante de la pieza.
2321651
- Contenido
1 UD(S).
- Material
PVC
- Número de polos
40
- tipo
CABLE-FCN40/1X50/ 2,0M/M340
- longitud
2 m
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3579048 Cable CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Contenido: 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3579048 Cable CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Contenido: 1 UD(S).
Descripción
Cable redondo preensamblado; Controlador: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Conector 1: Conector Fujitsu (1 x 40 pines); Conector 2: Conector hembra IDC/FLK (1 x 50 pines); Longitud del cable: 2 m
