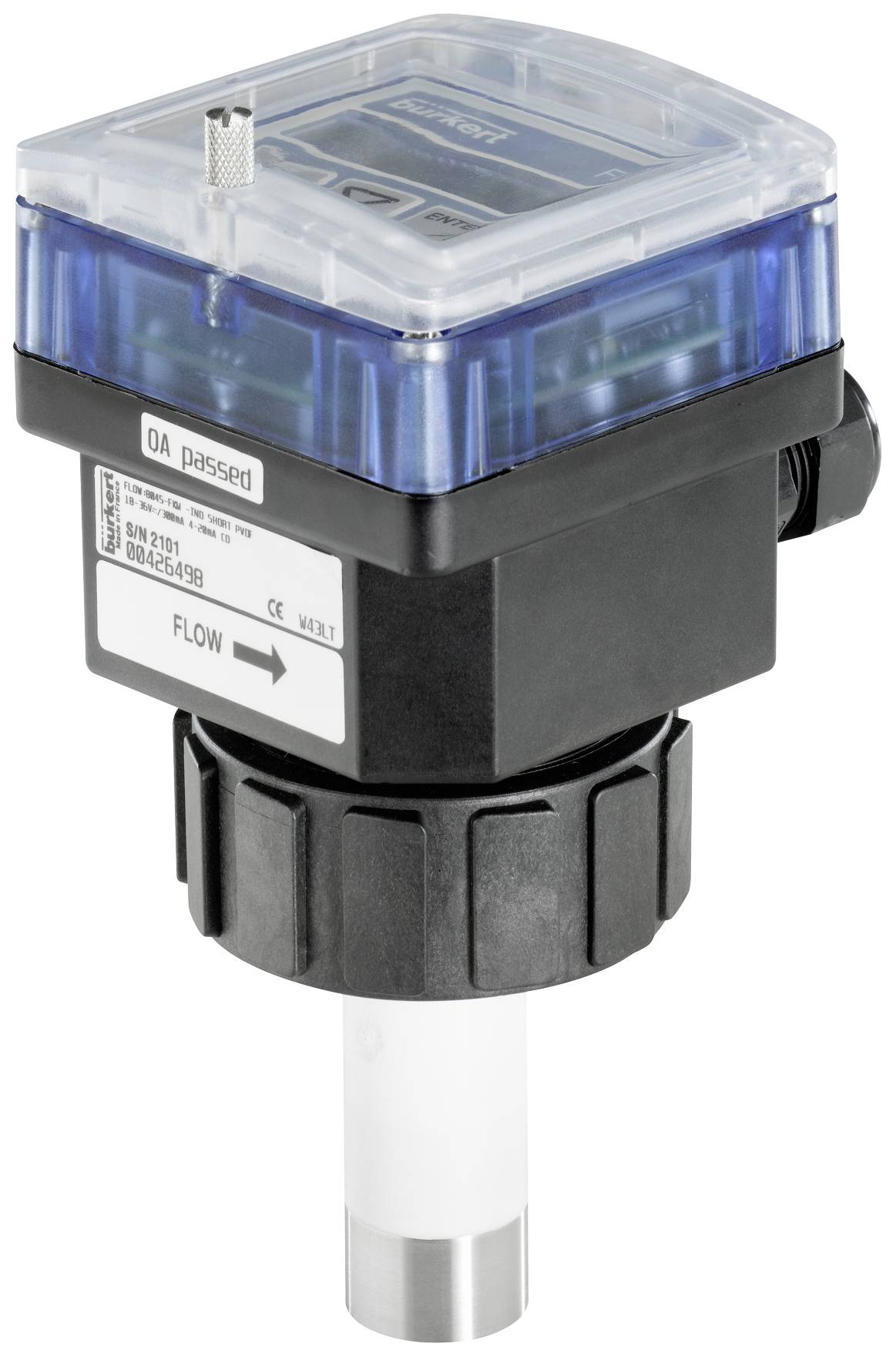

Bürkert Caudalímetro 8045 426506 Tensión de servicio (intervalo): 18 - 36 V/DC 1 UD(S).

Bürkert Caudalímetro 8045 426506 Tensión de servicio (intervalo): 18 - 36 V/DC 1 UD(S).-0
Tipo de producto
Caudalímetro
Tensión de servicio mín.
18 V/DC
Tensión de servicio máx.
36 V/DC
Tipo de embalaje
Piece
tipo
8045
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
1 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
1763,87 €
3
2% = 129,15 €
1720,82 €
5
3% = 300,80 €
1703,71 €
10
4% = 716,20 €
1692,25 €
Los descuentos por cantidad varían según el vendedor
Número
Total (1763,87 € / Unidad)
1763,87 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 1 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Medidor de flujo inductivo magnético

  • Sensor sin piezas móviles
  • Muestra tanto el caudal como el volumen.
  • Simulación de todos los resultados
  • Compatible con CIP

Especificaciones técnicas

  • Conexión (manguera): tuerca de unión G2
  • Diseño de sensor corto
  • Tensión de alimentación: filtrada y regulada (3 conductores), tolerancia: ± 0,5 %
  • Con protección contra polaridad inversa de CC
  • ¿Consumo de energía? 300 mA
  • Entrada digital DI1. Tensión de funcionamiento: 18-36 V CC, impedancia de entrada: 15 kΩ, duración mínima del pulso: 200 ms, aislamiento galvánico, protección contra polaridad inversa y picos de tensión.
  • Salida de relé 2 (DO2 y DO3): 2 relés normalmente abiertos, ajustables (ajuste predeterminado de histéresis, 250 V CA/3 A o 30 VA CC/3 A (carga resistiva), capacidad de conmutación máxima de 750 VA (carga resistiva); vida útil mín. 100 000 ciclos.
  • Corriente de salida analógica (A01) 4–20 mA, sumidero o fuente (según el cableado), 22 mA para indicación de fallo, resistencia máxima del bucle: 1300 Ω a 36 V CC, 1000 Ω a 30 V CC, 700 Ω a 24 V CC, 450 Ω a 18 V CC
  • Temperatura ambiente: -10 a +60 °C (funcionamiento) -20 a +60 °C (almacenamiento)
  • Humedad relativa< 85%, no condensado
  • Altitud máxima sobre el nivel del mar: 2000 m
  • Diámetros de tubería de DN 06 a DN 400 (ver tipo S020)
  • Rango de medición: 0,2 a 10 m/s
  • Temperatura del fluido: consulte el diagrama de presión/temperatura en la hoja de datos, de 0 a 80 °C (dependiendo del accesorio).
  • Presión máxima del fluido: consulte el diagrama de presión/temperatura en la hoja de datos, PN 10.
  • Conductividad mín. 20 µS/cm
  • Error de medición (para valores medidos de 1 a 10 m/s): Aprendizaje ± 0,5 % del valor medido, factor K estándar ± 4 % del valor medido.
  • Linealidad ± 0,5% desde el final del rango de medición (10 m/s)
  • Repetibilidad ± 0,25% del valor medido)
Tipo de embalaje

Piece

Tipo de producto

Caudalímetro

tipo

8045

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

36 V/DC

Tensión de funcionamiento

18 - 36 V/DC

características especiales

Indicación LED

conexión

Racor roscado de cables

salidas

Corriente analógica

Material

Policarbonato

Propiedad del material

Reforzado con fibra de vidrio

Material de la junta

FKM

Material de la carcasa

PVDF

Diámetro nominal

6 mm

min temperatura del medio.

0 °C

Máx., La temperatura media

+80 °C

Presión de servicio (máx.)

10 bar

precisión ±

0.5 %

tipo de contacto

2 contactos NA

Tensión de encendido (máx.)

250 V/AC

Max. Capacidad de conmutación

750 VA

Peso

0.900 kg

min Temperatura ambiente.

-10 °C

Máx. Temperatura ambiente

+60 °C

longitud

116 mm

Anchura

88 mm

Altura

181 mm

Dimen.

(Lon. x Anch. x Alt.) 116 x 88 x 181 mm

Contenido

1 UD(S).

Documentos y descargas

Ficha técnica

Ficha técnica 625786 Bürkert Caudalímetro 8045 426506 Tensión de servicio (intervalo): 18 - 36 V/DC 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 625786 Bürkert Caudalímetro 8045 426506 Tensión de servicio (intervalo): 18 - 36 V/DC 1 UD(S).

Descripción

El caudalímetro es adecuado para tuberías con diámetros nominales de DN 06 a DN 400 y líquidos con una conductividad de> Adecuado para 20 µS/cm. Dispone de una pantalla retroiluminada, un teclado, una salida de corriente de 4-20 mA, una salida digital (salida de pulsos por defecto) y dos contadores de cantidad.

Este texto es el resultado de una traducción automática.

Modelo

  • Caudalímetro
  • Compatibilidad con accesorios S020
  • Materiales:
  • Carcasa, tapa, tuerca/junta: policarbonato (reforzado con fibra de vidrio para la carcasa)/NBR
  • Película frontal, cubierta/sello protector, policarbonato/silicona
  • Tornillos/juntas de acero inoxidable/neopreno
  • Prensaestopas de poliamida
  • Partes relacionadas con los medios de comunicación:
  • Soporte para sensor PVDF
  • Electrodos de acero inoxidable 1.4404/316L
  • Junta de FKM (aprobada por la FDA)
  • Anillo de conexión a tierra de acero inoxidable 1.4404/316L
  • Conexiones eléctricas: 2 prensaestopas M 20 x 1,5
  • Cables de conexión recomendados: sección transversal de 0,5 a 1,5 mm², apantallados, diámetro de 6 a 12 mm (cuando se utiliza un cable por prensaestopas) o de 4 mm de diámetro (cuando se utilizan dos cables por prensaestopas con junta multidireccional suministrada).
  • electrodos del elemento sensor
  • Clase de protección IP65, con el dispositivo conectado y los prensaestopas apretados y la cubierta protectora atornillada completamente.
  • Normas y homologaciones:
  • CEM EN 61000-6-2, EN 61000-6-3
  • Baja tensión EN 61010-1
  • Presión según el artículo 3 de la sección 3 de la Directiva 97/23/CE (desde el final del rango de medición de 10 m/s)
  • Vibración EN 60068-2-6
  • Choque EN 60068-2-27

Observaciones

El modelo Tipo 8045 se integra en la tubería junto con un racor de inserción Bürkert S020 (que debe pedirse por separado).
Se deben cumplir las distancias mínimas de entrada y salida según la norma EN ISO 5167-1.
