Name: Aim TTi LD400P Carga electrónica 80 V/DC 80 A 400 W
Brand: Aim TTi
SKU: 1418407
Availability: BackOrder

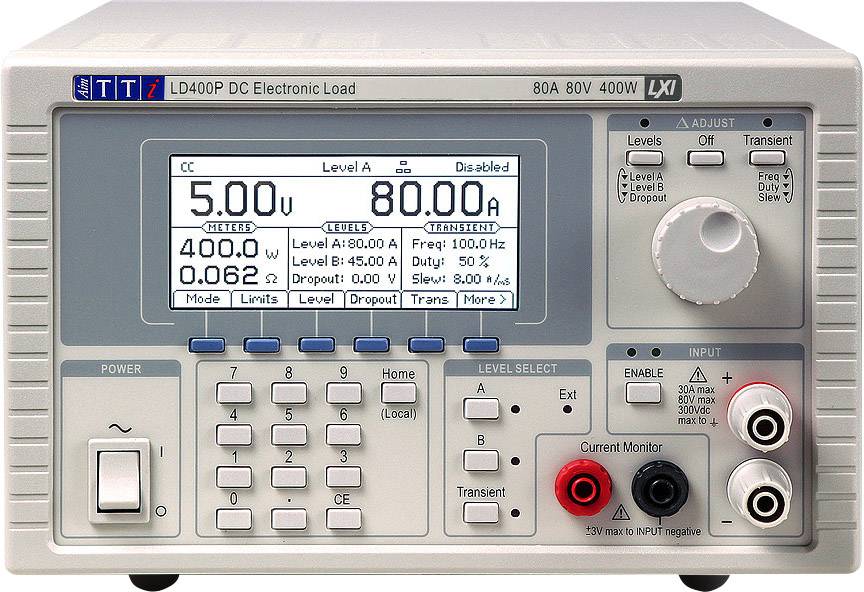

Aim TTi LD400P Carga electrónica 80 V/DC 80 A 400 W-0

Aim TTi LD400P Carga electrónica 80 V/DC 80 A 400 W-1

1/2

EAN:

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (1768,91 € / Unidad)

1768,91 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Carga electrónica de CC LD400P

400 W
80 V/DC
80 A
Solución versátil para probar fuentes de alimentación de CC
Modos de corriente constante, resistencia, conductancia, voltaje y potencia.
Amplio rango de voltaje y corriente, de 0 a 80 V y de 0 a 80 A.
400 vatios de potencia continua
Potencia máxima de 600 vatios (hasta 60 segundos)
Bajo voltaje de funcionamiento de< 1V a 40A
Alta resolución y precisión para el ajuste de nivel.
Generador de pruebas de umbral variable integrado
Salida del monitor para visualización de la forma de onda
Voltaje de corte variable para la prueba de la batería
Pantalla LCD gráfica retroiluminada de alta resolución con control mediante teclas programables.
Control remoto analógico de niveles y control TTL de encendido/apagado y conmutación temporal.
Terminales de entrada delanteros y traseros (terminales delanteros máx. 30 A)
Control total del bus mediante interfaces LAN compatibles con USB, RS232 y LXI.

Especificaciones técnicas

tipo: LD400P

Tipo de producto: Carga electrónica

Corriente de carga de entrada (máx.): 80 A

Potencia de conexión constante (máx.): 400 W

Dimen.: (Anch. x Alt. x Prof.) 212 x 130 x 435 mm

Tensión de carga de entrada (máx.): 80 V/DC

Peso: 5.7 kg

: Estándar de fábrica (sin certificado)

Potencia de conexión constante (mín.): 0 W

Tensión de carga de entrada (mín.): 0 V/DC

Corriente de carga de entrada (mín.): 0 A

Conexión de carga: Terminales roscados (delante)
Terminales roscados (detrás)

Anchura: 212 mm

Altura: 130 mm

Profundidad: 435 mm

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1418407 Aim TTi LD400P Carga electrónica 80 V/DC 80 A 400 W

Información

Información 1418407 Aim TTi LD400P Carga electrónica 80 V/DC 80 A 400 W

Declaración de conformidad

Declaración de conformidad 1418407 Aim TTi LD400P Carga electrónica 80 V/DC 80 A 400 W

Descripción

El LD400 es una carga electrónica económica, adecuada para probar y caracterizar una amplia variedad de fuentes de alimentación de CC.
Puede utilizarse para estudiar el comportamiento de muchos tipos diferentes de fuentes de energía, como baterías y células solares, así como unidades de suministro de energía electrónica.
Su amplio rango de voltaje/corriente, sus múltiples modos de funcionamiento y un generador de pruebas incorporado le otorgan versatilidad para soluciones de prueba, desde el laboratorio de diseño hasta el área de prueba de componentes.
Para satisfacer una amplia gama de necesidades, el LD400P incorpora una extensa variedad de interfaces de bus digital. Este modelo incluye de serie conectividades RS-232, USB, GPIB y LAN (Ethernet) con soporte LXI.

Este texto es el resultado de una traducción automática.

Modelo

Bajo voltaje mínimo de entrada
El LD400 puede funcionar con voltajes inferiores a 500 mV para corrientes de hasta 10 amperios. A corrientes más elevadas, la resistencia mínima fija (normalmente mejor que 25 mΩ) aumenta gradualmente la tensión mínima de funcionamiento, pero esta se mantiene por debajo de 1 voltio hasta 40 amperios y por debajo de 2 voltios hasta 80 amperios.
Este bajo voltaje de funcionamiento permite utilizarlo en numerosas aplicaciones de bajo voltaje para las que otras cargas electrónicas no son adecuadas.
Potencia máxima de 600 vatios
El LD400 puede funcionar durante un máximo de 1 minuto a una potencia máxima de 600 vatios.
Las pruebas de estrés a corto plazo pueden ser suficientes para muchas aplicaciones de prueba y amplían significativamente la utilidad del LD400. La potencia de salida continua es de 400 W.
Múltiples modos de funcionamiento
Modo de corriente constante
El modo de corriente constante se utiliza para realizar pruebas de carga en fuentes de alimentación normales y para la descarga de baterías a corriente constante. Este modo permite una medición rápida del control de la fuente de corriente (características V/I).
Modo de potencia constante
El modo de potencia constante simula una carga cuyo consumo de energía es independiente de la tensión aplicada. Esto se aplica a muchos tipos de dispositivos que contienen fuentes de alimentación conmutadas. Este modo es especialmente adecuado para probar fuentes de alimentación de dispositivos portátiles, como las baterías de iones de litio.
Modo de voltaje constante
El modo de voltaje constante se utiliza para realizar pruebas de carga en fuentes de alimentación de corriente constante. El dispositivo funciona como un regulador de derivación de alto rendimiento.
Modo de resistencia constante
El modo de resistencia constante simula una carga de resistencia estándar al proporcionar un flujo de corriente proporcional al voltaje. Los ajustes se muestran en ohmios o miliohmios.
A diferencia de las resistencias fijas o los reóstatos, la carga ofrece una resistencia controlable con precisión, con una alta disipación de potencia y una alta estabilidad de temperatura en un amplio rango de frecuencias.
Modo de conductancia constante
También se incluye el modo de conductancia constante.
Además de la configuración en amperios por voltio, este modo ofrece una mejor resolución al establecer valores de resistencia equivalente muy bajos.
Generador de pruebas totalmente automático con frecuencia variable
El cambio entre los dos niveles preestablecidos se puede realizar a cualquier frecuencia entre 0,01 Hz y 10 kHz. El generador de pruebas se puede utilizar en todos los modos de funcionamiento.
La velocidad de cambio entre los niveles (velocidad de transición) se puede controlar en un amplio rango.
