Name: WIKA A2G-10 Manómetros de presión diferencial
Brand: WIKA
SKU: 3525455
Availability: BackOrder

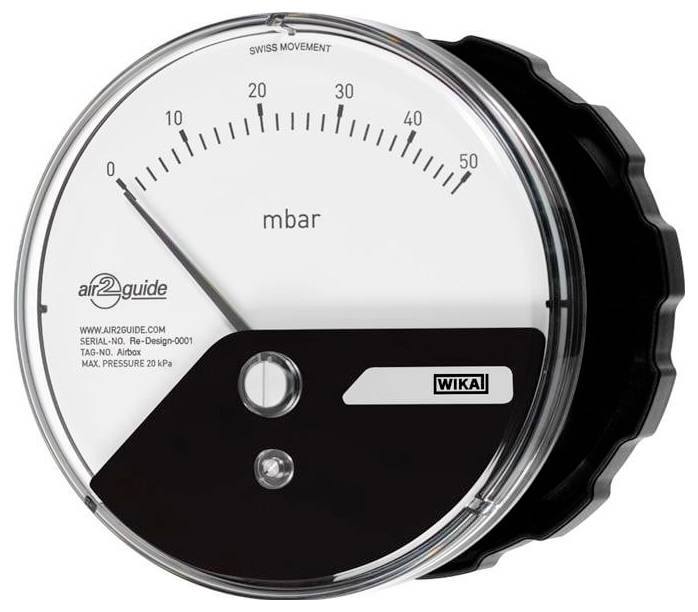

WIKA A2G-10 Manómetros de presión diferencial-0

Similar a la imagen

Ficha técnica (PDF)

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (184,87 € / Unidad)

184,87 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Carcasa: Plástico, negro
Unidad: Pa
Rango de visualización: 0 Pa...3000 Pa
Tamaño nominal: 110 mm
Lente de visualización: Makrolon (estabilizada contra los rayos UV)
Clase de precisión: Clase 3.0 (≤ 125 Pa Clase 5.0; ≤ 100 Pa Clase 10.0)
Número de serie en el dial: NÚMERO CONTINUO *...*
Clase de protección: IP 54
Marcar/arrastrar el puntero: ninguno
Unidad 2. Escala: sin
Diseño de la esfera: Air2guide estándar
Certificados / atestados: ninguno
Método de medición: Presión diferencial (mecánica)
Montaje de la carcasa: Conjunto que incluye 3 tornillos de montaje.
Conectores roscados: 2 rectos, G1/8 en el lado del dispositivo, para diámetros de manguera de 4 a 6 mm.
Membrana de separación: Membrana de silicona de versión estándar
Diseño del segmento: air2guide estándar

Tipo de producto: Manómetros de presión diferencial

Área de visualización (min.): 0 Pa

Área de visualización (máx.): 3000 Pa

Fabricante de la pieza.: 40210529

Material (detalles): 0 Pa...3000 Pa

Dimen.: (Ø) 110 mm

diámetro: 110 mm

: IP54

Documentos y descargas

Ficha técnica

Ficha técnica 3525455 WIKA A2G-10 Manómetros de presión diferencial

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3525455 WIKA A2G-10 Manómetros de presión diferencial

Descripción

A2G-10 air2guide - Presión diferencial mecánica
Accesorios estándar: 3 tornillos de montaje
Datos técnicos según la ficha técnica: PM 07.40
Tamaño nominal: 110 mm
Clase de precisión: Clase 3.0 (≤ 125 Pa Clase 5.0; ≤ 100 Pa Clase 10.0)
Lente de visualización: Makrolon (estabilizada contra los rayos UV)
Método de medición: Presión diferencial (mecánica)
Unidad: Pa
Rango de visualización: 0 Pa...3000 Pa
Marcar/arrastrar el puntero: ninguno
Carcasa: Plástico, negro
Montaje de la carcasa: Conjunto que incluye 3 tornillos de montaje.
Conectores roscados: 2 rectos, G1/8 en el lado del dispositivo, para diámetros de manguera de 4 a 6 mm.
Membrana de separación: Membrana de silicona de versión estándar
Clase de protección: IP 54
Diseño de la esfera: Air2guide estándar
Diseño del segmento: air2guide estándar
Número de serie en el dial: NÚMERO CONTINUO *...*
Certificados / atestados: ninguno
Unidad 2. Escala: sin

Este texto es el resultado de una traducción automática.
