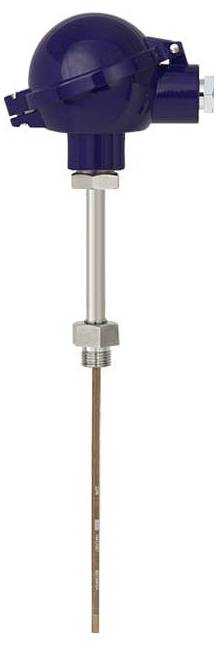

WIKA 14427612 TR10-B Termómetro de resistencia -30 hasta 300 °C

Termómetro de resistencia TR10-B para instalación en un tubo protector.
Datos técnicos según la ficha técnica: TE 60.02
Protección contra explosiones / homologación eléctrica: ATEX
Tipo de protección contra ignición: Ex i
Zona 1 Gas [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4 hilos
Clase A, EN 60751
Rango de temperatura de la clase seleccionada: -30...+300°C
Carcasa de conexión: BSZ, aluminio, forma esférica, tapa abatible
Entrada de cable: Entrada de cable estándar
Tamaño de la rosca de entrada del cable: M20 x 1.5
Transmisor: T15, transmisor digital, 4…20 mA, programable
Conexión al tubo del cuello: M24 x 1.5
Tubo del cuello: D = 12 x 2,5 mm
Tamaño de la rosca: M18x1.5
Material del tubo del cuello: acero CrNi 1.4571
Longitud del cuello [MH/N]: 150 mm
Longitud de instalación [A] [l1/A/U2]: 110 mm
Diámetro del inserto de medición: 6 mm
Material del inserto de medición: acero CrNi 1.4571
Sello: Cobre
Posición de montaje del transmisor: Inserto de medición
Longitud del inserto de medición en la caja de repuesto [l5]: 285 mm
Transmisor digital de temperatura para termómetro de resistencia T15
Datos técnicos según la ficha técnica: TE 15.01
Señal de salida: 4 ... 20 mA, tecnología de 2 hilos.
Diseño: Cabeza
Protección contra explosiones: ATEX/IECEx
Tipo de protección contra ignición: Ex ia
Transmisor de temperatura ambiente admisible: Estándar -40...85°C
Configuración: Configuración específica del cliente
Configuración del sensor: Pt100
Configuración de entrada: 4 hilos
Unidad: °C
Rango de medición inicial - signo: menos
Rango de medición inicial: 30
Fin del rango de medición - Signo: Más (incluido el 0)
Rango de medición final: 300
Señalización de fallos: Control de 3,5 mA
