Whadda WPSH214 Módulo de radio

El módulo RFM69HCW es un módulo de radio versátil y económico. Puede usarlo para enviar texto o datos binarios entre dos o cientos de módulos. Es perfecto para configurar redes inalámbricas de corto alcance de bajo costo para la automatización de viviendas y edificios, redes de sensores, lecturas de medidores automatizados, sistemas de seguridad y alarma inalámbricos, monitoreo y control industrial y muchas otras aplicaciones.

El módulo transceptor RFM69HCW opera en un amplio rango de frecuencias, incluidas las bandas de frecuencia ISM (Industry Scientific and Medical) sin licencia de 315, 433, 868 y 915 MHz. Todos los principales parámetros de comunicación de RF son programables y la mayoría se puede configurar de forma dinámica. El RFM69HCW está optimizado para un bajo consumo de energía y, al mismo tiempo, ofrece una alta potencia de salida de RF y un funcionamiento canalizado.

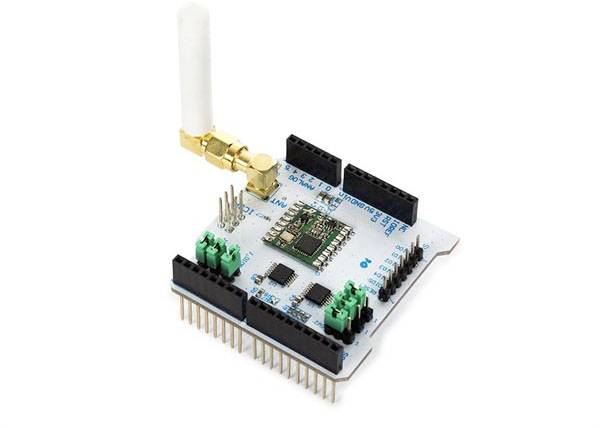

Este protector de radio VMA214 RFM69HCW conecta el módulo RFM69HCW con las líneas correspondientes en el Arduino. Puede utilizar la biblioteca RF69 para enviar y recibir mensajes a través de la interfaz SPI estándar de 4 cables. La biblioteca contiene estructuras de comando para configurar comunicaciones simples de punto a punto sin direcciones hasta redes de clientes y enrutadores con direcciones completas. La frecuencia se puede configurar en cualquier frecuencia de 240,0 MHz a 960,0 MHz con una precisión de 61 Hz.

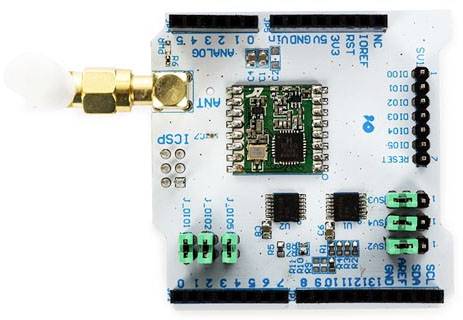

El escudo tiene control de potencia integrado y cambio de nivel, una antena externa a través del conector I-Pex y puentes adicionales para configurar la interfaz y los pines de comunicación digital en el Arduino.


Caracteristicas:
Compatible con placa Arduino de 3,3 V o 5 VE / A
Compatible con placas de desarrollo Arduino Leonardo, Uno, Mega y DUE
Interfaz SPI
Banda de frecuencia: 315, 433, 868 y 915 MHz (programable)
Adecuado para aplicaciones de red LoRa
Energía eficiente
Antena externa suministrada mediante conexión I-Pex
Sensor de temperatura incorporado
Sincronizador de bits incorporado que recupera el reloj
Reconocimiento de palabras de sincronización entrante
Detección automática de RF y CAD con AFC ultrarrápido
Potencia de alta frecuencia constante en el rango de voltaje del módulo

Especificaciones:
Presupuesto de enlace máximo de 168 dB
+20 dBm - 100 mW de potencia de RF constante
Alta sensibilidad: hasta -120 dBm a 1,2 kbps
Alta selectividad: filtro de canal FIR con 16 tomas
Baja corriente: Rx = 16 mA, retención de registro de 100 nA
Pout programable: -18 a +20 dBm en pasos de 1 dB
Velocidades de bits FSK de hasta 300 kb / s
Sintetizador totalmente integrado con una resolución de 61 Hz
Modulación FSK, GFSK, MSK, GMSK, LoRaTM y OOK
Motor de paquetes con CRC-16, AES-128, FIF de 66 bytes
115 dB + rango dinámico RSSI
