Name: Whadda WPSH206 Osciloscopio Compatible con: Raspberry Pi®
Brand: Whadda
SKU: 2481966

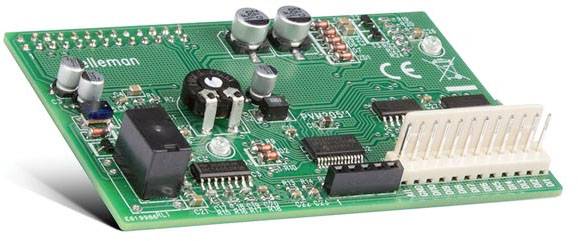

Whadda WPSH206 Osciloscopio Compatible con: Raspberry Pi®-0

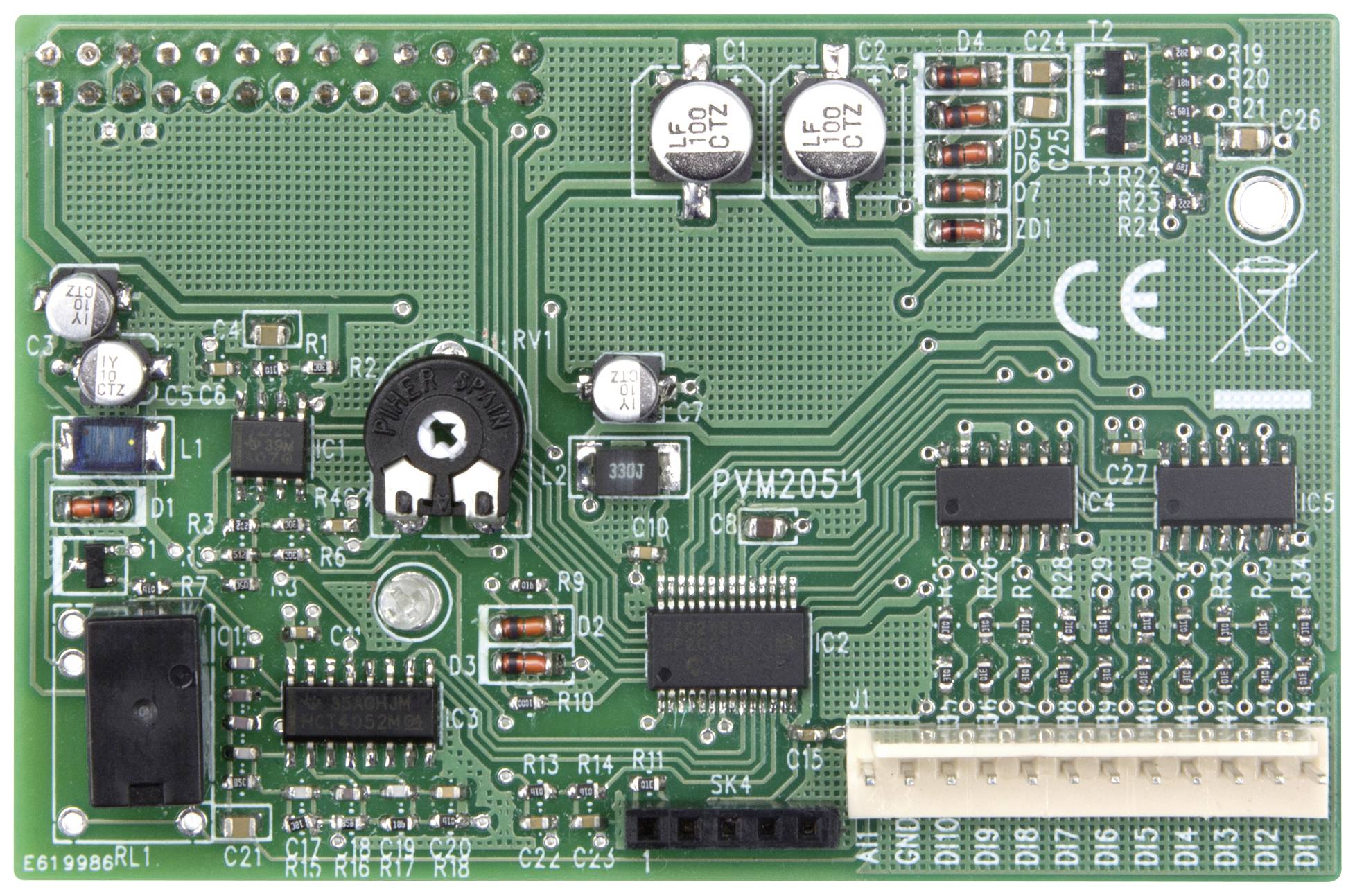

Whadda WPSH206 Osciloscopio Compatible con: Raspberry Pi®-1

1/2

EAN:

N.º pieza fabr.:

N.º artículo:

No disponible

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Osciloscopio

Altura: 15.50 mm

Anchura: 15.80 mm

Compatible con: Raspberry Pi®

Tipo de herramienta: Dispositivo de medición

Compatible con: Raspberry Pi®

UKCA: Irrelevante

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2481966 Whadda WPSH206 Osciloscopio Compatible con: Raspberry Pi®

Descripción

¿Tienes una Raspberry Pi®? ¡Este módulo te proporciona un osciloscopio de almacenamiento digital! Se incluyen todas las funciones estándar de un osciloscopio, y se proporciona el código fuente para que pueda desarrollar sus propias aplicaciones.
Como obsequio adicional, también recibirá un analizador lógico de 10 canales, un instrumento muy útil para medir señales digitales.

Este texto es el resultado de una traducción automática.

Modelo

*Osciloscopio:
*Frecuencia máxima de muestreo: 1 MS/s
*Ancho de banda del amplificador de entrada: 200 kHz (-3 dB)
*Las mediciones se pueden realizar hasta: 100 kHz
*Impedancia de entrada: 100 kOhm // 20 pF
*Tensión de entrada máxima: 30 Vp (CA + CC)
*Acoplamiento de entrada: CA+CC
*Resolución AD: 8 bits
*Longitud del conjunto de datos: 800 muestras
*Modos de ejecución: Ejecutar, Individual
*Nivel de activación ajustable: en 254 pasos
*Rango de base de tiempo: en 15 pasos desde 5 µs hasta 200 ms/división
*Rango de sensibilidad de entrada: en 6 pasos, de 100 mV/división a 5 V/división
*Sensibilidad de entrada: 3 mV Resolución de pantalla
*Lectura de las marcas de hora y voltaje
*Visualización de frecuencia (mediante marcas)
*Analizador lógico:
*Número de canales: 10
*Longitud del conjunto de datos: 10 × 800 muestras
*Frecuencia máxima de muestreo: 1 MS/s
*máx. Tensión de entrada: 5 V CC
