Weidmüller TRZ 24-230VUC 1CO AGSNO Relé de acoplamiento 24 V DC/AC, 230 V DC/AC 6 A 1 contacto inversor 10 UD(S).

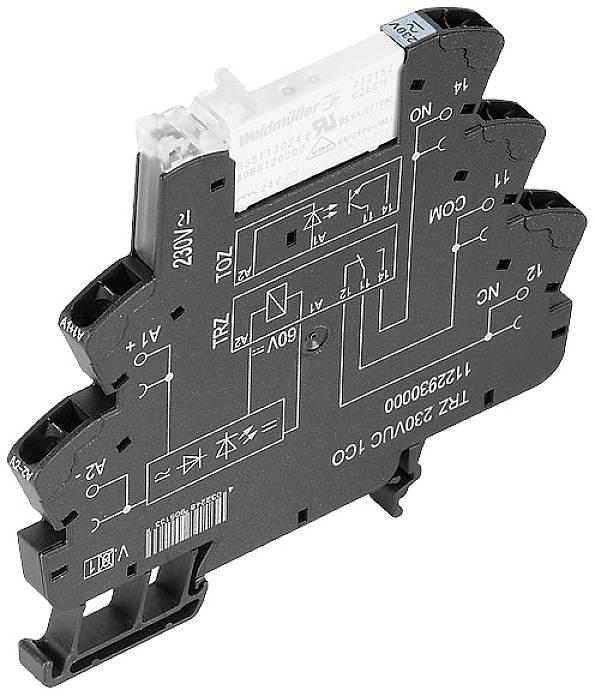

Weidmüller TRZ 24-230VUC 1CO AGSNO Relé de acoplamiento 24 V DC/AC, 230 V DC/AC 6 A 1 contacto inversor 10 UD(S).-0
Tipo de producto
Relé de acoplamiento
tipo de contacto
1 contacto inversor
Tensión nominal
24 V DC/AC
230 V DC/AC
Tensión de encendido (máx.)
250 V/AC
Corriente de conmutación (máx.)
6 A
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
5 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
276,47 €
3
2% = 20,25 €
269,72 €
5
3% = 47,15 €
267,04 €
10
4% = 112,30 €
265,24 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (276,47 € / Unidad)
276,47 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 5 Set(s) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Humedad: 5...95% de humedad relativa, Tu = 40°C, sin condensación.
  • Temperatura de almacenamiento: -40 °C...85 °C
  • Corriente nominal CA: 27,1 mA CA a 24 V CA, 4,8 mA CA a 230 V CA
  • Potencia nominal: 610 mW a 24 V CC, 650 mVA a 24 V CA, 575 mW a 230 V CC, 1,1 VA a 230 V CA
  • Tensión de respuesta/caída típica: 13 V / 7 V CA, 13 V / 5 V CC
  • Indicador de estado: LED verde
  • Tensión de conmutación nominal: 250 V CA
  • Corriente de arranque: 30 A / 20 ms
  • Capacidad de conmutación CC (resistiva), máx.: 144 W a 24 V
  • minutos. Capacidad de conmutación: 100 mA a 12 V
  • máximo. Frecuencia de conmutación a carga nominal: 0,1 Hz
  • Carril de montaje: TS 35
  • Botón de prueba: No
  • Indicador mecánico de posición de la marcha: No
  • Tensión nominal: 300 V
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Resistencia de voltaje de entrada - salida: 4 kVrms / 1 min.
  • Rigidez dieléctrica en contacto abierto: 1 kVrms / 1 min
  • Tensión de resistencia: 6 kV (1,2/50 µs)
  • Longitud de pelado para conexión nominal: 8 mm
  • Rango de sujeción, conexión nominal: 1,5 mm²
  • Rango de sujeción, mín.: 0,14 mm²
  • Rango de sujeción, máx.: 2,5 mm²
  • Sección transversal mínima del conductor, sólido: 0,14 mm²
  • Sección transversal del conductor, sólido, máx.: 2,5 mm²
  • Sección transversal de conexión del conductor, hilo fino, mín.: 0,14 mm²
  • Sección transversal de conexión del conductor, hilo fino, máx.: 2,5 mm²
  • Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, mín.: 0,14 mm²
  • Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, máx.: 1,5 mm²
  • Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), mín.: 0,14 mm²
  • Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), máx.: 1,5 mm²
  • Dimensiones de la hoja: 0,6 x 3,5 mm
  • Tensión de conmutación CC, máx.: 250 V
  • Retardo de apagado:< 140 ms
  • Tipo de conductor: conductores de cobre macizo, conductores de cobre trenzado
  • Corriente de activación/desactivación, típica: 28,5 mA / 11 mA CA, 23 mA / 6,5 mA CC
  • La tensión de la bobina del relé de repuesto difiere de la tensión de control nominal: Sí
  • Relé de reemplazo de voltaje de bobina: 24 V CC
Tipo de producto

Relé de acoplamiento

tipo

TRZ 24-230VUC 1CO AGSNO

conexión

Abrazadera de resorte

Color del fabricante

Schwarz

tipo de contacto

1 contacto inversor

Material de contacto

AgSnO

Tensión nominal

24 V DC/AC

230 V DC/AC

Tensión de encendido (máx.)

250 V/AC

Corriente de conmutación (máx.)

6 A

Max. Capacidad de conmutación

1500 VA

vida mecánica

5 x 106 Ciclos

Distancia de aislamiento/línea de fuga (bobina/contactos)

5.5 mm

IP20

Máx. Temperatura

+60 °C

min temperatura.

-40 °C

Profundidad

87.8 mm

Anchura

6.4 mm

Altura

90.5 mm

Dimen.

(Anch. x Alt. x Prof.) 6.4 x 90.5 x 87.8 mm

Contenido

10 UD(S).

Peso

30.8 g

Conforme a la normativa RoHS

Sí

Corriente constante (máx.)

6 A

Tensión de servicio

230 V

Corriente de conexión

30 A

UKCA

Irrelevante
