Weidmüller PWR276730L Relé de acoplamiento 230 V/AC 25 A 2 contactos NA 10 UD(S).

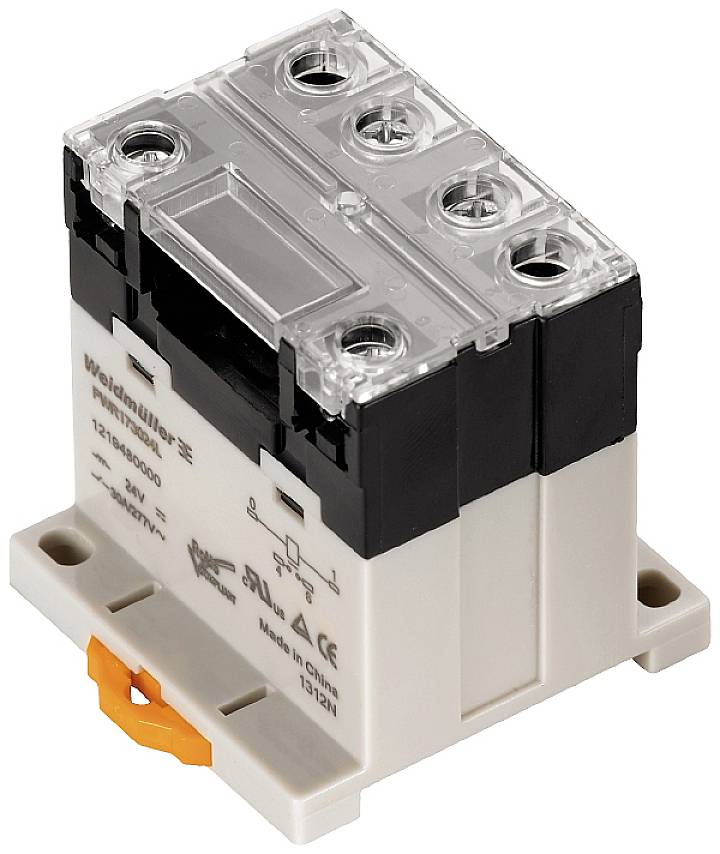

Weidmüller PWR276730L Relé de acoplamiento 230 V/AC 25 A 2 contactos NA 10 UD(S).-0
Tipo de producto
Relé de acoplamiento
tipo de contacto
2 contactos NA
Tensión nominal
230 V/AC
Tensión de encendido (máx.)
277 V/AC
Corriente de conmutación (máx.)
25 A
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 28/01/2027
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
239,50 €
3
2% = 17,52 €
233,66 €
5
3% = 40,85 €
231,33 €
10
4% = 97,30 €
229,77 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (239,50 € / Unidad)
239,50 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Humedad: 35...85% de humedad relativa, sin condensación.
  • Temperatura de almacenamiento: -25 °C...55 °C
  • Corriente nominal CA: 11 mA
  • Potencia nominal: 2,5 VA
  • Tensión de respuesta/caída típica: 172,5 V / 34,5 V CA
  • Indicador de estado: LED verde
  • Tensión de conmutación nominal: 277 V CA
  • Corriente de arranque: 120 A / 50 ms
  • Capacidad de conmutación CC (resistiva), máx.: 600 W a 24 V
  • minutos. Capacidad de conmutación: 100 mA a 12 V
  • máximo. Frecuencia de conmutación a carga nominal: 0,1 Hz
  • Carril de montaje: TS 35
  • Botón de prueba: No
  • Indicador mecánico de posición de la marcha: No
  • Tensión nominal: 250 V
  • Categoría de sobretensión: III
  • Nivel de contaminación: 3
  • Grupo de materiales aislantes: IIIa
  • Tensión nominal de entrada/salida: 4 kVrms / 1 min
  • Rigidez dieléctrica de contactos adyacentes: 2 kVrms / 1 min
  • Rigidez dieléctrica en contacto abierto: 2 kVrms / 1 min
  • Tensión de resistencia: 6 kV (1,2/50 µs)
  • Retardo de apagado:< 30 ms
  • Resistencia de contacto: ≤ 50 mΩ
  • Rango de sujeción, conexión nominal, mín. (lado de control): 0,5 mm²
  • Rango de sujeción, conexión nominal, máx. (lado de control): 2,5 mm²
  • Par de apriete mínimo (lado de control): 0,5 Nm
  • Par de apriete máximo (lado de control): 1,2 Nm
  • Tamaño de la hoja (lado de control): Tamaño PH2
  • Rango de sujeción, conexión nominal, mín. (lado de carga): 0,5 mm²
  • Rango de sujeción, conexión nominal, máx. (lado de carga): 4 mm²
  • Par de apriete mínimo (lado de carga): 0,5 Nm
  • Par de apriete máximo (lado de carga): 1,2 Nm
  • Tamaño de la hoja (lado de carga): Tamaño PH2
Tipo de producto

Relé de acoplamiento

tipo

PWR276730L

conexión

Atornillar

Color del fabricante

Beige

tipo de contacto

2 contactos NA

Material de contacto

AgSnO2

Tensión nominal

230 V/AC

Tensión de encendido (máx.)

277 V/AC

Corriente de conmutación (máx.)

25 A

Max. Capacidad de conmutación

6900 VA

Distancia de aislamiento/línea de fuga (bobina/contactos)

5.5 mm

Resistencia (bobina)

21000 Ω

IP10

Máx. Temperatura

+55 °C

min temperatura.

-25 °C

Profundidad

55 mm

Anchura

50.5 mm

Altura

34 mm

Dimen.

(Anch. x Alt. x Prof.) 50.5 x 34 x 55 mm

Contenido

10 UD(S).

Peso

120 g

Conforme a la normativa RoHS

Sí

Corriente constante (máx.)

25 A

Tensión de servicio

230 V/AC

Corriente de conexión

120 A

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 1912167 Weidmüller PWR276730L Relé de acoplamiento 230 V/AC 25 A 2 contactos NA 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1912167 Weidmüller PWR276730L Relé de acoplamiento 230 V/AC 25 A 2 contactos NA 10 UD(S).

Descripción

Acoplador de relé como unidad ensamblada que consta de un relé enchufable y un zócalo enchufable. Los circuitos de control y de carga están aislados galvánicamente.
