Weidmüller DRMKIT 230VAC 2CO LD/PB Relé de acoplamiento 230 V/AC 10 A 2 contactos inversores 10 UD(S).

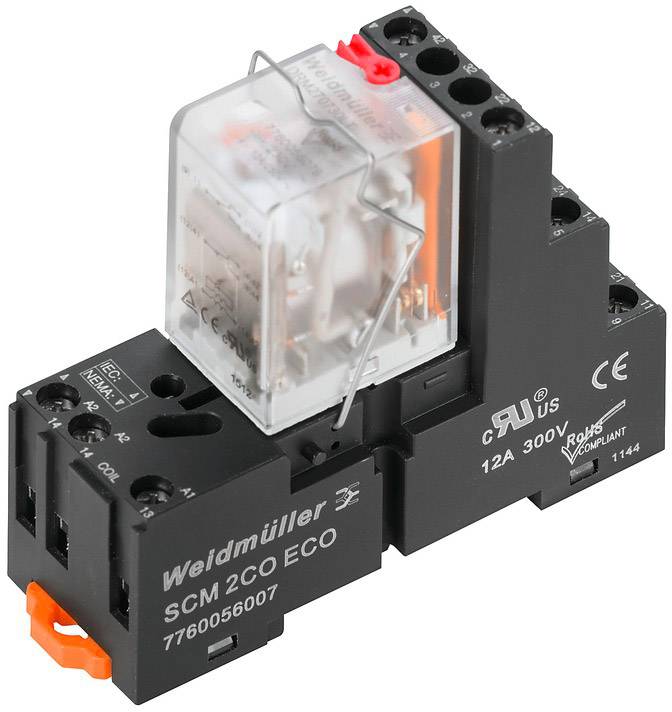

Weidmüller DRMKIT 230VAC 2CO LD/PB Relé de acoplamiento 230 V/AC 10 A 2 contactos inversores 10 UD(S).-0
Similar a la imagen
Tipo de producto
Relé de acoplamiento
tipo de contacto
2 contactos inversores
Tensión nominal
230 V/AC
Tensión de encendido (máx.)
250 V/AC
Corriente de conmutación (máx.)
10 A
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 12/11
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
113,44 €
3
3% = 9,45 €
110,29 €
5
4% = 22,05 €
109,03 €
10
5% = 52,50 €
108,19 €
25
5% = 154,75 €
107,25 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (113,44 € / Unidad)
113,44 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Temperatura de almacenamiento: -40 °C...70 °C
  • Corriente nominal CA: 6,1 mA (50 Hz), 5,2 mA (60 Hz)
  • Potencia nominal: 1,0...1,2 VA (60 Hz)
  • Tensión típica de respuesta/caída: 184 V / 69 V CA
  • Indicador de estado: LED rojo
  • Tensión de conmutación nominal: 250 V CA
  • Corriente de arranque: 20 A / 50 ms
  • Capacidad de conmutación CC (resistiva), máx.: 240 W a 24 V
  • minutos. Capacidad de conmutación: 10 mA a 12 V, 100 mA a 5 V
  • máximo. Frecuencia de conmutación a carga nominal: 0,1 Hz
  • Carril de montaje: TS 35
  • Botón de prueba: Sí (bloqueable)
  • Indicador de posición de cambio mecánico: Sí
  • Tensión nominal: 250 V
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Grupo de material aislante: C
  • Tensión nominal de entrada/salida: 1,8 kVrms / 1 min
  • Rigidez dieléctrica de contactos adyacentes: 1 kVrms / 1 min
  • Rigidez dieléctrica en contacto abierto: 1 kVrms / 1 min
  • Tensión de resistencia: 4,8 kV (1,2/50 µs)
  • Longitud de pelado para conexión nominal: 7 mm
  • Par de apriete mínimo: 0,5 Nm
  • Par de apriete máximo: 0,7 Nm
  • Rango mínimo de sujeción: 0,5 mm²
  • Rango de sujeción, máx.: 2,5 mm²
  • Sección transversal mínima del conductor, sólido: 0,5 mm²
  • Sección transversal del conductor, sólido, máx.: 2,5 mm²
  • Sección transversal de conexión del conductor, hilo fino, mín.: 0,5 mm²
  • Sección transversal de conexión del conductor, hilo fino, máx.: 2,5 mm²
  • Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, mín.: 0,5 mm²
  • Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, máx.: 2,5 mm²
  • Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), mín.: 0,5 mm²
  • Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), máx.: 2,5 mm²
  • Sección transversal de conexión del conductor, trenzado fino, 2 conductores sujetables, mín.: 0,5 mm²
  • Sección transversal de conexión del conductor, trenzado fino, 2 conductores sujetables, máx.: 1 mm²
  • Tamaño de la hoja: Tamaño PH1
  • Retardo de apagado:< 20 ms
  • Resistencia de contacto: ≤ 50 mΩ
Tipo de producto

Relé de acoplamiento

tipo

DRMKIT 230VAC 2CO LD/PB

conexión

Atornillar

Color del fabricante

Schwarz

tipo de contacto

2 contactos inversores

Material de contacto

AgNi + 0,15 μm Au

Tensión nominal

230 V/AC

Tensión de encendido (máx.)

250 V/AC

Corriente de conmutación (máx.)

10 A

Max. Capacidad de conmutación

2500 VA

vida mecánica

20 x 106 Ciclos

Distancia de aislamiento/línea de fuga (bobina/contactos)

5.5 mm

Resistencia (bobina)

16000 Ω

IP20

Máx. Temperatura

+55 °C

min temperatura.

-40 °C

Profundidad

66.8 mm

Anchura

27.2 mm

Altura

79.9 mm

Dimen.

(Anch. x Alt. x Prof.) 27.2 x 79.9 x 66.8 mm

Contenido

10 UD(S).

Peso

91.1 g

Conforme a la normativa RoHS

Sí

Corriente constante (máx.)

10 A

Tensión de servicio

230 V/AC

Corriente de conexión

20 A

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB Relé de acoplamiento 230 V/AC 10 A 2 contactos inversores 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB Relé de acoplamiento 230 V/AC 10 A 2 contactos inversores 10 UD(S).

Descripción

Acoplador de relé como unidad ensamblada que consta de un relé enchufable y un zócalo enchufable. Los circuitos de control y de carga están aislados galvánicamente.
