Name: Weidmüller Conversor de puente de medición 1 UD(S). ACT20P-BRIDGE-S 10 - 60 V/DC
Brand: Weidmüller
SKU: 196533
Availability: InStock

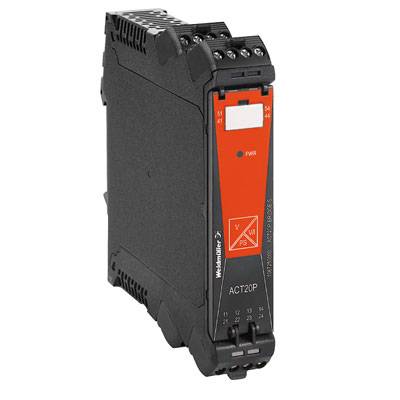

Weidmüller Conversor de puente de medición 1 UD(S). ACT20P-BRIDGE-S 10 - 60 V/DC-0

Tipo de producto

Conversor de puente de medición

conexión

Terminal roscado

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

60 V/DC

tipo

ACT20P-BRIDGE-S

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

5 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (323,53 € / Unidad)

323,53 €

más el IVA aplicable

Envío gratuito

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Número de entradas: 1
Rango de medición de entrada: (ajustable) ±10 mV, ±20 mV, ±30 mV, ±50 mV
Sensor: Puente de medición de resistencia, resistencia total de todos los puentes de medición de resistencia en paralelo mín. 87 Ω
Alimentación del sensor: 120 mA a 10 V (= 4 x 350 Ω de resistencia del puente)
Tensión de alimentación del puente: 5 V o 10 V
Sensibilidad del puente: de 1 mV/V a 5 mV/V
Tensión de salida: (ajustable) 0 V - 11 V
Corriente de salida: 0 mA - 22 mA (ajustable)
Tensión de resistencia de carga: 600 Ω
Corriente de resistencia de carga:< 600 Ω
Configuración: Interruptores DIP y pulsadores
Deriva a largo plazo: 0,1 % / 10 000 h
Consumo de energía: 3 W a 24 V/CC
Linealidad: típica ± 0,05 % del rango de la señal.
Tiempo de respuesta escalonada:< 400 ms (10% - 90%)
Coeficiente de temperatura: típico 0,005 % / °C
Tensión nominal: 300 V
Temperatura de almacenamiento: -40 °C a +85 °C
Carril de montaje: TS 35
Rango de sujeción, conexión nominal: 2,5 mm²
Rango de sujeción: 0,5 mm² - 2,5 mm²
Sección transversal de conexión del conductor AWG: AWG 26 - AWG 12

Tipo de producto: Conversor de puente de medición

tipo: ACT20P-BRIDGE-S

conexión: Terminal roscado

Tensión de servicio mín.: 10 V/DC

Tensión de servicio máx.: 60 V/DC

Tensión de funcionamiento: 10 - 60 V/DC

min temperatura.: -40 °C

Máx. Temperatura: +70 °C

Anchura: 22.5 mm

Altura: 119.2 mm

longitud: 113.6 mm

Dimen.: (Lon. x Anch. x Alt.) 113.6 x 22.5 x 119.2 mm

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

: Snap mounting support rail

: 22.5

: 119.2 mm

: 113.6 mm

: 4 W

: -40-70 °C

: Screw connection

: IP20

: None

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 196533 Weidmüller Conversor de puente de medición 1 UD(S). ACT20P-BRIDGE-S 10 - 60 V/DC

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 196533 Weidmüller Conversor de puente de medición 1 UD(S). ACT20P-BRIDGE-S 10 - 60 V/DC

Descripción

El puente ACT20P convierte las señales de medición del puente en señales estándar. El ajuste de las células de carga se realiza mediante pulsadores. El transductor de puente puede suministrar puentes de medición de hasta 4 x 350 Ω. El dispositivo permite un ajuste sencillo de la tara mediante una entrada independiente para pulsadores externos o salidas de PLC. La tecnología de conexión de 6 hilos y la altísima precisión del 0,05 % del valor final del rango de medición permiten una evaluación precisa de las mediciones. La calibración in situ, sencilla y segura, se realiza mediante pulsadores situados bajo el panel frontal abatible. Características: Suministro de aislamiento de 3 vías para puentes de medición de hasta 4 x 350 Ω; ajuste de tara sencillo mediante botón externo o entrada PLC. Los rangos de entrada y salida se pueden configurar mediante interruptores DIP. Tecnología de conexión inteligente enchufable.

Este texto es el resultado de una traducción automática.
