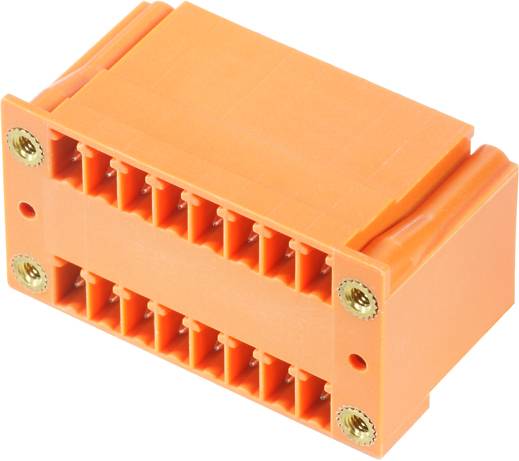

Weidmüller Carcasa base placa de circuito impreso BC/SC Número total de polos 22 Dimensión modular: 3.81 mm 1973350000 5
Tipo de producto
Carcasa base placa de circuito impreso
diseño
Conector, instalación horizontal
Número de series
2
serie
BC/SC
RM
3.81 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
368,91 €
3
2% = 27,00 €
359,91 €
5
3% = 62,90 €
356,33 €
10
4% = 149,80 €
353,93 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 50 UD(S).)
Total (368,91 € / Unidad)
368,91 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Clavija de conexión para placa de circuitos impresos
- Contenido: 50 UD(S).
- Número de series: 2
- Número total de polos: 22
Especificaciones técnicas
- Tipo de producto
Carcasa base placa de circuito impreso
- diseño
Conector, instalación horizontal
- Número de series
2
- Sistema de clavijas de conexión
Conductor a placa
- serie
BC/SC
- características especiales
Con cierre de rosca
2 niveles
- RM
3.81 mm
- Número de polos por serie
11
- Número total de polos
22
- Anchura
52.30 mm
- Corriente nominal
10 A
- Corriente nominal: redondeada
10 A
- Contenido
50 UD(S).
- Dimen.
(Lon. x Anch. x Alt.) 21.90 x 52.30 x 25.90 mm
- conexión
Impresión
- Material de la carcasa
PA GF
- Fabricante de la pieza.
1973350000
- Color del fabricante
Naranja
- embalaje industrial
Sí
- Material de contacto
Aleación de cobre, estañada
- Tensión nominal
300 V
- Altura
25.90 mm
- longitud
21.90 mm
- Conforme a la normativa RoHS
Sí
- Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
- tipo
SCD 3.81/22/90F 3.2SN OR BX
Documentos y descargas
Ficha técnica
Ficha técnica 390055 Weidmüller Carcasa base placa de circuito impreso BC/SC Número total de polos 22 Dimensión modular: 3.81 mm 1973350000 5
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 390055 Weidmüller Carcasa base placa de circuito impreso BC/SC Número total de polos 22 Dimensión modular: 3.81 mm 1973350000 5
Descripción
Conectores de PCB. Conector de pines, brida, terminal de soldadura, 3,81 mm, número de polos: 22, 90°, longitud del pin de soldadura: 3,2 mm, estañado, naranja, caja. Conector SCD de doble capa para el proceso de soldadura por ola. Uso de dos interfaces en la misma superficie y en una sola operación. Dirección de salida: 90° (tumbado). Conexiones en un mismo plano y para acceso al panel frontal. Espacio para etiquetas y codificación. Embalaje en una caja de cartón. Los conectores Weidmüller con un paso de 3,81 mm (0,15 pulgadas) son compatibles con el diseño de los conectores comunes y ofrecen espacio para impresión y codificación. 320V (IEC) / 300V (UL), 17,5A (IEC) / 10A (UL).
