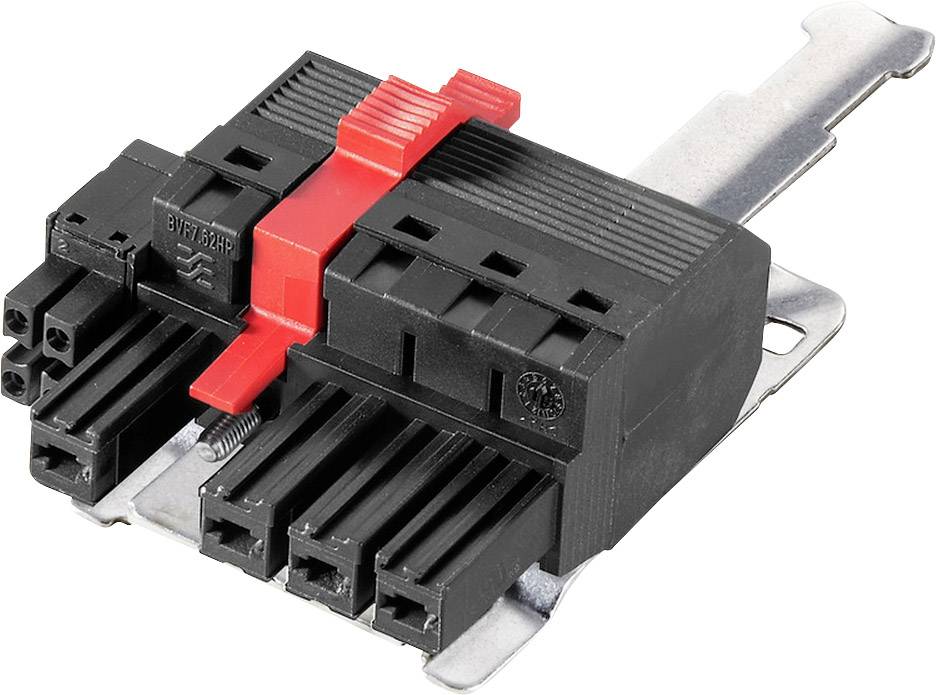

Similar a la imagen
Weidmüller Cable de caja de enchufe Número total de polos 4 Dimensión modular: 7.62 mm 2681780000 20 UD(S).
Tipo de producto
Cable de caja de enchufe
diseño
Conector hembra
RM
7.62 mm
Número total de polos
4
Sistema de clavijas de conexión
Conductor a placa
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 20 UD(S).)
Total (17,95 € / Unidad)
359,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
- Contenido: 20 UD(S).
- Número total de polos: 4
Especificaciones técnicas
- Serie: BV/SV 7,62 CV
- Tipo de conexión: Conexión de campo
- Resistencia de contacto: 4,5 mΩ
- Resistencia de aislamiento:> 108 Ω
- Rango de sujeción: 0,5 mm² - 10 mm²
- Número de filas de postes: 1
- Ciclos de conexión: 25
- Fuerza máxima de inserción por poste: 17 N
- Fuerza de tracción por poste, máx.: 15 N
- Par de apriete para brida roscada: 0,2 Nm - 0,3 Nm
- Sección transversal de diseño: 6 mm²
- Temperatura de almacenamiento: -25 °C a +55 °C
- Rango de temperatura de instalación: -25 °C a +125 °C
- Hoja del destornillador: 0,6 x 3,5
- Resistencia de la corriente de traza:> 500
- Clase de inflamabilidad: V-0
- Estructura de capas - contacto del enchufe: 6-8 µm Sn brillante
- Tensión de impulso nominal: 8 kV
- Distancia de fuga, mín.: 12,7 mm
- Espacio libre mínimo: 10,4 mm
- Longitud de desprendimiento (señal): 8 mm
- Rejilla (señal): 3,81 mm
- Número de filas (señal): 2
- Categoría de sobretensión: II
- Tipo de cable conectable: Cable redondo
- Tipo de producto
Cable de caja de enchufe
- diseño
Conector hembra
- Sistema de clavijas de conexión
Conductor a placa
- características especiales
Con cierre de rosca
- RM
7.62 mm
- Número total de polos
4
- Corriente nominal
38 A
- Corriente nominal: redondeada
38 A
- Contenido
20 UD(S).
- AWG máx.
8
- AWG mín.
24
- Longitud de aislamiento (máx.)
12 mm
- conexión
Terminal Push-In
- Ángulo de conexión
180°
- Material de la carcasa
Plástico
- Fabricante de la pieza.
2681780000
- Color del fabricante
Schwarz
- Material de aislamiento
PA GF
- Material de contacto
Aleación de cobre, estañada
- Superficie de contacto del lado de conexión
Estañado
- Tensión nominal
1000 V
- máx. sección transversal
10 mm²
- minuto sección transversal
0.5 mm²
- Conforme a la normativa RoHS
Sí
IP20
- Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
- Máx. Temperatura
+125 °C
- min temperatura.
-50 °C
- tipo
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
- UKCA
Irrelevante
Documentos y descargas
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2244909 Weidmüller Cable de caja de enchufe Número total de polos 4 Dimensión modular: 7.62 mm 2681780000 20 UD(S).
